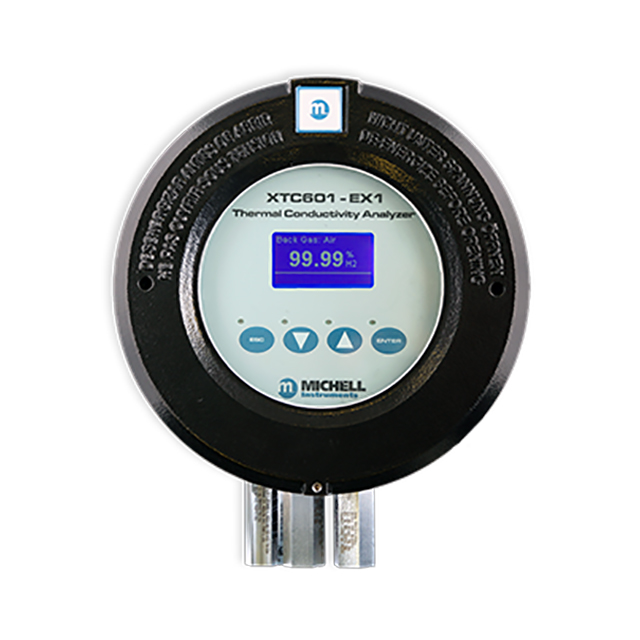

Michell XTC601 HCG 用于氫冷發電機的二元?dú)怏w分析儀 PST/Michell

更新時間:2025-03-13

瀏覽量:2118

品牌：PST/Michell
型號：XTC601 HCG
描述：二元?dú)怏w分析儀專門用于測量氫冷發電機運行和維護期間出現的氣體混合物。主要測量氫氣（H2）純度，以空氣為背景氣體，其次是在系統吹掃期間監測二氧化碳（CO2）中的氫，后在維護期間監測二氧化碳/空氣。該分析...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

Michell XTC601 HCG 用于氫冷發電機的二元?dú)怏w分析儀描述：

用戶手冊  數據表

在維護和運行期間監測混合氣體

特點

適合用于 ATEX, IECEx, TC TR Ex & CCSAUS 認證的危險區域

監測氫冷卻發電機三個階段 -正常運行，吹掃和維護

可遠程改變測量階段以匹配維護計劃

通過 4-20 mA 輸出指示量程

觸摸屏顯示，無需動火作業許可就可以校準或調整

帶EExd外殼的結構緊湊和堅固的設計

IP66 防護外殼

低維護，使用成本低

二元?dú)怏w分析儀專門用于測量氫冷發電機運行和維護期間出現的氣體混合物。主要測量氫氣（H2）純度，以空氣為背景氣體，其次是在系統吹掃期間監測二氧化碳（CO2）中的氫，后在維護期間監測二氧化碳/空氣。該分析儀適用于一般用途或危險區域，并采用非消耗傳感器技術，使使用成本降到低。

規格

性能
階段	階段 1 - 空氣中的 H₂	階段 2 - CO₂中的 H₂	階段 3 - 空氣中的 CO₂
量程	80-100% 或 90-100%	0-100%	0-100%
顯示分辨率	0.01%	0.1%	1%
響應時間 (T90)	<20 s	<20 s	<50 s
推薦校準	每月	使用前	每年
測量技術	熱導傳感器
氣體要求	無冷凝樣氣帶顆粒 <3μm
顯示類型	背光 LCD
重復性	量程的 ±0.2%
線性	量程的 ±1%
樣氣流速	100 - 600 ml/min
樣氣流效應 (校準@ 300 ml/min)	< 量程的 1% 100 - 600 ml/min
樣氣壓力	0 - 3 barg 帶通氣孔
樣氣溫度	0 - +45°C 最大
樣氣室溫度	+50°C
電氣參數
模擬輸入	2 個 4-20 mA 輸入一個控制選擇的階段一個用于可以顯示在屏幕上的外部傳感器
模擬輸出	2 個 4-20 mA 輸出: mA 1 =濃度 mA 2 = 階段指示
報警	2 個單極轉換 (SPCO) 繼電器 (250 V, 5 A 最大)
數字通信	MODBUS RTU 基于 RS485 協議
電源	24 V DC; 1.5 A 最大
工作環境
環境溫度	-15 - +55°C
機械參數
預熱和穩定時間	< 30 分鐘
尺寸	234 x 234 x 172mm (w x d x h)
重量	9.7kg
接液材質	316 不銹鋼，硼酸鹽玻璃，鉑，氟橡膠
O型圈材質	氟橡膠
氣體連接	1/8” NPT
防護等級	IP66, NEMA 4
危險區域認證
ATEX	II 2GD Ex d IIB +H2 T6 Gb Ex tb IIIC T85°C Db IP66 -15°C - +55°C
IECEx	Ex d IIB +H2 T6 Gb Ex tb IIIC T85°C Db IP66 -15°C - +55°C
_CCSA_US	Class I, Division 1, Groups B,C,D T6C
TC TR	1Exd IIB+H2 T6 Gb
