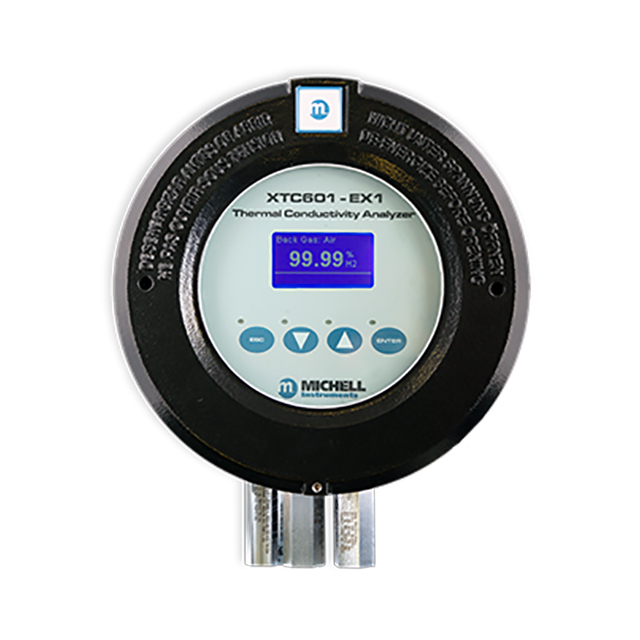

Michell XTC601 用于氫監測的二元?dú)怏w分析儀 PST/Michell

更新時間:2025-03-13

瀏覽量:2134

品牌：PST/Michell
型號：XTC601
描述：堅固、線性和穩定的熱導分析儀測量二元混合氣體，如空氣中的氫，氮，氬，氦或二氧化碳。傳感器安裝在堅固的外殼中，適用于各種應用。分析儀可提供防爆型，適用于危險區域。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

Michell XTC601 用于氫監測的二元?dú)怏w分析儀描述：

用戶手冊 數據表

用于安全或危險區域的熱導技術

特點

適用于ATEX, IECEx, UKCA, TR CU Ex & cQPSus 認證的危險區域

可選符合NAMUR標準的LED狀態

緊湊和堅固的設計，配有 EExd 外殼，4-20 mA 輸出

觸摸屏顯示，無需動火作業許可就可以校準或調節

精度優于滿刻度的 ±2%

IP66 外殼

維護少，使用成本低

可選量程: 0-5% 直至 0-100% (取決于其它氣體)

穩定性為每個月±0.5%（量程）

堅固、線性和穩定的熱導分析儀測量二元混合氣體，如空氣中的氫，氮，氬，氦或二氧化碳。傳感器安裝在堅固的外殼中，適用于各種應用。分析儀可提供防爆型，適用于危險區域。

規格

性能
測量技術	熱導傳感器
測量氣體	空氣，氬，甲烷，二氧化碳，氫，氦和氮
氣體要求	無冷凝樣氣帶顆粒 <3μm
量程	可選從 0-5 直至 0-100% 50-100% 直至 90-100%
量程 (H₂ & He)	可選從 0-1% 直至 0-100% 50-100% 直至 99-100%*
顯示分辨率	0.1%
顯示類型	背光 LCD
固有誤差 (精度)	< 量程的 ±2% **
響應時間 (T90)	標準 < 20 s**
重復性	量程的 ±0.2%
線性	量程的 ±1%
零點穩定性	每個月量程的 ±0.5%
量程的穩定性	每個月量程的 ±0.5%
樣氣流速	100 - 500 ml/min (0.2 - 1.27 scfh)
樣氣流速(Ex)	270 - 330 ml/min (0.54 - 0.66 scfh))
樣氣流量效應 (校準@ 300 ml/min)	< 量程的 1% 對于流量: 100 - 500 ml/min
樣氣壓力	分析儀在大氣壓下校準，除非另有說明，否則必須與通氣孔一起操作
最大安全壓力	4 barg (58 psig)
樣氣溫度	5 - 45°C (+32 - +104°F) 最大
樣氣室溫度	+50°C (+122°F)
電氣參數
模擬輸入	2 個 4-20 mA 輸入一個用于可在屏幕上顯示的外部傳感器作為過程條件的主動補償
模擬輸出	2 個 4-20 mA 輸出
輸出范圍	主量程設置為儀器的校準量程第二個用戶可選
報警	2 個單極轉換 (SPCO) 繼電器 (250 V, 5 A 最大)
數據記錄	用戶可以使用數字通信記錄分析儀的輸出設備可以儲存40個報警點和帶日期和時間戳的最大最小氧氣濃度
數字通信	MODBUS RTU 基于 RS485 協議
電源	24 V DC; 1.5 A 最大
工作條件
環境溫度	0 - 40°C (32 - 104°F)
機械參數
預熱時間	< 25 分鐘
穩定時間	5 分鐘
尺寸	234 x 234 x 172mm (w x d x h)
重量	9.7kg
接液材質	316 不銹鋼，硼硅玻璃，鉑（含O型圈）
O型圈材質	氟橡膠、硅膠或Ekraz
氣體連接	1/4” NPT FEMALE GP 型號, 1/8” NPT FEMALE Ex & GP2 型號
防護等級	IP66, NEMA 4X
危險區域分類
ATEX/UKCA	II 2GD Ex d IIB +H2 T6 Gb Ex tb IIIC T85°C Db IP66
IECEx	Ex d IIB +H2 T6 Gb Ex tb IIIC T85°C Db IP66
根據O型圈類型 ATEX/UKCA 和 IECEx 溫度范圍	硅膠: Ta = -40°C - +60°C (北美最高溫度+50 ℃) 氟橡膠: Ta = -15°C - +60°C (北美最高溫度+50 ℃) Ekraz: Ta = -10°C - +60°C (北美最高溫度+50 ℃)
cQPSus	Class I, Division 1, Groups B,C,D T6
TR CU Ex	1Exd IIB+H2 T6 Gb
量程 98-100% 和 99-100% (僅對于 H₂ 和 HE) 要求流量參考和選擇4端口型號 參考和選擇4端口型號 *典型的固有誤差和響應時間如上所述。某些氣體組合和/或范圍可能有不同的參數。具體情況請咨詢Michell公司。例如，CO2 / N2 將 < 50 s（ T90）注: 如果選擇4端口型號，則需要流速為300ml/min的參考?xì)怏w
