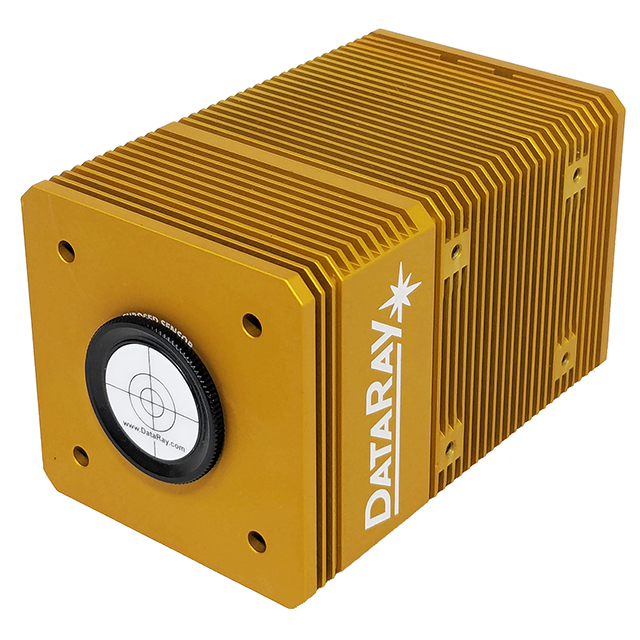

美國DataRay WinCamD-QD 量子點短波紅外相機光束質量分析儀

更新時間:2025-03-13

瀏覽量:3547

品牌：美國DataRay
型號：WinCamD-QD
描述：WinCamD-QD 系列使用膠體量子點傳感器為可見光、短波紅外和電子短波紅外光源提供高質量的光束輪廓。WinCamD-QD 系列具有 15 μm 像素，波長范圍為 350 至 2000 nm，可提供...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

WinCamD-QD 量子點短波紅外相機光束質量分析儀描述：

產品手冊  數據表  圖紙

WinCamD-QD 系列使用膠體量子點傳感器為可見光、短波紅外和電子短波紅外光源提供高質量的光束輪廓。WinCamD-QD 系列具有 15 μm 像素，波長范圍為 350 至 2000 nm，可提供光束輪廓分析能力。WinCamD-QD 系列的信噪比超過 2100：1，能夠進行符合 ISO 11146 標準的光束測量。膠體量子點傳感器具有非常高的靈敏度，帶有用于脈沖光束輪廓的全局快門。

特點

量子點傳感器，針對 1550 或 2000 nm 進行了優化

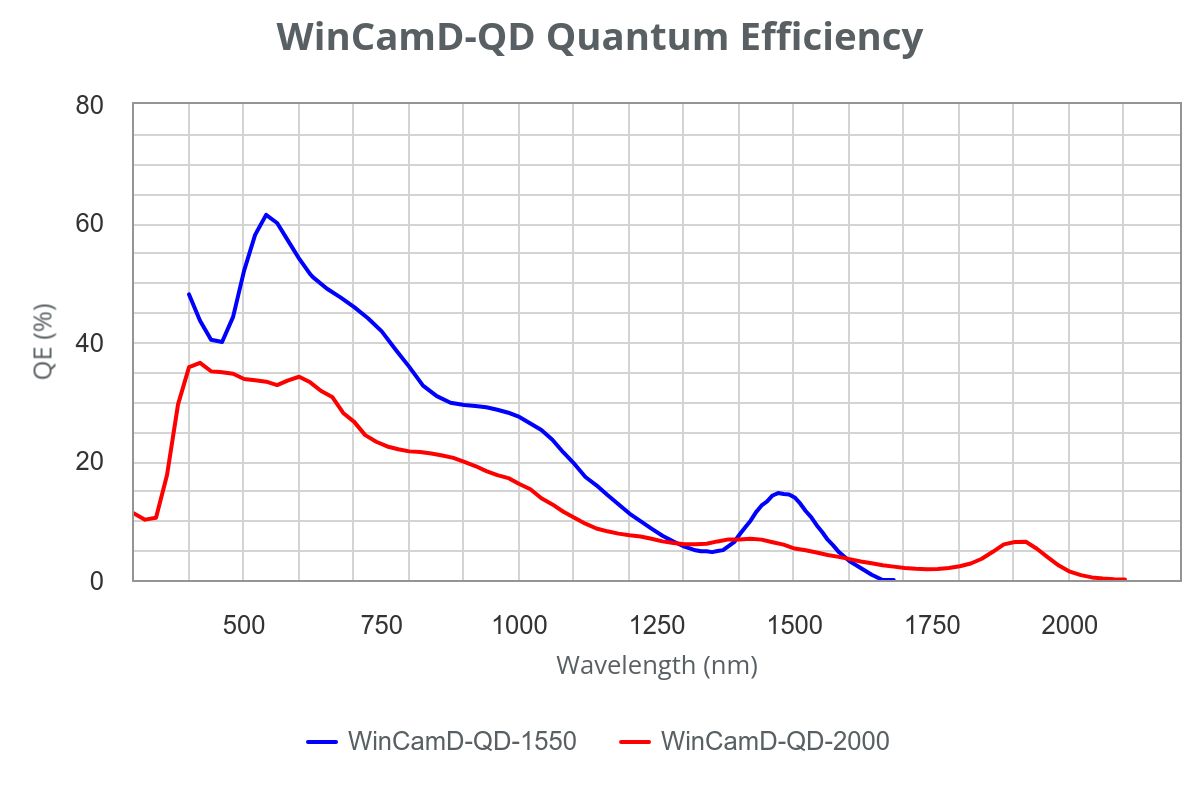

覆蓋 400 至 1700 nm 或 350 至 2000 nm 的波長

多個有效區域選項，最大 1920 x 1080

15 μm 像素

14 位 ADC

全局快門;支持脈沖和連續波束

>2100：1 動態范圍

固件內 NUC 迷你電腦

在多個相機上并行拍攝

M2 測量

GigE 或 USB 3.0，帶 3 m 螺釘鎖定電纜

GigE Vision®/USB3 Vision® 支持

應用實例

1550 nm / 2000 nm 激光輪廓

1550 nm / 2000 nm 激光器和基于激光的系統的現場維修

光學組裝和儀器對準

光束漂移和記錄

M2 測量，提供 M2DU 載物臺

規格

傳感器	CMOS ROIC上的膠體量子點（CQD）
波長	S-WCD-QD-1550 系列：可見光短波紅外 400-1700 nm S-WCD-QD-2000 系列：可見光電子短波紅外 350-2000 nm
像素數，H x V	S -WCD-QD-1550/2000：640x512 S-WCD-QD-1550/2000-L：1280x1024 S-WCD-QD-1550/2000-XL：1920x1080
圖像區域	S-WCD-QD-1550/2000：9.5x7.68 mm S-WCD-QD-1550/2000-L：19.2x15.36 m m S-WCD-QD-1550/2000-XL：28.8x16.2 mm
像素尺寸	15 x 15 微米
最小光束（10 像素）	~150微米
快門類型	全球
最大全幀速率	S-WCD-QD-1550/2000：25 幀/秒 S-WCD-QD-1550/2000-L：25幀/秒 S-WCD-QD-1550/2000-XL：<25幀/秒
信噪比RMS噪聲	≥2100：1
選項/電 dB	33/66
模數轉換器	14 位
可衡量的來源	CW光束，帶外部同步的脈沖源
測量的光束功率	待定
手動光束衰減	包括 ND-1、ND-2 和 ND-4 C 接口 ND 濾光片
顯示的配置文件	2-D 和 3-D 繪圖為 10、16、256 或最大顏色或灰色。輪廓顯示 10 和 16 色。
測量和顯示的配置文件參數	原始輪廓和平滑輪廓 [三角形運行平均濾波器，FWHM高達10%]
光束直徑	兩個用戶設置的直徑剪輯級別高斯和第二彎矩光束直徑等效直徑高于用戶定義的剪輯級別等效狹縫和刀刃直徑
光束擬合	Gaussian & Top Hat profile fit & % fit 等效狹縫輪廓
光束橢圓度	大直徑、小直徑和平均直徑。軸的自動定向。
質心位置	相對和絕對強度加權質心和幾何中心光束漂移顯示和統計
測量精度	插值直徑的加工分辨率為 5 μm 絕對精度取決于光束輪廓 - 通常可以達到 ~10 μm 精度質心精度也取決于光束。它可以像 ±10 μm 一樣好，因為它是從質心剪輯級別以上的所有像素的算術推導而來的。
處理選項	圖像和配置文件平均，1,5,10,20，連續。背景捕獲和減法。用戶設置矩形捕獲塊，用于捕獲用戶設置或自動橢圓包含區域，帶有用于處理的光束跟蹤*.ojf 文件保存特定測試配置的所有 WinCamD 自定義設置
通過/失敗顯示	屏幕上可選擇的通過/失敗顏色。QA和生產的理想選擇。
日志數據和統計信息	最小值、最大值、平均值、標準差，至 4096 個樣本
相對功率測量	基于用戶初始輸入的滾動直方圖。mW、μJ、dBm、% 或用戶選擇的單位（相對于參考測量輸入）
通量	Fluence，在用戶定義的區域內
認證	RoHS、WEEE、CE
多攝像頭	多達 4 臺攝像機，可并行拍攝。 1 至 8 個攝像頭，串口拍攝。
相機尺寸的寬度 x 高度 x 深度	61 x 61 x 99 毫米
從外殼/濾光片到傳感器的光學深度 ±0.2 mm	17.5 毫米
安裝	待定
重量	407 克（14.35 盎司）
