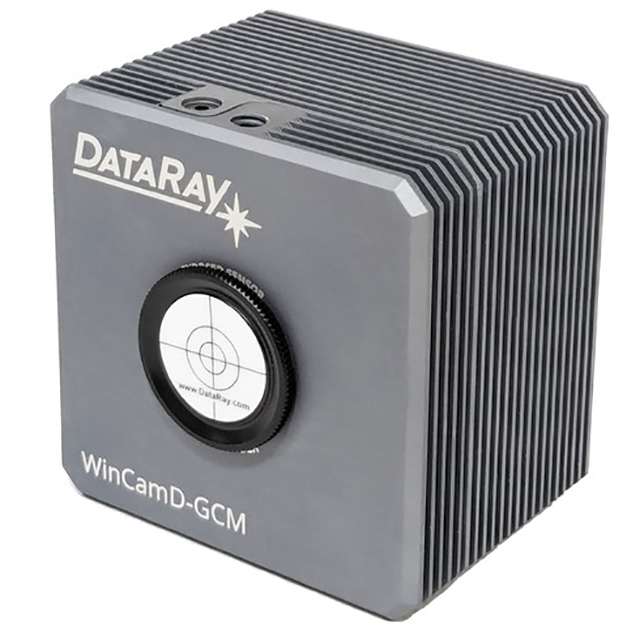

美國DataRay WinCamD-GCM 光斑分析儀

更新時間:2025-03-13

瀏覽量:1215

品牌：美國DataRay
型號： WinCamD-GCM
描述：WinCamD-GCM 使用與 WinCamD-LCM 相同的傳感器（11.3 x 11.3 mm 有效區域、4.2 M 像素、5.5 x 5.5 μm 像素、全局快門），將 GigE Vision?...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

WinCamD-GCM 光斑分析儀描述：

產品手冊  數據表  圖紙

WinCamD-GCM 使用與 WinCamD-LCM 相同的傳感器（11.3 x 11.3 mm 有效區域、4.2 M 像素、5.5 x 5.5 μm 像素、全局快門），將 GigE Vision® 連接用于遠距離應用（電纜長度可達 ~100m），并且可以輕松擴展并集成到現有網絡中。

特點

GigE Vision連接

355 至 1150 nm，標準 CMOS 探測器

4.2M像素，2048 x 2048像素，11.3 x 11.3 mm有效區域

5.5 μm 像素

MagND? 可堆疊磁性 ND 濾光片或 C 口濾光片

2,500：1 信號對 RMS 噪聲

帶TTL觸發的全局快門

電子自動快門，40 μs 至 2 秒（47 dB）

12位ADC

隔離脈沖觸發

在多個相機上并行拍攝

可現場更換的圖像傳感器

標配無窗傳感器，無邊紋

ISO 11146 M2 選項 — 光束傳播分析、發散、聚焦

適用于大光束（LBPS）和線激光（LLPS）仿形系統

應用實例

需要長布線的長距離應用

連續和脈沖激光輪廓

激光器和基于激光的系統的現場維修

光學組裝和儀器對準

光束漂移和記錄

M2 測量

規格

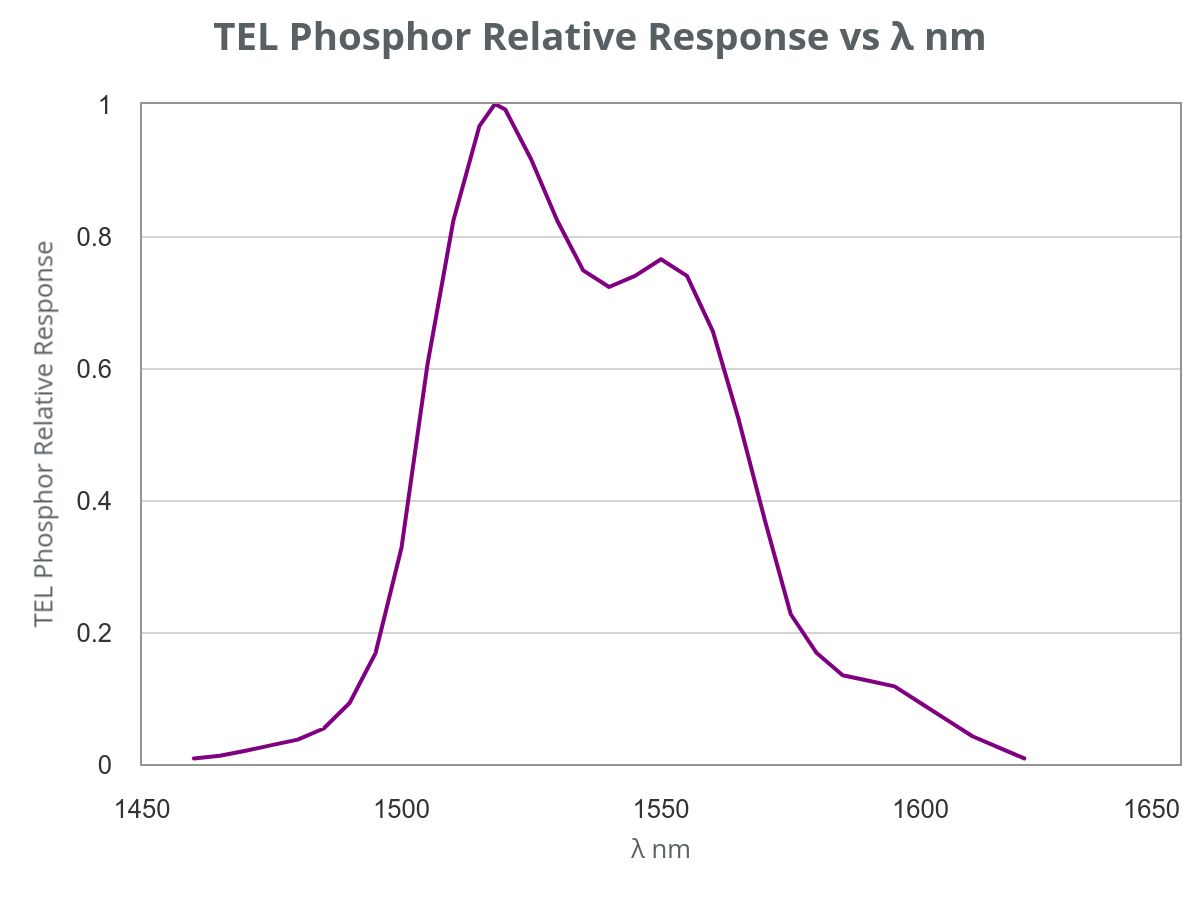

波長	WinCamD-GCM：355 至 1150 nm WinCamD-GCM-1310：355 至 1350 nm（包括長通濾光片） WinCamD-GCM-TEL：1480 至 1610 nm WinCamD-GCM-UV：190 至 1150 nm
像素數 H x V	4.2 MPixel' 2048 x 2048
光學格式	1"
圖像區域	11.3 x 11.3 毫米
像素尺寸	5.5 x 5.5 微米
最小光束（10 像素）	~55 微米
快門類型	全球
最大幀速率	待定
單脈沖捕獲 PRR	待定
信噪比RMS噪聲	2,500：1（34 dB 光纖 / 68 dB 電氣）
電子快門范圍	待定
模數轉換器	12 位
可衡量的來源	CW光束的脈沖源;CW 至 12.6 kHz，帶單脈沖隔離軟件可配置自動觸發同步和可變延遲

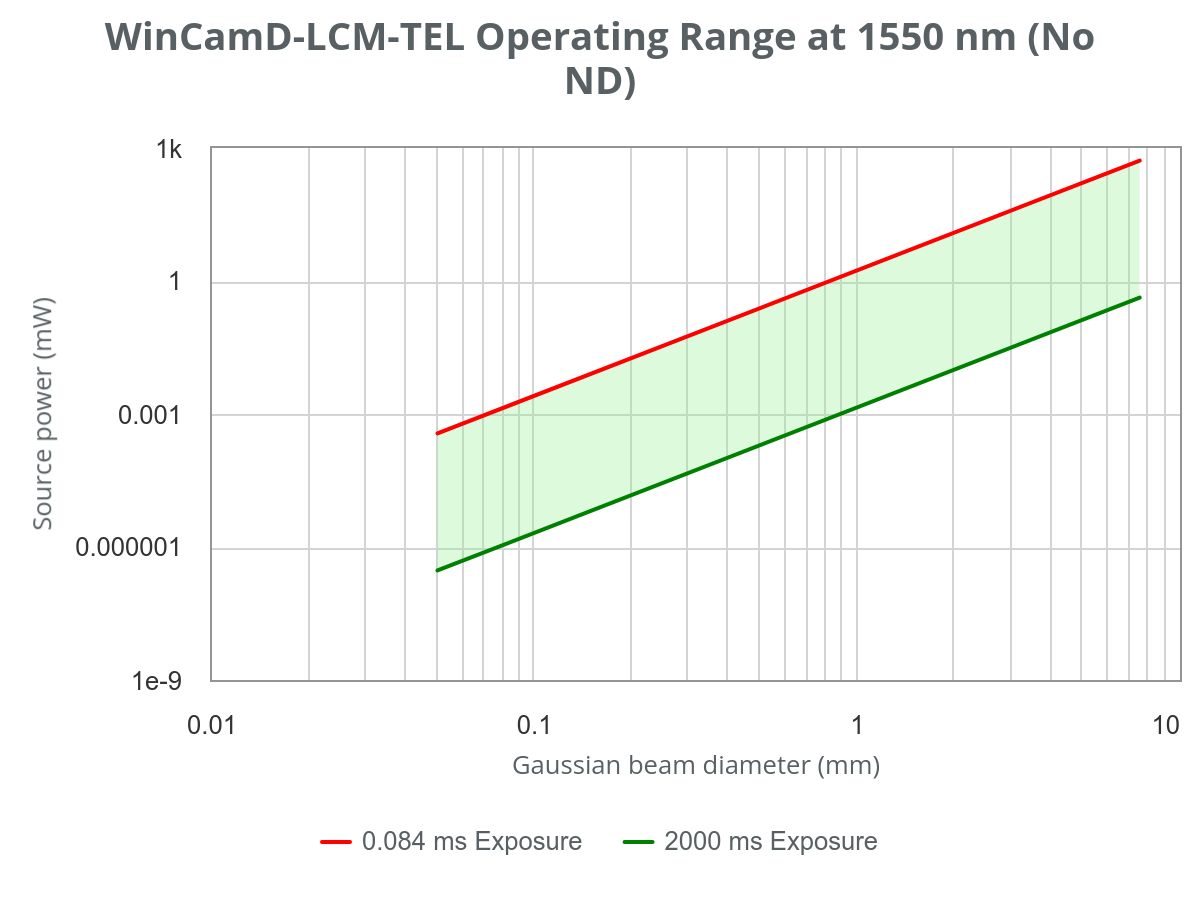

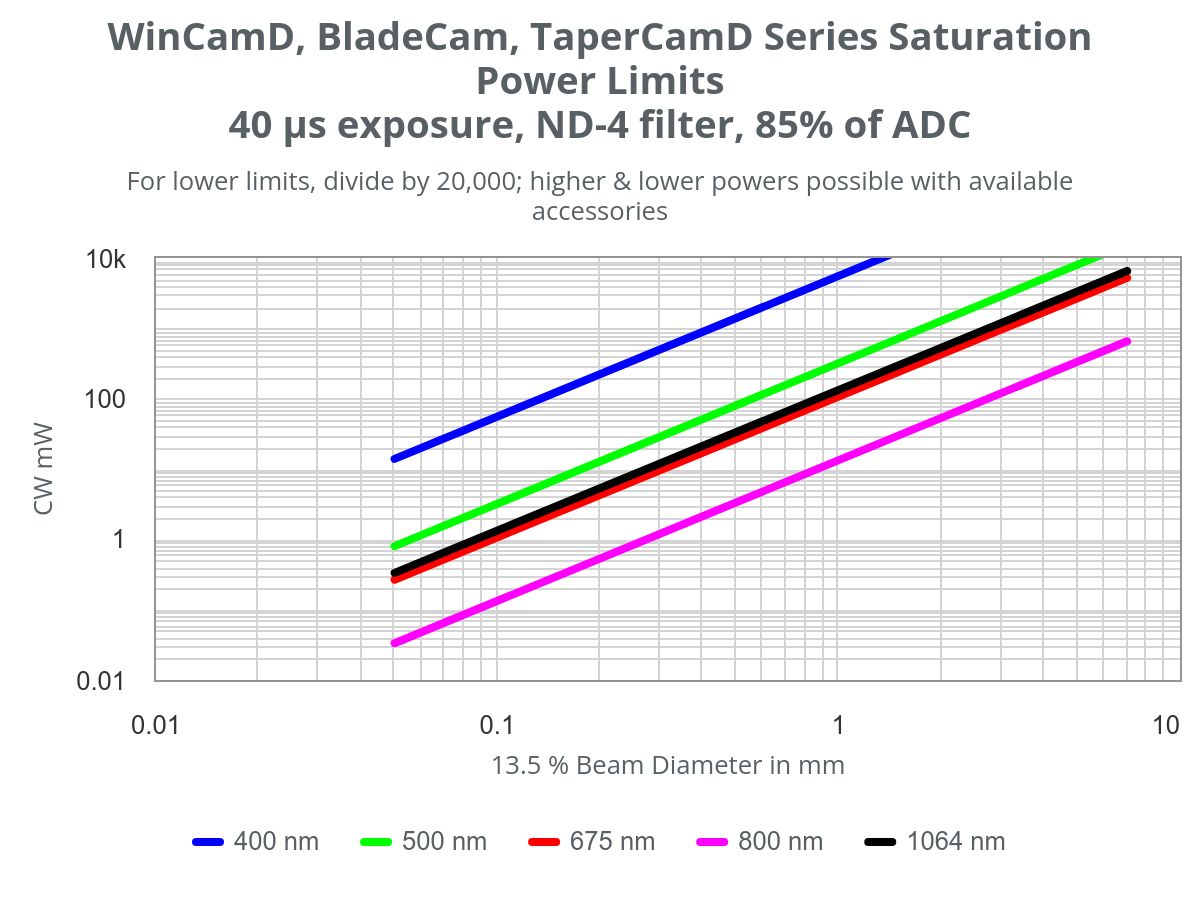

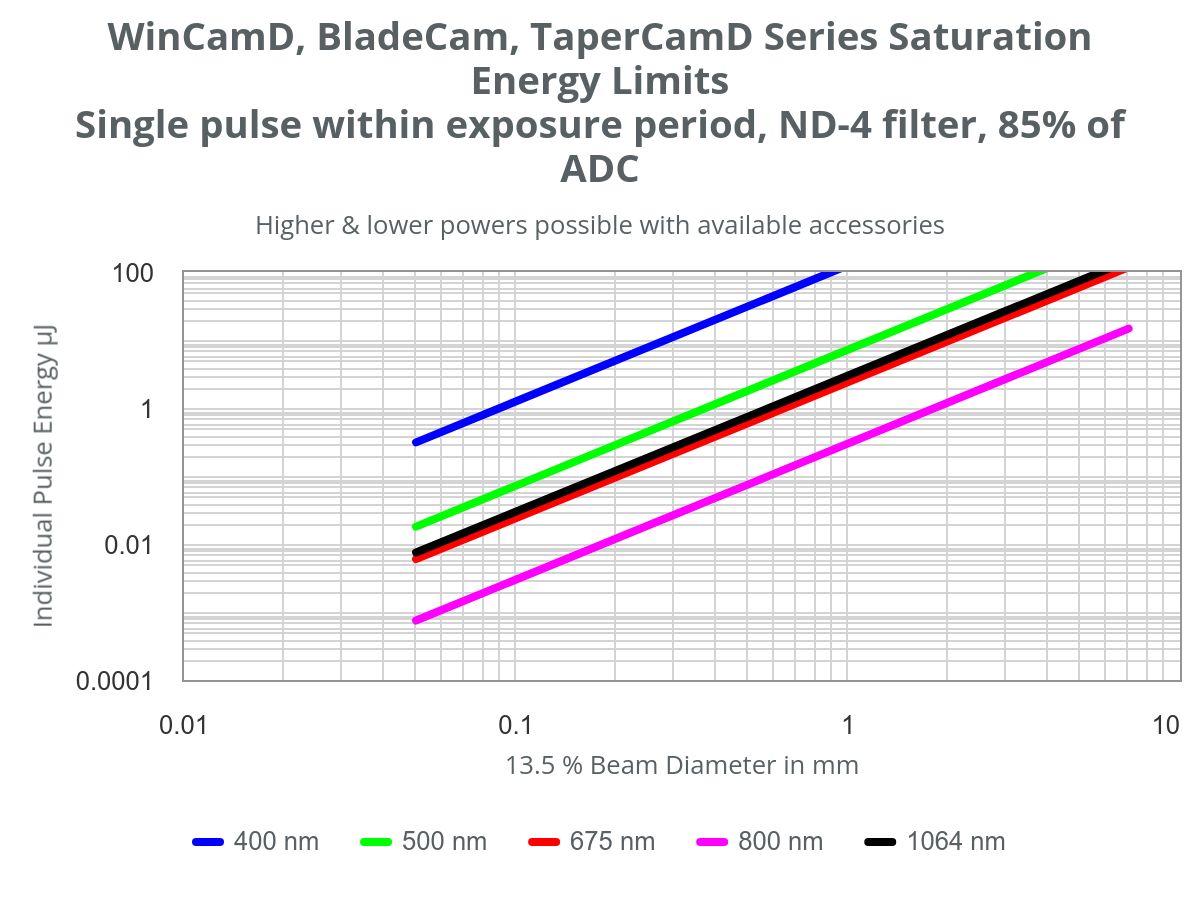

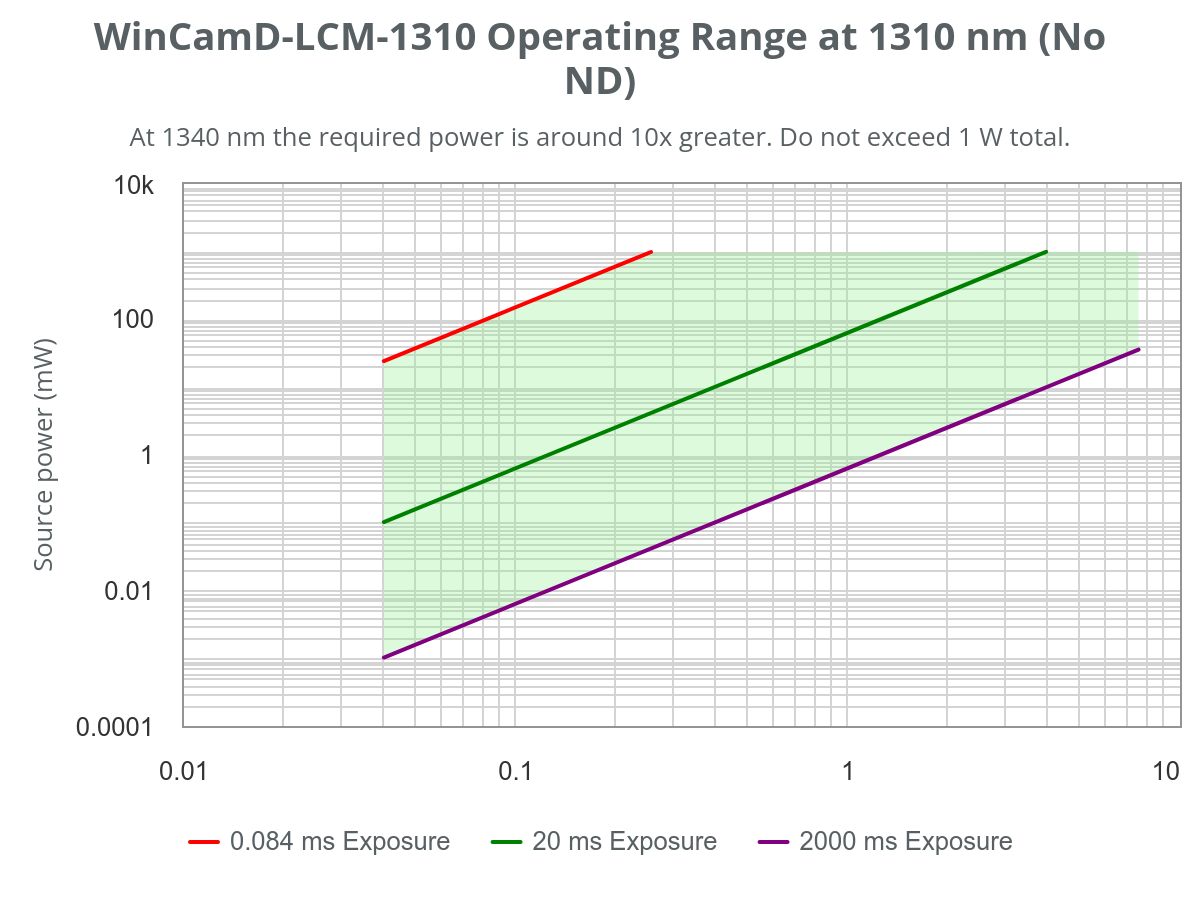

測量的光束功率	查看圖表
手動光束衰減	包括 ND-1、ND-2 和 ND-4 磁性 ND 濾光片或 C 口 ND 濾光片
顯示的配置文件	線的 2D 和 3D 繪圖。規范化或非規范化。線性或對數變焦 x10 2D' 3D，10' 32 或最大顏色或灰度 10 和 32 色的輪廓顯示
測量和顯示的配置文件參數	原始輪廓和平滑輪廓三角形運行平均過濾器，FWHM 高達 10%
光束直徑	兩個用戶設置的直徑夾子級別高斯和 ISO 11146 秒力矩光束直徑等效直徑高于用戶定義的夾子級別等效狹縫和刀刃直徑
光束擬合	Gaussian & Top Hat profile fit & % fit 等效狹縫輪廓
光束橢圓度	大直徑、小直徑和平均直徑。軸的自動定向。
質心位置	相對和絕對強度加權質心和幾何中心光束漂移顯示和統計
測量精度（不限于像素大?。?	插補直徑的加工分辨率為 0.1 μm。絕對精度取決于光束輪廓 - 通?？梢赃_到 ~1 μm 的精度。質心精度也與光束有關（高達 ±1 μ 因為它是根據質心削波水平以上的所有像素通過算術確定的）。
處理選項	圖像和輪廓平均'1'5'10'20'連續。背景捕獲和減法。用戶設置矩形捕獲塊，用于捕獲用戶設置或自動橢圓包含區域，帶有用于處理的光束跟蹤 *.ojf 文件保存特定測試配置的所有 WinCamD 自定義設置
通過/失敗顯示	屏幕上可選擇的通過/失敗顏色。QA和生產的理想選擇。
日志數據和統計	最小值、最大值、平均值標準差，共 4096 個樣本
相對功率測量	基于用戶初始輸入的滾動直方圖。mW' μJ' dBm' % 或用戶選擇的單位（相對于參考測量輸入）
通量	Fluence'在用戶定義的區域內
認證	RoHS'WEEE'CE 認證
多攝像頭	待定
頭部尺寸的寬度 x 高度 x 深度	2.9 x 2.9 x 2.1 英寸（72.6 x 72.6 x 54.2毫米）
從外殼/濾光片到傳感器（無窗口）的光學深度 ±0.2 mm	待定
安裝	8-32 螺紋，8 mm 深
重量' 相機，帶 MagND 和濾光片蓋	待定
最低要求	Windows 10 64 位
