PVX-4000-2KV-EX 2KV 雙極脈沖發生器描述：

用戶手冊 應用筆記

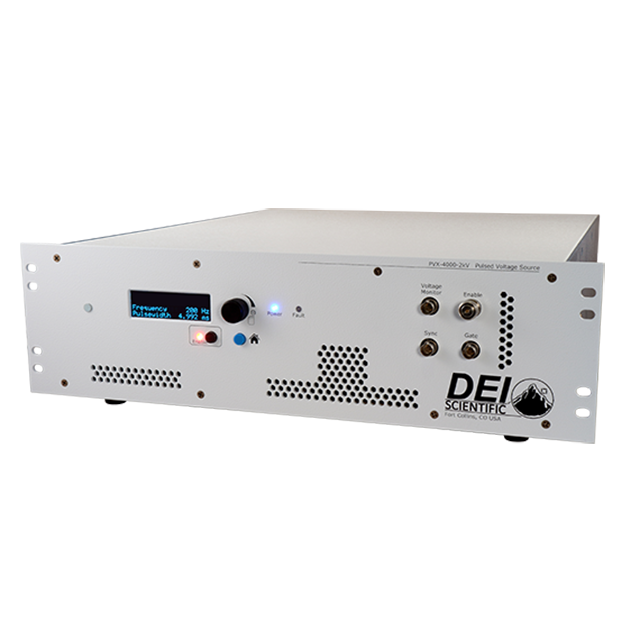

PVX-4000-2kV 是一種風冷式高壓脈沖發生器。PVX-4000-2kV 針對驅動高達 ±2000 V 的高阻抗電容負載進行了優化，非常適合驅動提取柵格和偏轉板，用于飛行時間質譜儀和加速器中粒子束的靜電調制。

PVX-4000-2kV-EX 需要從 0 V 到 ±2000 V 的外部高壓電源。例如，+1000 V 電源可以連接到正電壓輸入，-1000 V 電源可以連接到負電壓輸入總共 2000 V。差分電壓（正負電源電壓之差）不得超過 2000 V。

使用內部觸發器，系統能夠實現 2% 至 98% 的占空比和 40 Hz 至 30,000 Hz 的重復率。借助外部觸發器，系統能夠實現從單發到 600 kHz 的重復率和從 500 ns 到 100% 占空比的脈沖寬度

編程是通過前面板控制以及 RS-232 和 USB 計算機接口完成的。

計算機接口

對于自動化應用，通過 RS-232 和 USB 計算機接口提供對儀器的完全控制。內部非易失性存儲器中最多可存儲五個系統配置，可即時調用常用配置。

控制信號

位于方便位置的前面板 BNC 連接器允許從外部觸發 PVX-4000-2kV。

該系統有一個同步輸出，用于與其他設備互連。來自同步輸出的脈沖與輸出電壓脈沖的前沿同步。

使用設置為 1 MΩ 終端的示波器，可以通過電壓監視器 BNC 連接輕松監視輸出電壓波形。

特征

0 至 ±2000 V 脈沖輸出

< 50 ns 上升和下降時間

脈沖寬度從 < 500 ns 到 DC

內部觸發

40 Hz 至 30 kHz 脈沖重復頻率

2% 至 98% 占空比

外觸發

單次脈沖至 600 kHz 脈沖重復頻率

0% 至 100% 占空比

防止電弧、短路和負載瞬變

電壓監控和同步輸出

應用

PVX-4000-2kV-EX 針對高阻抗電容負載進行了優化，非常適合驅動提取柵格和偏轉板，用于飛行時間質譜儀和加速器中粒子束的靜電調制。

其堅固耐用的多功能設計還使其非常適合脈沖或門控功率管柵、普克爾斯盒和 Q 開關、聲學換能器、微通道板、光電倍增管和圖像增強器。

PVX-4000-2KV-EX 2KV 雙極脈沖發生器規格：
