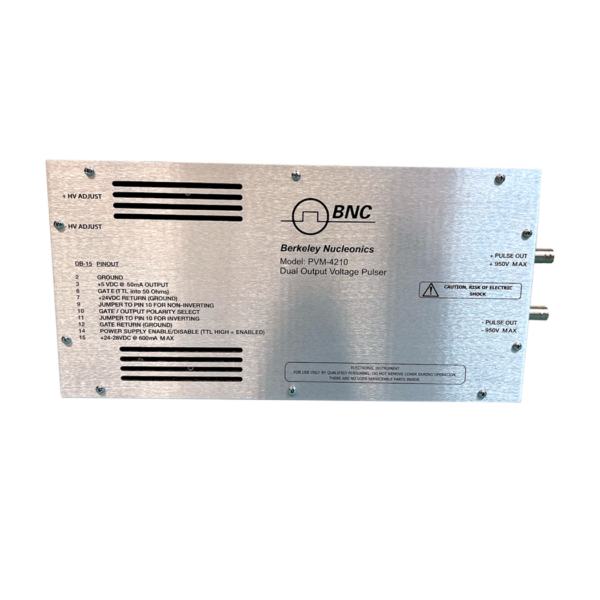

PVM-4210 +/- 950V 脈沖發生器模塊

更新時間:2025-03-13

瀏覽量:2459

名稱：BNC
型號：PVM-4210
描述：PVM-4210 脈沖發生器模塊提供兩個脈沖輸出通道，由通用控制邏輯控制。當控制邏輯接收到門信號時，兩個通道同時發出脈沖。一個通道從地脈沖到正高壓，另一個通道從地脈沖到負高壓。因此，每個輸出都可以連接...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

PVM-4210 +/- 950V 脈沖發生器模塊描述：

用戶手冊  應用筆記

PVM-4210 脈沖發生器模塊提供兩個脈沖輸出通道，由通用控制邏輯控制。當控制邏輯接收到門信號時，兩個通道同時發出脈沖。一個通道從地脈沖到正高壓，另一個通道從地脈沖到負高壓。因此，每個輸出都可以連接到普克爾斯盒或 Q 開關的電極，或連接到一對偏轉板，從而在電池或板上提供 1,900 V 差分脈沖。

這些輸出也可以反轉，以從高壓電勢脈沖到地。輸出脈沖的寬度和頻率遵循 TTL 輸入門的寬度和頻率。每個通道的輸出脈沖電壓幅度可使用脈沖發生器模塊末端面板上的螺絲刀可調電位器在 0 至 950V 范圍內獨立調節。

特征

同時正負 0 至 +950 V 和 0 至 –950 V

>20 kHz 脈沖重復頻率

內部高壓電源

應用

PVM-4210 針對飛行時間質譜儀和加速器中粒子束靜電調制的偏轉板差分驅動進行了優化。它還可以驅動任何高阻抗、電容性負載，例如普克爾盒和 Q 開關、電極、微通道板、聲學換能器、圖像增強器和光電倍增管。PVM-4210 脈沖保真度將優化使用它的任何系統的性能。

PVM-4210 +/- 950V 脈沖發生器模塊規格：

最大電壓幅度	950V
最小/最大脈沖寬度	< 50ns 到 DC 測量 FWHM
最大頻率	20 赫茲
上升/下降時間	25ns
脈沖引擎（觸發器）	外部的
脈沖極性	雙極 (+/-)
遙控	不適用
構成因素	模塊
尺寸（英寸）	18x10x6
重量（磅）	4.5
