PD300-MS 顯微鏡載玻片功率傳感器

更新時間:2025-03-13

瀏覽量:2052

品牌：OPHIR
型號：PD300-MS
描述：PD300-MS 是一種顯微鏡載玻片功率傳感器，可測量顯微鏡樣品平面的光功率。硅光電二極管的測量范圍為 350nm 至 1100nm，光功率范圍為 3μW 至 1W，旨在成為滿足熒光激發測量需求的顯微...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

PD300-MS 功率傳感器概述：

用戶手冊

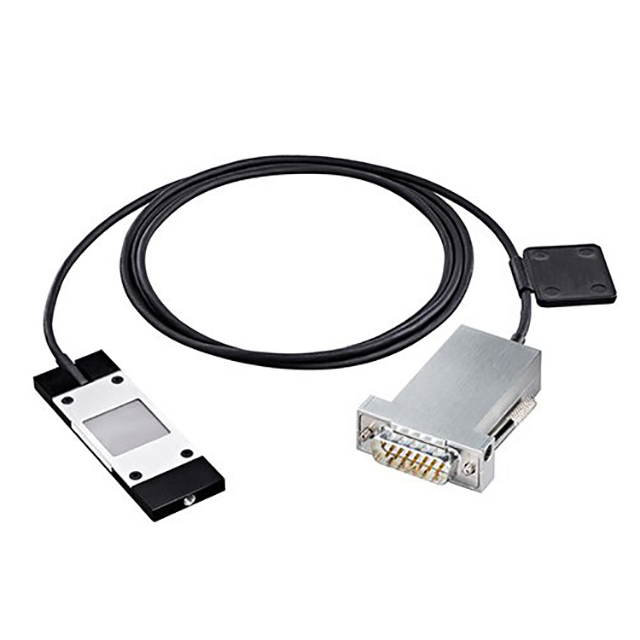

PD300-MS 是一種顯微鏡載玻片功率傳感器，可測量顯微鏡樣品平面的光功率。硅光電二極管的測量范圍為 350nm 至 1100nm，光功率范圍為 3μW 至 1W，旨在成為滿足熒光激發測量需求的顯微鏡功率傳感器。

薄型功率傳感器的占地面積為 76.0 mm x 25.2 mm，與標準顯微鏡載玻片相匹配。傳感區域密封且可清潔，使其能夠輕松測量使用水/油/甘油等浸沒介質以及空氣中的高數值孔徑物鏡的輸出。

PD300-MS 顯微鏡載玻片功率計隨附一根 1.5 米長的電纜，用于連接到儀表或 PC 接口。

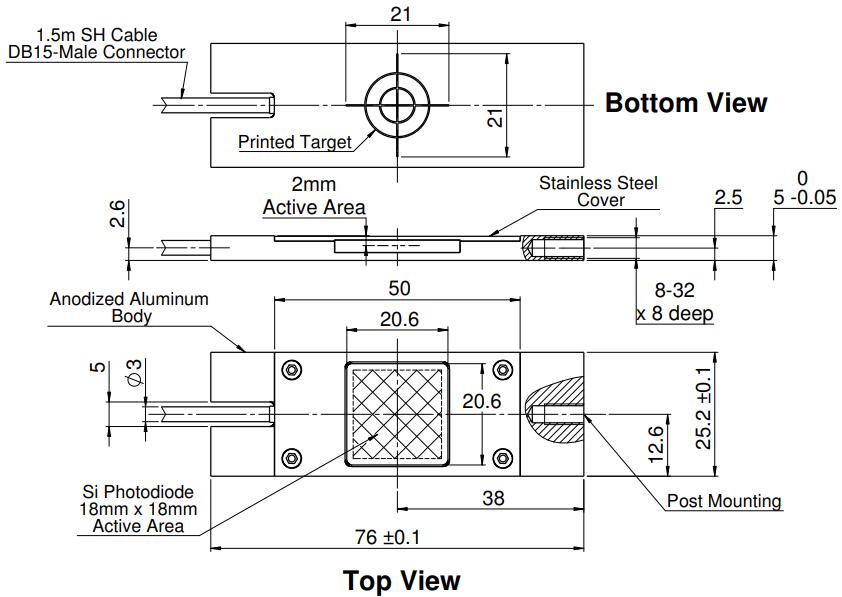

PD300-MS 傳感器圖紙：

主要參數：

光圈	18x18mm
光譜范圍	350-1100nm
功率范圍	3μW-1W
尺寸	76 長 x 25 寬 x 2.5 深（毫米）
最大平均功率密度	20W/cm2
響應時間	0.2秒
最大平均功率	1W

問題歸納：

如何測量從油浸物鏡發出的光？

只需在傳感器表面的中心滴一滴油，然后將物鏡浸入其中。測量后只需擦拭傳感器并清潔即可再次使用。

傳感器的面積很大，能不能在上面任意一點測光？

傳感器面積大，以便“捕捉”從物鏡以大角度射出的光，當光在表面居中時更準確，應該使用傳感器背面的目標來定位傳感器。
