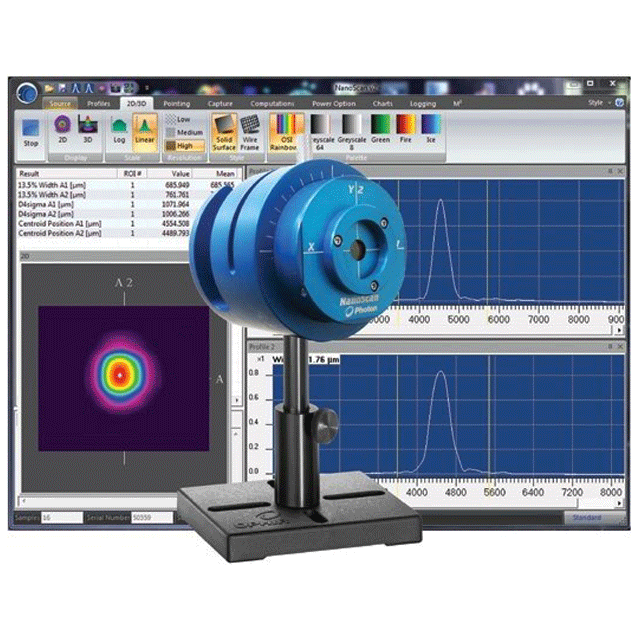

NanoScan 2s Si/9/5掃描狹縫輪廓儀功能特性

1. 光束尺寸為 20μm 至 ~6mm

2. ~10nW 至~10W 的功率水平

3. USB 2.0 接口

4. 包含 NanoScan Standard 或 Professional 軟件

5. 掃描狹縫輪廓儀：硅探測器，9mm 孔徑，5μm 狹縫

NanoScan 2s Si/9/5掃描狹縫輪廓儀圖紙

NanoScan 2s Si/9/5掃描狹縫輪廓儀規格

NanoScan 2s Si/9/5掃描狹縫輪廓儀 FAQ

NanoScan 中的檢測器在哪里？

檢測器安裝在旋轉狹縫后面的 NanoScan 內部。這個位置對測量并不重要。測量平面是狹縫的掃描平面，標稱距離 NanoScan 正面的參考表面 0.74 毫米 +/-0.025 毫米。請參閱 NanoScan 操作手冊附錄 B 中的機械圖。

為什么不推薦將硅 NanoScan 用于 1064nm 光束測量？

硅檢測器對 >1000nm 的 NIR 光非常透明。如果用它來測量這些光束，您通常會看到拖尾輪廓，因為信號衰減得不夠快。這將導致錯誤的結果。我們建議使用鍺，或者如果有足夠的功率，則使用熱釋電檢測器來檢測這些波長。

設置 NanoScan 輪廓儀并獲取光束后，輪廓會來回跳動。

這通常是由自動 ROI 選擇引起的。獲取光束后，您應該在 ROIs 菜單中取消選中自動 ROI，光束應該穩定下來。

NanoScan 狹縫不會衍射光束嗎？

是的，但由于 NanoScan 測量檢測器上的所有光作為狹縫位置的函數，因此這不會影響測量結果。

我可以靠近 NanoScan V2 的前端嗎，因為它有一個新的 C-Mount 適配器環？

NanoScan V2 產品非常適合查看聚焦點，但有時前面的 C 型安裝環會機械地擋住視線。通過卸下三個固定螺釘，您可以卸下這個環，這樣您就可以在機械上更靠近 NanoScan V2 的前部。卸下這些螺釘和環時應小心，以免有東西掉入 NanoScan V2 的輸入孔內。建議如果您要卸下 C-Mount 環，請將 NanoScan V2 倒轉，使其正對著地板，然后卸下螺絲和 C-Mount 環，讓重力對您有利，然后拉動它們遠離輸入孔徑。

我的 NanoScan 系統給我一個錯誤，提示“所選速度無法設置在 0.01% 以內！” 這是什么意思？

這意味著電機無法將轉速設置在 0.01% 的精度內。這通常意味著電機磨損，或者某些原因?qū)е码姍C無法以恒定速度旋轉。這通常需要系統返回工廠進行檢查和維修。

這也可能意味著您運行了錯誤的軟件。如果 NanoScan 頭部沒有 Mini USB 連接，則不應在 NanoScan 2.4.X 軟件上運行。它應該在版本 2.1 SR1 軟件上運行。

可以從同一臺 PC 運行多個 NanoScan，還是可以連接多個 NanoScan 并選擇要運行的一個？

實際上，NanoScan 軟件一次只能運行一個 NanoScan。如果您確實連接了多個 NanoScan，則只有一個會被識別并能夠運行，其他的將無法選擇。
