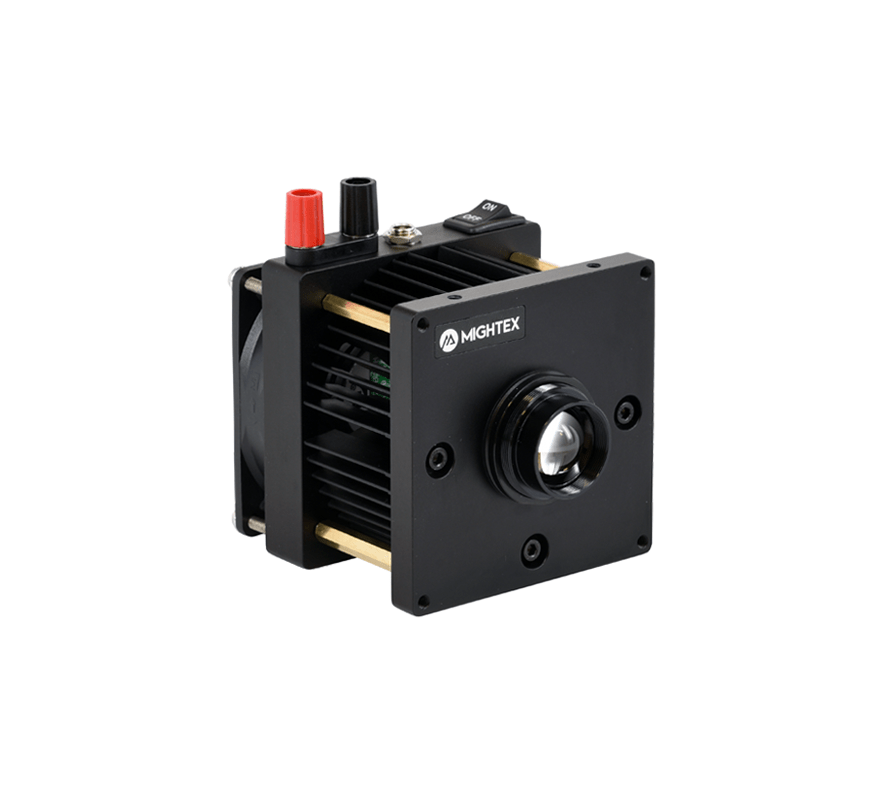

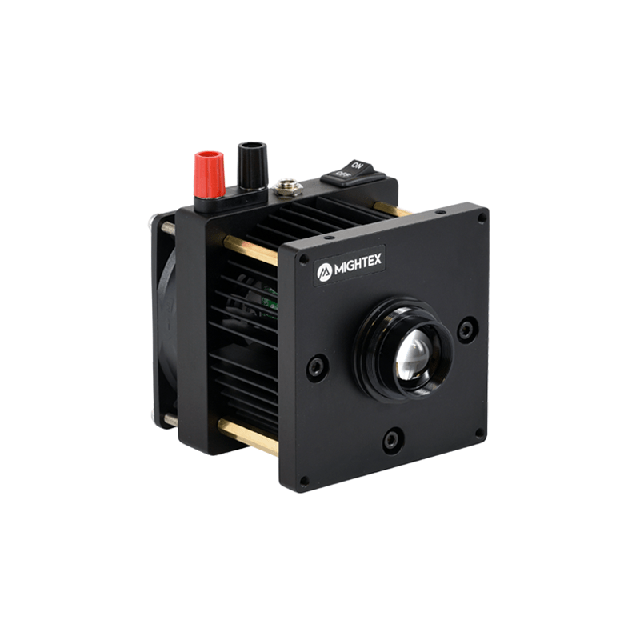

加拿大Mightex 高功率 LED 準直器光源，22 mm 通光孔徑

更新時間:2025-03-13

瀏覽量:772

品牌：加拿大Mightex
型號：LCS-0365-76-xx
描述：LED 準直器由準直透鏡和 LED 發射器組成。LED 發射器放置在準直透鏡的焦平面上。因此，準直透鏡將 LED 發射器成像為無限遠。Mightex LED 準直器采用高數值孔徑非球面準直透鏡，可實現...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

加拿大Mightex 高功率 LED 準直器光源描述：

LED 準直器由準直透鏡和 LED 發射器組成。LED 發射器放置在準直透鏡的焦平面上。因此，準直透鏡將 LED 發射器成像為無限遠。Mightex LED 準直器采用高數值孔徑非球面準直透鏡，可實現精確準直和高光通量。

具有 30-50W 發射器的新型 H 型高功率準直器 LED 光源已添加到產品組合中。這些新型準直器光源可產生市場出色的高達 3.3W 的光功率輸出，是我們現有的高功率 B 型準直器 LED 光源的 5 倍。LED 發射器直接安裝在準直器的金屬底座上，該底座還具有集成散熱器和冷卻風扇。這種配置很大限度地減少了 LED 發射器和散熱器之間的熱阻，從而更好地散熱。如果需要，可以調整準直透鏡以實現精確準直。調整后，鎖定環固定鏡頭位置。準直器已在工廠進行了預先調整。

與現有的 A 型和 B 型光源相比，新的 H 型光源尺寸更大。請仔細檢查安裝圖紙。冷卻風扇的電源包含在 LED 準直器光源的價格中。LED 準直器包括一根 1.5 米長的電纜，末端有兩個裸線端子。光源可由 Mightex LED 控制器或其他 LED 控制器和電流源驅動。

多波長解決方案。Type-H 準直 LED 可以使用多波長光束組合器組合形成多波長 LED 解決方案。

Type-H 準直 LED 還兼容大量光學附件/適配器：

聚焦模塊。可選的聚焦模塊可以安裝在 LED 準直器的正面，以將光線聚焦到一個緊密的點上，即 LED 發射器的圖像。這對于需要非常高光密度的應用（如熒光光譜）或將 LED 光聚焦到光纖或光導中非常有用。

光導適配器。此外，還提供了一個可選的光導適配器，用于將 LED 燈高效耦合到光導中。

具有不同光束直徑的替代準直透鏡。額外的可互換準直透鏡可用于使用相同的光源產生不同尺寸的光束。

顯微鏡適配器。H 型準直 LED，作為獨立裝置或多波長 LED 解決方案，可以使用 Mightex 的顯微鏡適配器安裝在任何商用顯微鏡上，包括尼康、徠卡、奧林巴斯和蔡司。

主要特點：

可互換非球面準直透鏡

高數值孔徑（NA）

高功率發射器（高達 50W）

高達 3.3W 的準直輸出

可調焦距

可選聚焦模塊

適用于實驗室和 OEM 應用的多種安裝功能

集成散熱器和冷卻風扇

應用：

顯微鏡照明器

通用光源

光纖耦合（帶可選的聚焦模塊）

產品規格

零件編號	類型	波長(nm)	半發散角(deg.)			I_op (A)	V_op (V)	典型輸出功率(mW)²
零件編號	類型	波長(nm)	φ 22mm ¹	φ 38mm ¹	φ 48mm¹	I_op (A)	V_op (V)	典型輸出功率(mW)²
LCS-0365-76-xx	H	365	5	3	2.2	18	4.2	10000
LCS-0405-65-xx	H	405	5	3	2.2	18	3.6	8300
LCS-0405-89-xx	H	405	5	3	2.2	24	3.7	9900
LCS-0415-65-xx	H	415	5	3	2.2	18	3.6	6000
LCS-0470-50-xx	H	470	5	3	2.2	13	3.8	6300
LCS-0470-61-xx	H	470	5	3	2.2	18	3.4	7500
LCS-0470-92-xx	H	470	5	3	2.2	27	3.4	9000
LCS-0525-60-xx	H	525	5	3	2.2	13	4.6	1300
LCS-0525-79-xx	H	525	5	3	2.2	18	4.4	1560
LCS-0560-68-xx	H	560 broadband	5	3	2.2	18	3.8	3500
LCS-0560-84-xx	H	560 broadband	5	3	2.2	22	3.8	3800
LCS-0625-38-xx	H	625	5	3	2.2	13	2.9	2700
LCS-0625-42-xx	H	625	5	3	2.2	18	2.3	3300
LCS-0730-77-xx	H	730	5	3	2.2	18	5.9	3500
LCS-0780-65-xx	H	780	5	3	2.2	18	3.6	4400
LCS-0850-68-xx	H	850	5	3	2.2	18	3.75	5500
LCS-6500-33-xx	H	glacier white, 6,500K	5	3	2.2	9	3.7	2000
LCS-6500-65-xx	H	glacier white, 6,500K	5	3	2.2	18	3.7	3500

1.通光孔徑直徑。使用這些兩位數字替換部件號中的 xx。
2.由于制造工藝和操作參數（如溫度和電流）的變化，任何給定 LED 的實際輸出可能會有所不同。規范旨在用作指導原則。

停產部件

零件編號	類型	波長(nm)	半發散角(deg.)				I_op (A)	V_op (V)	典型輸出功率(mW)³
零件編號	類型	波長(nm)	φ 11mm ¹	φ 22mm ¹	φ 38mm ¹	φ 48mm ¹	I_op (A)	V_op (V)	典型輸出功率(mW)³
LCS-0365-48-xx	H	365	10	5	3	2.2	12	3.9	2000
LCS-0405-50-xx	H	305	10	5	3	2.2	13	3.8	2500
