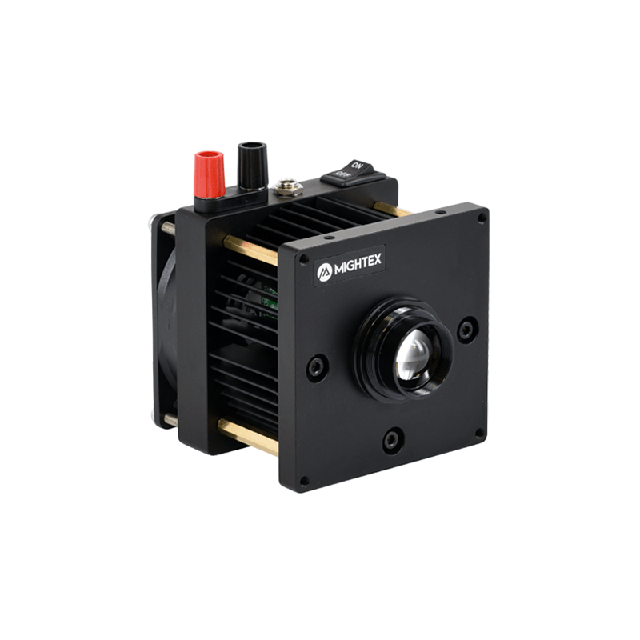

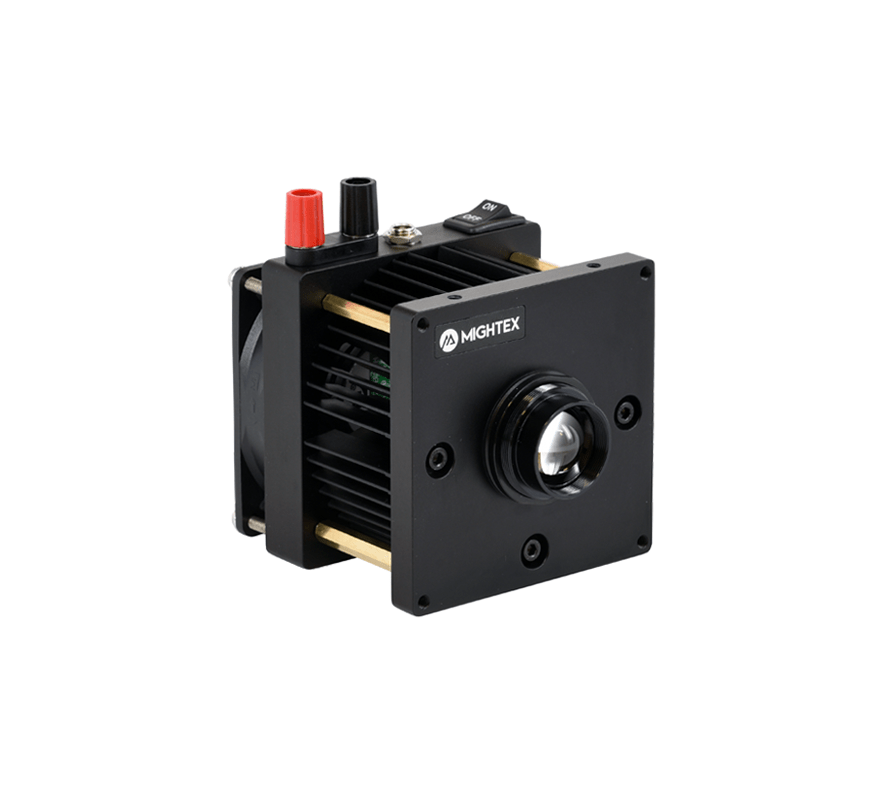

加拿大Mightex 高功率 LED 準直器光源，11 mm 通光孔徑

更新時間:2025-03-13

瀏覽量:2083

品牌：加拿大Mightex
型號：LCS-0365-76-11
描述：LED 準直器由準直透鏡和 LED 發射器組成。LED 發射器放置在準直透鏡的焦平面上。因此，準直透鏡將 LED 發射器成像為無限遠。Mightex LED 準直器采用高數值孔徑非球面準直透鏡，可實現...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

加拿大Mightex 高功率 LED 準直器光源描述：

LED 準直器由準直透鏡和 LED 發射器組成。LED 發射器放置在準直透鏡的焦平面上。因此，準直透鏡將 LED 發射器成像為無限遠。Mightex LED 準直器采用高數值孔徑非球面準直透鏡，可實現精確準直和高光通量。

具有 30-50W 發射器的新型 H 型超高功率準直器 LED 光源已添加到產品組合中。這些新型準直器光源可產生市場出色的高達 3.3W 的光功率輸出，是我們現有的高功率 B 型準直器 LED 光源的 5 倍。LED 發射器直接安裝在準直器的金屬底座上，該底座還具有集成散熱器和冷卻風扇。這種配置很大限度地減少了 LED 發射器和散熱器之間的熱阻，從而更好地散熱。如果需要，可以調整準直透鏡以實現精確準直。調整后，鎖定環固定鏡頭位置。準直器已在工廠進行了預先調整。

與現有的 A 型和 B 型光源相比，新的 H 型光源尺寸更大。請仔細檢查安裝圖紙。冷卻風扇的電源包含在 LED 準直器光源的價格中。LED 準直器包括一根 1.5 米長的電纜，末端有兩個裸線端子。光源可由 Mightex LED 控制器或其他 LED 控制器和電流源驅動。

準直器 LED 與大量光學附件/適配器兼容：

可選的聚焦模塊可以安裝在 LED 準直器的正面，以將光線聚焦到一個緊密的點上，即 LED 發射器的圖像。這對于需要非常高光密度的應用（如熒光光譜）或將 LED 光聚焦到光纖或光導中非常有用。

額外的可互換準直透鏡可用于使用相同的光源產生不同尺寸的光束。

主要特點：

可互換非球面準直透鏡

高數值孔徑（NA）

高達 3.3W 的準直輸出

可調焦距

可選聚焦模塊

適用于實驗室和 OEM 應用的多種安裝功能

集成散熱器和冷卻風扇

應用：

顯微鏡照明器

通用光源

光纖耦合（帶可選的聚焦模塊）

產品規格

零件編號	類型	波長(nm)	半發散角(deg.)	I_op (A)	V_op (V)	典型輸出功率(mW)²
LCS-0365-76-11	H	365	10	18	4.2	7700
LCS-0405-65-11	H	405	10	18	3.6	6300
LCS-0405-89-11	H	405	10	24	3.7	7500
LCS-0415-65-11	H	415	10	18	3.6	4800
LCS-0470-50-11	H	470	10	13	3.8	4800
LCS-0470-61-11	H	470	10	18	3.4	6000
LCS-0470-92-11	H	470	10	27	3.4	7200
LCS-0525-60-11	H	525	10	13	4.6	1000
LCS-0525-79-11	H	525	10	18	4.4	1200
LCS-0560-68-11	H	560 broadband	10	18	3.8	2700
LCS-0560-84-11	H	560 broadband	10	22	3.8	3000
LCS-0625-38-11	H	625	10	13	2.9	2000
LCS-0625-42-11	H	625	10	18	2.3	2500
LCS-0730-77-11	H	730	10	18	5.9	2700
LCS-0780-65-11	H	780	10	18	3.6	3500
LCS-0850-68-11	H	850	10	18	3.75	4200
LCS-6500-33-11	H	glacier white, 6,500K	10	9	3.7	1500
LCS-6500-65-11	H	glacier white, 6,500K	10	18	3.7	2700

1.凈孔徑。使用這兩位數字替換零件號中的xx。
2.由于制造工藝和操作參數（如溫度和電流）的變化，任何給定LED的實際輸出都可能變化。規范旨在用作指導。

停產部件

零件編號	類型	波長(nm)	半發散角(deg.)				I_op (A)	V_op (V)	典型輸出功率(mW)³
零件編號	類型	波長(nm)	φ 11mm ¹	φ 22mm ¹	φ 38mm ¹	φ 48mm ¹	I_op (A)	V_op (V)	典型輸出功率(mW)³
LCS-0365-48-xx	H	365	10	5	3	2.2	12	3.9	2000
LCS-0405-50-xx	H	305	10	5	3	2.2	13	3.8	2500
