HR2 高電阻表描述：

美國AlphaLab電壓表主要型號：GM1-ST、GM1-HS、GM2、VGM、AIC、USSVM、UHS、UHS2、USSVM2、MGM、ASMGM、100XE、SVM2、HR2、VTM、BIM、ACEF、PLM、USB-DL1

HR2型儀表測量電阻在1歐姆到1.9999 Tera歐姆(1.9999×1012ohms)的9個范圍內，電導在0.00到199.99 pS (pico siemens，或pico mhos)的單一范圍內，所有低電壓< 2伏的樣品。基本精度為讀數+/- 2% +/- 1計數。對于高于1.9999 Tera歐姆的電阻，電導范圍可用于測量低至0.01 pS (100 T歐姆)的電導。儀表有一個電導范圍，因為同時具有高電阻和高電容的樣品在電導下(通常在一秒內)比在電阻上(幾秒)更快地沉降到最終值，電導也能夠檢測比電阻范圍更高的電阻。注意，單位為T歐姆的電阻是單位為pS的電導的倒數，因此電阻可以從電導計算出來。例如，100 pS是0.01 T歐姆(10 G歐姆)，而199.99 pS的高可讀電導本質上是5 G歐姆。

電阻范圍是19.999 K 歐姆(最小數字代表單歐姆) ，199.99 K 歐姆，1999.9 K，19.999 M，199.99 M，1999.9 M，19.999 G，1999.9 G 和1999.9 G 歐姆。單電導范圍為199.99 pS。有兩個偏移控件; 一個控件設置電阻的“零”，這是在兩個端子短路時確定的。如果設置正確，所有九個范圍都將讀取零，并且通常不需要更改此控件。(裝船時設置正確。)另一個偏移控制是右側的偏移電流旋鈕。它應該設置為零，而在電導范圍內，沒有任何連接到端子。此控制的正確設置對溫度略有敏感，如果溫度變化超過5oC，則應重新調零。對于九個電阻范圍中的每一個，都有一個恒定的電流流過未知的電阻。電流下降了10倍，從19.999 K 范圍的0.1 mA 下降到1999.9 G 范圍的1pA。在電導上(當兩個旋鈕都設置為藍色“ pS”時，如圖所示) ，施加一伏特的電壓穿過未知電阻。

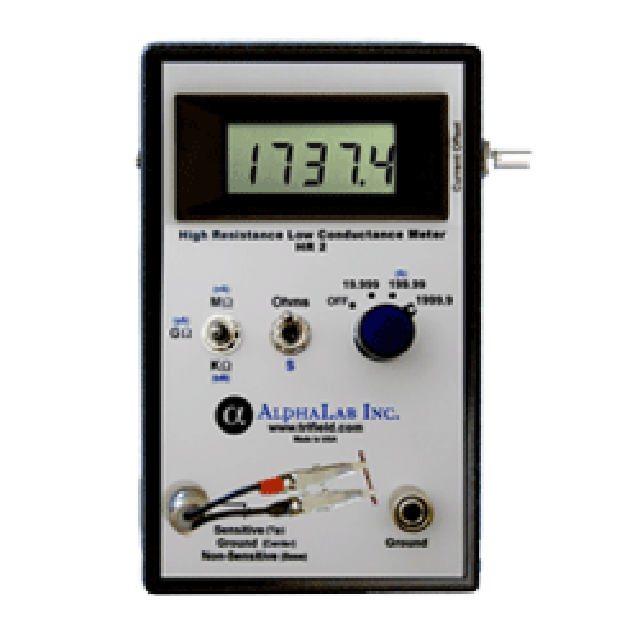

不穩定的樣品(未知電阻)連接在兩點上;“非敏感端子”是電流源(或在pS范圍內的1伏)，“屏蔽敏感端子”連接到高阻抗放大器，該放大器使用反饋將敏感端子保持在地電位。在照片中，一張砂紙(1867.3 G歐姆)被連接到兩個短的柔性夾子上，這是常見的連接方法。對于距離儀表更遠的測量，還包括50厘米的電纜(末端有短吻鱷夾子)。“敏感端子”電纜是BNC同軸型。另一個終端電纜是標準的香蕉型。如果需要，左邊的“Case Ground”香蕉端子可以連接導電外殼，以減少外部干擾。在測量高電阻時，敏感端子應與附近移動的任何人或物體隔離，因為移動的電荷會引起干擾。任何開口的金屬箱或簡單的鋁箔外殼連接到外殼接地都可以起到屏蔽作用。一個導電盒，插頭到案件地面(如圖所示)是一個可用的選項。

儀表由標準的9 V可更換電池供電(包括)，在低電池指示燈出現前運行約40小時(指示大約一個多小時的電池壽命)。

HR2 高電阻表規格：
