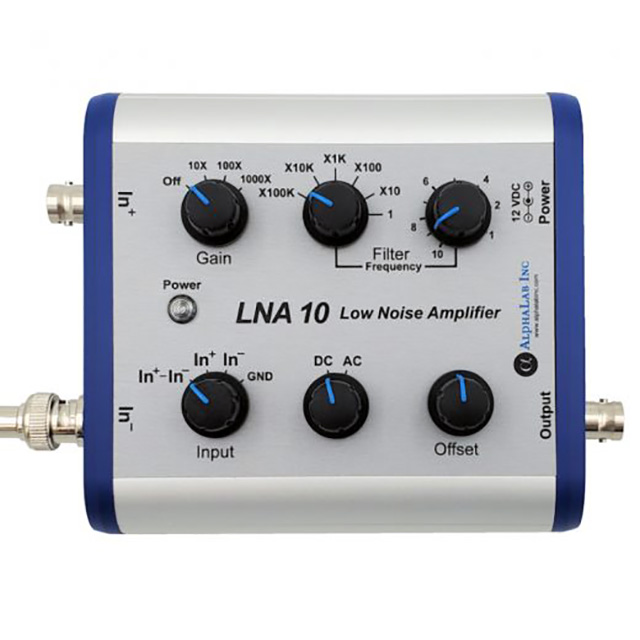

LNA10 示波器前置放大器描述：

使用此前置放大器，可以在示波器上顯示亞微伏信號，而這些信號在垂直軸上通常只能下降到 1mV/div。前置放大器包括一個模擬真差分輸入和一個模擬低通濾波器（可調諧 1Hz-1MHz）。f >100Hz 的輸入參考 RMS 噪聲頻譜為 4 nV/√Hz 或更低，因此，例如，即使增益為 1000 x，從 100 Hz 到 1000 Hz 的總噪聲在 1mV 上也小于 1 div 峰峰值/div 垂直范圍設置（假設為低阻抗輸入）。大多數示波器設計用于顯示高頻（快速）事件，這些事件本質上可能具有毫伏或更高的噪聲。然而，低頻信號的固有噪聲要小得多，因此低噪聲前置放大器和帶寬限制濾波器對于低頻小信號至關重要。* 大多數放大器在 ~1000 Hz 以上的所有頻率下都具有白噪聲頻譜（平坦的頻譜曲線）。此白噪聲頻譜通常指定為每√Hz 一定數量的 nV。然而，與典型的無源電阻器不同，固態放大器的等效輸入噪聲頻譜（以 nV/√Hz 為單位）在低頻時變得更高。對于 f ≤ 10Hz ，nV/√Hz 的數量通常與 ~1/f 成正比。下表顯示了 LNA 10 在不同頻率范圍內的實際噪聲。在所有頻率下，LNA 10 的噪聲都比典型的固態放大器低得多。

室溫下電阻電路的固有“白”噪聲與√ (R?Δf) 成正比，它是源電阻乘以所研究帶寬的乘積的平方根。對于低源電阻和低頻率，噪聲低。例如，一個 1000 Ω 電阻器在 Δf = 10 Hz 帶寬中將具有 13 nV 的固有 RMS 噪聲，其中 10 Hz 是帶寬，例如，與頻率范圍 0-10 Hz 或頻率范圍 102 相關聯赫茲至 112 赫茲。如果所研究的帶寬是原來的 4 倍（即 40 Hz），或者如果電阻乘以 4，噪聲將變成原來的兩倍。

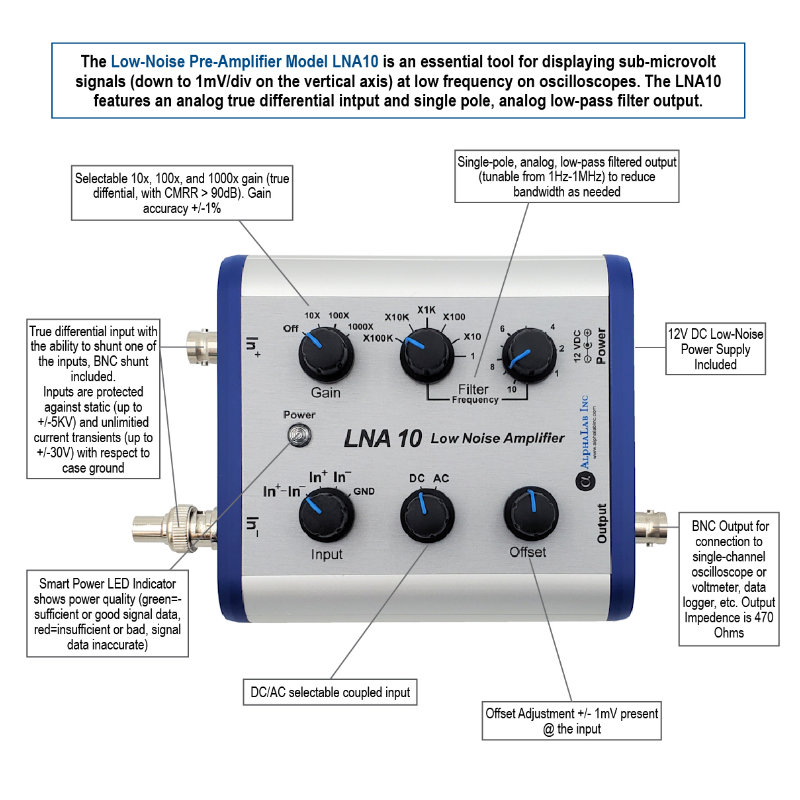

特征：

輸出有一個單極點低通濾波器，可調范圍為 1 Hz 至 1 MHz。此功能可根據需要減少帶寬。

可選 DC/AC 耦合輸入（“AC”通過 .3Hz 高通濾波器，1 極）：在 DC 上，每個輸入必須介于 -0.4V 和 +0.4V 之間，相對于外殼接地，以獲得準確的讀數。當設置為 AC 時，可能存在高達 +/- 30V 的 DC 偏移。（但是，如果輸入快速變化超過 0.8V 峰峰值，則轉換速率必須≤ 2V/秒才能進行精確放大。）

相對于外殼接地，輸入受到 +/- 5KV 靜態和 +/-30V 無限電流瞬變的保護。

輸出阻抗為 470 Ω。

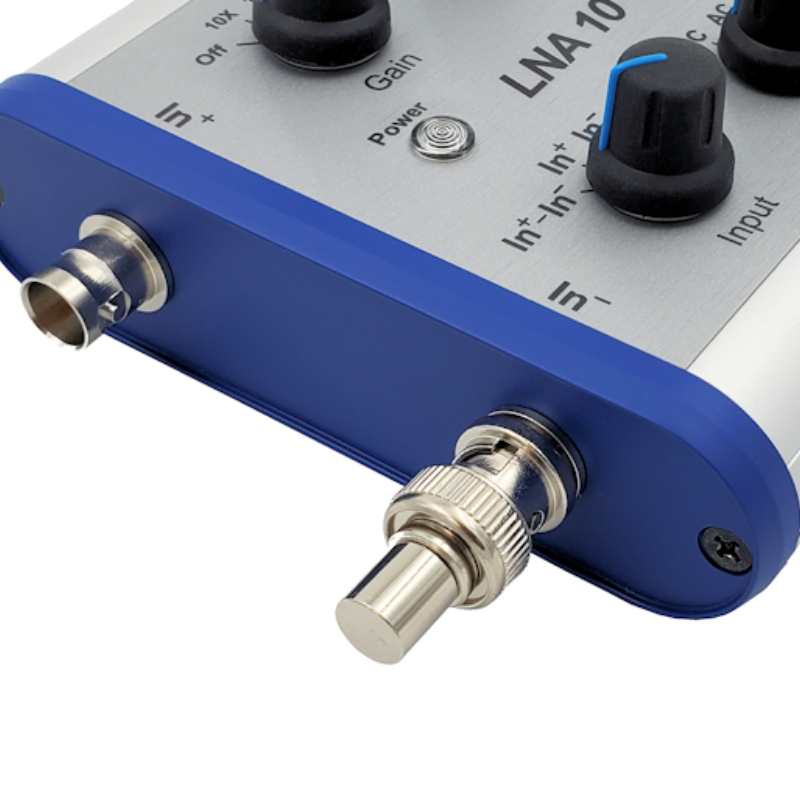

可選增益為 10x、100x、1000x（真正的差分，CMRR > 90dB）。還可以選擇正負單端輸入以及參考地。增益精度：+/-1%。（LNA 10 不包括 1 倍增益。）

存在偏移調整，相當于輸入端的 +/- 1 mV。

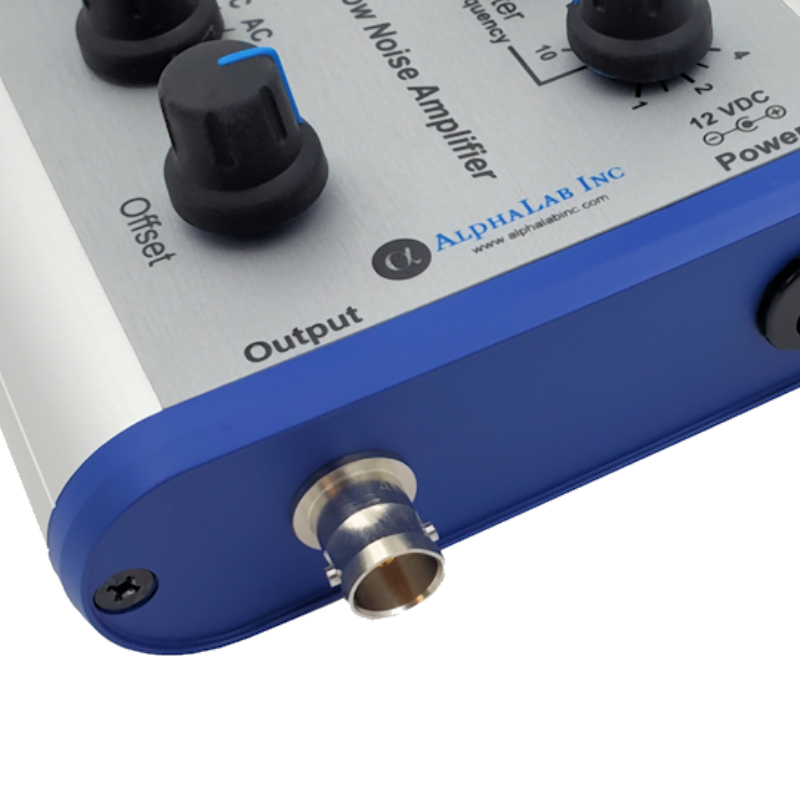

BNC 輸出 (100 Ω) 旨在連接到單個示波器通道，或連接到另一個電壓讀取設備（數據記錄器、電壓表等）。

附加信息：
