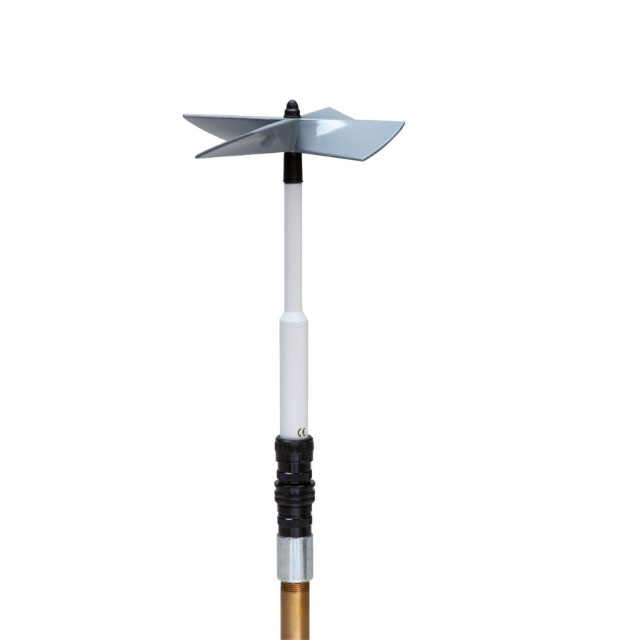

美國R.M.Young 27106 Gill 螺旋槳風速計 (EPS)

更新時間:2025-03-13

瀏覽量:1898

品牌：R.M.Young
型號：27106
描述：Gill 螺旋槳風速計是一種精密的單軸測風儀器。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

27106 Gill 螺旋槳風速計 (EPS)描述：

用戶手冊  替換零件

YOUNG型號27106 Gill 螺旋槳風速計(EPS)利用快速響應螺旋槳和高品質的轉速發生器傳感器產生直流電壓，直流電壓與空氣速度成線性比例。可以測量來自任何方向的氣流，但是，螺旋槳只對與其旋轉軸線平行的氣流分量作出響應。離軸響應非常接近具有適當極性的余弦曲線。如果氣流垂直，螺旋槳就不會旋轉。該輸出信號適用于各種信號轉換器和數據記錄設備。標準型號27106與膨脹聚苯乙烯(EPS)螺旋槳提供極大的靈敏度在低風速。

YOUNG型號27106D Gill 螺旋槳風速計(EPS)是一個修改版本的模型27106。它利用光學編碼器產生方波，脈沖輸出，頻率與風速成正比。

27106 Gill 螺旋槳風速計 (EPS)規格：

螺旋槳螺距：	每轉 29.4 厘米的風道
螺旋槳直徑：	22 厘米
范圍：	0-25 米/秒（55 英里/小時）
準確性：	讀數的 ± 1%
臨界點：	0.3 米/秒（0.6 英里/小時）
距離常數：	1.0 米（3.2 英尺）
信號輸出：	標準（型號 27106）：測速發電機傳感器 – 與風分量成比例的模擬直流電壓。極性表示旋轉方向。1800 RPM (500 mV) = 8.8 m/s (19.7 mph)。可選（型號 27106D）：光電斬波傳感器，10 脈沖/轉。1800 轉/分（300 赫茲）= 8.8 米/秒（19.7 英里/小時）。
電力需求：	標準（型號 27106）：測速發電機是自供電的。可選（型號 27106D）：光電斬波器在 11mA 時需要 5-15 VDC。
尺寸：	帶安裝的總高度：43 厘米（17 英寸）外殼直徑：2.5 厘米（1 英寸）螺旋槳直徑：見上文安裝：帶 MS 型連接器的 ? 英寸管螺紋適配器（連接到風速計）
質量：	0.5 千克（1.1 磅）
裝運重量：	1 千克（2.2 磅）標稱值根據 ASTM 標準程序確定。規格如有變更，恕不另行通知。
