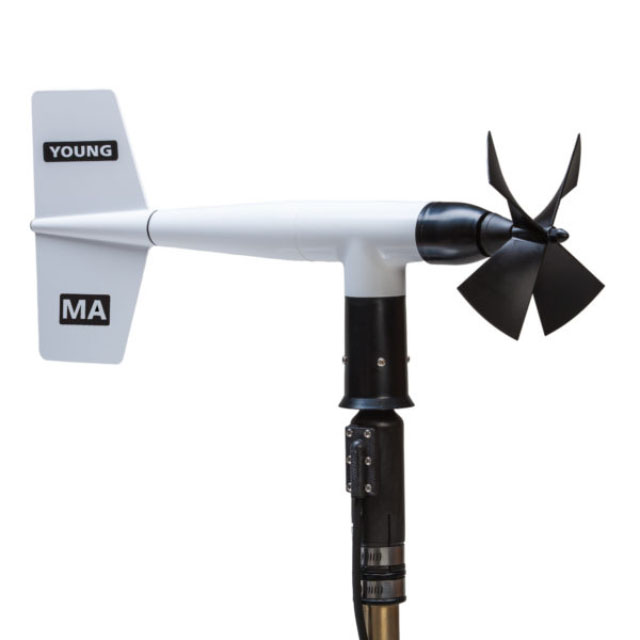

美國R.M.Young 05106 海上風速監測儀

更新時間:2025-03-13

瀏覽量:2311

品牌：R.M.Young
型號：05106
描述：風速監測器 MA 是一個準確可靠的風速傳感器，專門為嚴酷的海洋環境而設計。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

05106 海上風速監測儀描述：

用戶手冊  替換零件

YOUNG型號05106風監測器 - MA測量水平風速和風向。類似于05103型，它采用持久，耐腐蝕，陶瓷軸承和堅固的垂直組件，以應對海洋環境的額外嚴酷條件。傳感器有不同長度的電纜，電纜連接在傳感器內部的密封膠囊中。風速的直接輸出是一個交流正弦波和方向是一個精密電位器。該傳感器安裝在標準的1英寸IPS管道上。包括一個安裝定位環。

型號19120的單獨浪涌保護組件可同時作為電纜終端的接線盒和額外的電氣瞬態浪涌保護。單獨的信號調理裝置可將傳感器信號轉換為0-5 V(型號05603C)或4-20 mA(型號05631C)。所有這三種設備都被密封在防風雨的外殼中，并配有安裝硬件(19120型通常不與05603C型或05631C型一起使用)。

05106 海上風速監測儀規格：

范圍：	風速：0-100 m/s (224 mph) 方位角：360° 機械，355° 電氣（5° 打開）
準確性：	風速：± 0.3 m/s (0.6 mph) 或讀數的 1% 風向：± 3°
臨界點：	螺旋槳：1.0 m/s (2.4 mph) 葉片：1.0 m/s (2.4 mph)
動態響應：	螺旋槳距離常數（63% 恢復）2.7 m（8.9 英尺）葉片延遲距離（50% 恢復）1.3 m（4.3 英尺）阻尼比：0.3 阻尼自然波長：7.4 m（24.3 英尺）無阻尼自然波長：7.2 m（23.6英尺）
信號輸出：	風速：磁感應交流電壓，每轉3個脈沖。1800 rpm (90 Hz) = 8.8 m/s (19.7 mph) 方位角：來自導電塑料電位器的模擬直流電壓 - 電阻 10K Ω，線性度 0.25%，預期壽命 - 5000 萬轉
電力需求：	電位器激勵：最大 15 VDC
工作溫度：	-50 至 50°C
傳感器電纜：	提供防水尾纖電纜用于電氣連接。提供 3、8 和 12 米的標準長度。對于更長的電纜長度，可以使用用戶提供的接線盒或連接器。
尺寸：	總高度：37 厘米（14.6 英寸）總長度：55 厘米（21.7 英寸）螺旋槳：直徑 18 厘米（7 英寸）安裝：直徑 34 毫米（1.34 英寸）（標準 1 英寸管道）
質量：	1.0 千克（2.2 磅）
裝運重量：	2.3 千克（5 磅）
型號 05603C：	風傳感器接口信號輸出：0-5.00 VDC 全量程電源要求：8-24 VDC（5 mA @ 12 VDC）工作溫度：-50 至 60°C
型號 05631C：	風線驅動器信號輸出：4-20 mA 全量程功率要求：12-30 VDC（最大 40 mA）工作溫度：-50 至 60°C 標稱值，根據 ASTM 標準程序確定。
