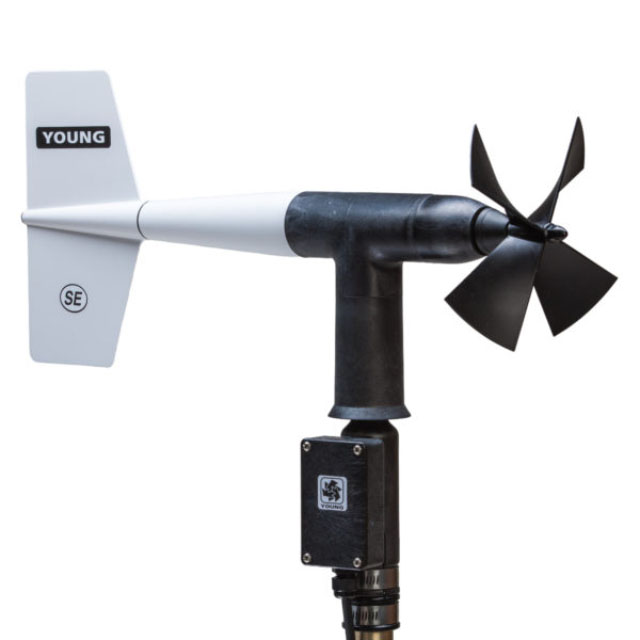

美國R.M.Young 09101 串行輸出風力監視器

更新時間:2025-03-13

瀏覽量:2175

品牌：R.M.Young
型號：09101
描述：風速監測器-SE 結合了我們的標準風速監測器的性能和耐久性與獨特的光學編碼器方向傳感器和串行輸出。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

09101 串行輸出風力監視器描述：

用戶手冊

YOUNG 型號09101風速監測器-SE 測量水平風速和風向。使用與05103型號相同的螺旋槳，將頻率信號感應到固定線圈中以獲得速度，并使用與葉片耦合的光學編碼器來確定風向。這些信號通過板載微處理器轉換成串行或模擬電壓輸出。該絕對編碼器克服了其它型號電位器中存在的死區的缺點。紫外線穩定的塑料與不銹鋼和陽極氧化零件用于建造傳感器。傳感器安裝在一個標準的1英寸 IPS 管道上。包括安裝定位環，該安裝定位環與傳感器的基座接合，以便在移除傳感器進行維護時保持定位。端子在傳感器底部的接線盒中由小型夾式連接器(不需要特殊連接器)連接。

YOUNG型09106風監測器-SE-MA是09101型的改進型。該型號采用了耐用、耐腐蝕的陶瓷軸承和堅固的垂直組件，以應對海洋環境的額外嚴酷條件。

09101 串行輸出風力監視器規格：

范圍：	風速：0-100 m/s (224 mph) 方位角：360°
解析度：	風速：0.1 單位（米/秒、節、英里/小時、公里/小時）風向：1 度
準確性：	風速：±0.3 m/s (0.6 mph) 或讀數的 1% 風向：±2 度
臨界點：	螺旋槳：1.0 m/s (2.2 mph) 葉片：1.1 m/s (2.5 mph)
動態響應：	阻尼比：0.3 阻尼自然波長：7.4 m (24.3 ft) 無阻尼自然波長：7.2 m (23.6 ft)
信號輸出：	可用輸出：風速：0-5 VDC = 0-100 m/s 風向：0-5 VDC = 0-540 度串行 RS-485： RMY、NCAR 或 NMEA 協議輪詢或連續輸出
默認配置型號 09101：	連續串行輸出 RMY 協議 9600 波特風速單位：m/s
默認配置型號 09106：	連續串行輸出 NMEA 協議 4800 波特風速單位：m/s
電力需求：	11-24 伏直流電，20 毫安
工作溫度：	-50 至 50°C
尺寸：	總高度：37 厘米（14.6 英寸）總長度：55 厘米（21.6 英寸）螺旋槳：直徑 18 厘米（7.0 英寸）安裝：直徑 34 毫米（1.34 英寸）（標準 1 英寸管道）
質量：	1.0 千克（2.2 磅）
裝運重量：	2.3 千克（5 磅）標稱值，根據 ASTM 標準程序確定。
