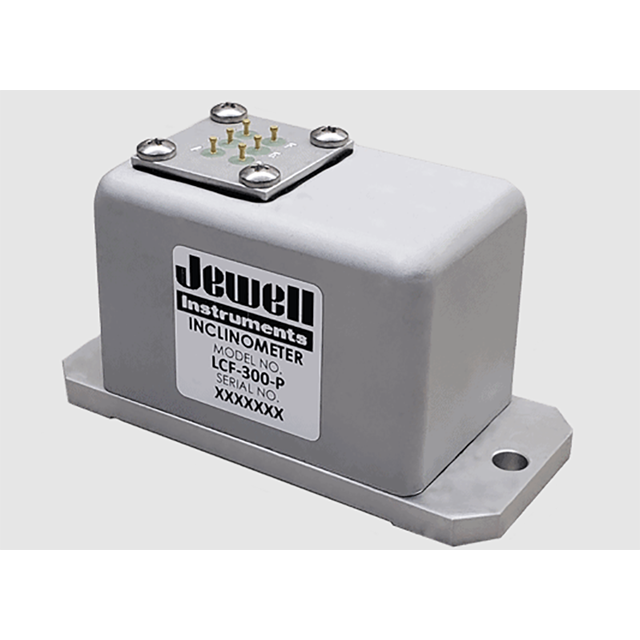

美國Jewell LCF-300 單軸模擬測斜儀

更新時間:2025-11-08

瀏覽量:411

  • 品牌：美國Jewell
  • 型號：LCF-300
  • 描述：Jewell LCF-300 系列彎曲懸掛伺服流體阻尼傾角儀是一種 ±1° 至 ±90° 的設備，專為存在高水平沖擊和振動的應用而設計。LCF-300 裝置的特點是導通可重復性佳，滯后低。它提供三種不...
  • 在線訂購

  • 微信咨詢

    QQ咨詢

    在線客服

產品介紹

美國Jewell LCF-300 單軸模擬測斜儀描述：

數據表 LCF-300C 外形圖 LCF-300P 外形圖

Jewell LCF-300系列彎曲懸掛伺服流體阻尼傾角儀是一種 ±1° 至 ±90° 的設備，專為存在高水平沖擊和振動的應用而設計。LCF-300 裝置的特點是導通可重復性佳，滯后低。它提供三種不同的版本（D、L 或 S），不同的輸入和輸出，并帶有 6 針連接器或針端子選項，以滿足您的特定需求。

產品規格：LCF-300-D：±5V 輸出

輸入范圍（°） ±1.0 ±3.0 ±14.5 ±30.0 ±60.0 ±90.0
滿量程輸出（VDC，滿量程輸出 ±5%）1 ±5 ±5 ±5 ±5 ±5 ±5
非線性度（%滿量程輸出 最大值）2 0.05 0.02 0.02 0.02 0.02 0.05
比例因子（伏特/g，標稱值） 285.5 95.5 20.0 10.0 5.8 5.0
比例因子溫度靈敏度（PPM/°C 最大值） 350 300 100 60 60 60
帶寬（-3dB，Hz，標稱值） 0.5 2 15 20 30 30
橫向軸不對準度（° 最大值） ±0.25 ±0.25 ±0.50 ±0.50 ±0.50 ±0.50
0° 輸出（伏特范圍） ±0.10 ±0.04 ±0.02 ±0.02 ±0.02 ±0.02
0° 輸出溫度靈敏度（伏特/°C 最大值） 0.015 0.005 0.001 0.0005 0.0004 0.0003
分辨率與閾值（μ）3 1 1 1 1 1 1
軸數 1
輸入電壓范圍（VDC） ±12 至 ±18
噪聲（Vrms，最大值） 0.002
輸入電流（mA，最大值） ±15
輸出阻抗（歐姆，標稱值） 10
工作溫度范圍 -40°C 至 +80°C
存儲溫度范圍 -60°C 至 +90°C
沖擊 1500g，0.5 毫秒，半正弦波
密封 IP65

LCF-300-L：4-20mA 輸出

輸入范圍（°） ±1.0 ±3.0 ±14.5 ±30.0 ±60.0 ±90.0
滿量程輸出（mA ±1%）1 4-20 4-20 4-20 4-20 4-20 4-20
非線性度（%FRO 最大值）2 0.05 0.03 0.03 0.03 0.03 0.05
比例因子（mA/g，標稱值） 458.4 152.9 32.0 16.0 9.2 8.0
比例因子溫度靈敏度（PPM/°C 最大值） 350 300 100 60 60 60
帶寬（-3dB，Hz，標稱值） 0.5 2 15 20 30 30
橫向軸偏移（° 最大值） ±0.25 ±0.25 ±0.50 ±0.50 ±0.50 ±0.50
0° 輸出（mA） 12 ±0.6 12 ±0.6 12 ±0.3 12 ±0.3 12 ±0.3 12 ±0.3
0° 輸出溫度靈敏度（伏特/°C 最大值） 0.024 0.01 0.002 0.001 0.001 0.0008
分辨率和閾值（μ）3 1 1 1 1 1 1
軸數 1
輸入電壓范圍（VDC） 20至30
噪聲（Vrms，最大值） 0.002
輸入電流（mA，最大值） 40
工作溫度范圍 -55°C至+85°C
存儲溫度范圍 -60°C至+90°C
沖擊 500g，1毫秒，?正弦波
密封 IP65

LCF-300-S：0-5V 輸出

輸入范圍（°） ±1.0 ±3.0 ±14.5 ±30.0 ±60.0 ±90.0
滿量程輸出（VDC ±0.5%）1 0-5 0-5 0-5 0-5 0-5 0-5
非線性度（%FRO 最大值）2 0.05 0.04 0.02 0.02 0.02 0.02
比例因子（伏特/克，標稱值） 143.2 47.8 10.0 5.0 2.9 2.5
比例因子溫度靈敏度（PPM/°C 最大值） 350 150 100 60 60 60
帶寬（-3dB，Hz，標稱值） 0.5 2 15 20 30 30
橫向軸偏移（° 最大值） 0.25 0.50 0.50 0.50 1.0 1.0
0° 輸出（mA） 2.48 至 2.52 2.48 至 2.52 2.48 至 2.52 2.48 至 2.52 2.48 至 2.52 2.48 至 2.52
0° 輸出溫度靈敏度（伏特/°C 最大值） 0.0015 0.005 0.001 0.0005 0.0004 0.0003
分辨率與閾值（μ）3 1 1 1 1 1 1
軸數 1
輸入電壓范圍（VDC） +9 至 +18
噪聲（Vrms，最大值） 0.002
輸入電流（mA，最大值） 40
輸出阻抗（歐姆，標稱值） 1
工作溫度范圍 -40°C 至 +80°C
存儲溫度范圍 -60°C 至 +90°C
沖擊 1500g，0.05 毫秒，半正弦波
密封 IP65
重量 8.11 盎司
尺寸 1.38 × 3.10 × 1.82 英寸
特性 ? 微弧度分辨率
? 可提供溫度補償
? 成本低于傳統力傳感器
? 可提供 ±5V DC、0-5V DC 和 4-20mA 輸出
? 可提供多種輸入電源選項
? 符合 RoHS 標準
應用 ? 高精度巖土工程
? 石油和天然氣、立管傾斜監測
? 鐵路軌道維護設備
? 路面剖面測量車
? 車輛車輪定位
? 機器人技術
