產品介紹
數據表 DX-100/200 外形圖 DX 用戶手冊

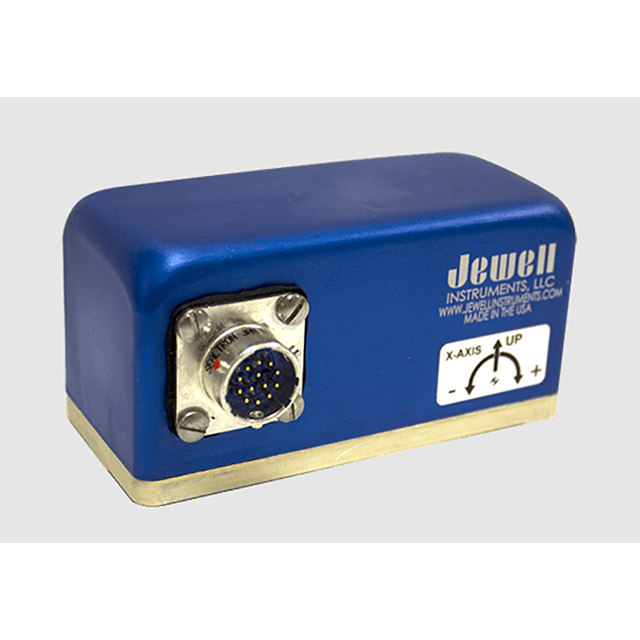

Jewell DXI-100/200 系列單或雙數字測角儀將 Jewell 的高精度模擬閉環傳感器技術提升到了一個新的水平。DXI-100/200 提供 RS-422 或 RS-485（標準）數字接口。該產品具有多種選項，包括公制安裝螺紋、法蘭底座和 CENELEC/AREMA 認證，可輕松定制以適應您的特定應用。
產品規格
| 輸入范圍（°） | ±1.0 | ±3.0 | ±14.5 | ±30.0 | ±60.0 |
| 非線性度（%滿量程輸出最大值2） | 0.06 | 0.025 | 0.02 | 0.02 | 0.03 |
| 比例因子容差（%最大值） | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
| 比例因子溫度靈敏度（百萬分之一/°C最大值） | 100 | 100 | 100 | 100 | 100 |
| 0°傾斜時的輸出（°最大值） | ±0.01 | ±0.01 | ±0.05 | ±0.05 | ±0.05 |
| 0°輸出溫度靈敏度（°/°C，最大值） | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 |
| 帶寬（-3dB，赫茲，標稱值）3 | 3 | 6 | 30 | 30 | 30 |
| 橫向軸錯位（°最大值） | 0.15 | 0.05 | 0.5 | 0.5 | 0.5 |
| 分辨率與閾值（微） | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
| 上電重復性（°最大值） | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
| 重復性（°最大值） | 0.001 | 0.001 | 0.002 | 0.002 | 0.003 |
| 尺寸 | 1.63 × 3.63 × 1.85 英寸 |
| 特性 |
? 數字輸出 ? 分辨率 0.001° ? 機械沖擊 1500g 1毫秒 ? 正弦波 ? 行業標準 EIA RS485 和 EIA RS422 輸出 ? 適用于高沖擊和振動環境 ? 高精度和高性能 ? 低噪聲 |
| 應用 |
? 雷達/天線控制 ? 結構監測 ? 線性加速度/減速度測量 ? 列車自動定位控制 ? 地震監測 ? 平臺調平 |
| 軸數 | 1 或 2 |
| 供電電壓范圍（伏特直流電） | 10 至 30 |
| 噪聲（g 均方根，最大值） | 0.005 |
| 輸入電流（毫安，最大值） | 100 |
| 工作溫度范圍 | -40°C 至 +85°C |
| 存儲溫度范圍 | -40°C 至 +85°C |
| 振動（g 均方根） | 20 |
| 沖擊 | 1500g，1 毫秒，? 正弦波 |
| 外殼材料 | 陽極氧化和阿羅丁處理鋁 |
| 防護等級（依據 IEC 529） | IP67 |
| NEMA 防護等級 | 6 |
| 密封 | MIL-STD-202，方法 112 |
| 連接器類型 | MS27476Y10D35P |
| 推薦配對連接器 | MS27473T10B35S |
| 接口 | 以太網 10Base-T 或 100Base-TX（自動感應） |
| 協議 | TCP/IP、UDP/IP、ARP、Telnet、ICMP、SNMP、DHCP、BOOTP、TFTP、AutoIP 和 HTTP |
| 輸出表示 | 度 |
