Uniblitz VMM-D4 四通道快門驅動器

更新時間:2025-03-13

瀏覽量:2329

品牌：Uniblitz
型號：VMM-D4
描述：Uniblitz VMM-D4 是一款四通道快門驅動器，能夠獨立控制多達四個快門。這種緊湊的設計將四個完整的獨立快門驅動器集成到一個流線型封裝中。有源高電平邏輯輸入允許完全獨立的快門控制，而單個輸入將...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

Uniblitz VMM-D4 四通道快門驅動器描述：

產品手冊  數據表

Uniblitz VMM-D4 是一款四通道快門驅動器，能夠獨立控制多達四個快門。這種緊湊的設計將四個完整的獨立快門驅動器集成到一個流線型封裝中。有源高電平邏輯輸入允許完全獨立的快門控制，而單個輸入將同時激活所有通道。有源低電平邏輯輸出可用于監控每個單獨同步系統輸出的狀態。當所有快門同步系統電路都處于活動狀態時，可以使用一個輸出進行監控。

VMM-D4是一款四通道快門驅動器，能夠獨立控制多達四個UNIBLITZ快門。

一個輸入可同時觸發所有快門

電源、驅動器活動和同步活動狀態的LED指示燈

暴露由外部脈沖寬度或開關觸點閉合決定

一個輸出，用于監測所有單獨的SYNC輸出何時處于活動狀態

每個通道的手動打開/關閉開關，允許反向快門操作

可選擇35、45、65和90mm快門類型的脈沖能量

每個快門通道都有單獨的保險絲

（四）包括710C百葉窗互連電纜

產品規格

重復曝光	對于 25mm 或更小光圈的快門，兩次曝光之間至少為 50 毫秒。
	最小 120 毫秒（對于 35 毫米和更大光圈的快門）。
快門驅動	在最大運行速率下，從 DC 到快門的連續可變曝光頻率。
	當多個通道運行時，最大速率降低 75%。
所有輸入 – INPUT CONTROL 接線端子	輸入阻抗 – 4.7K 歐姆
	高電平有效
	TTL 兼容
所有輸出 - OUTPUT CONTROLS 接線端子	源阻抗 – 1K
	低電平有效
	TTL 兼容
常規	尺寸（HWD） 67.0 x 136.0 x 207.9 毫米（2.63 x 5.35 x 8.18 英寸）
	重量 4.5 磅（2.02 千克）
	電源 115/230 VAC，50-60 Hz

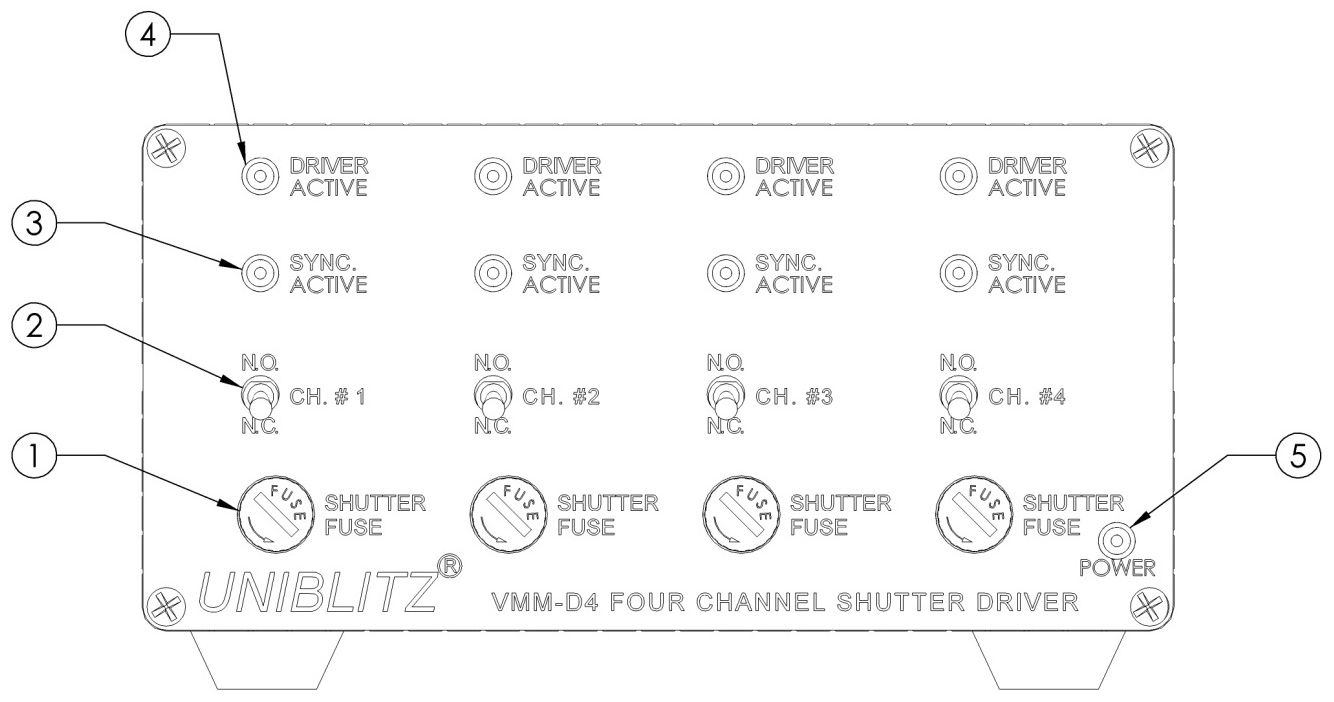

前面板布局

前面板
百葉窗保險絲（1）	5 x 20mm、0.6A、“T”型延時保險絲，用于保護快門輸出 - 每個通道一個。
常開/常閉開關（2）	此開關的位置在 VMM-D3 接收到觸發信號之前確定快門狀態 - 每個通道一個
同步、主動式 LED （3）	一個綠色 LED 指示燈，指示固態同步輸出的狀態 – 每個通道一個
驅動器主動 LED （4）	一個紅色 LED，指示內部快門驅動器電路輸入何時存在有源信號 - 每個通道一個
電源指示燈（5）	紅色 LED 表示設備已接通電源

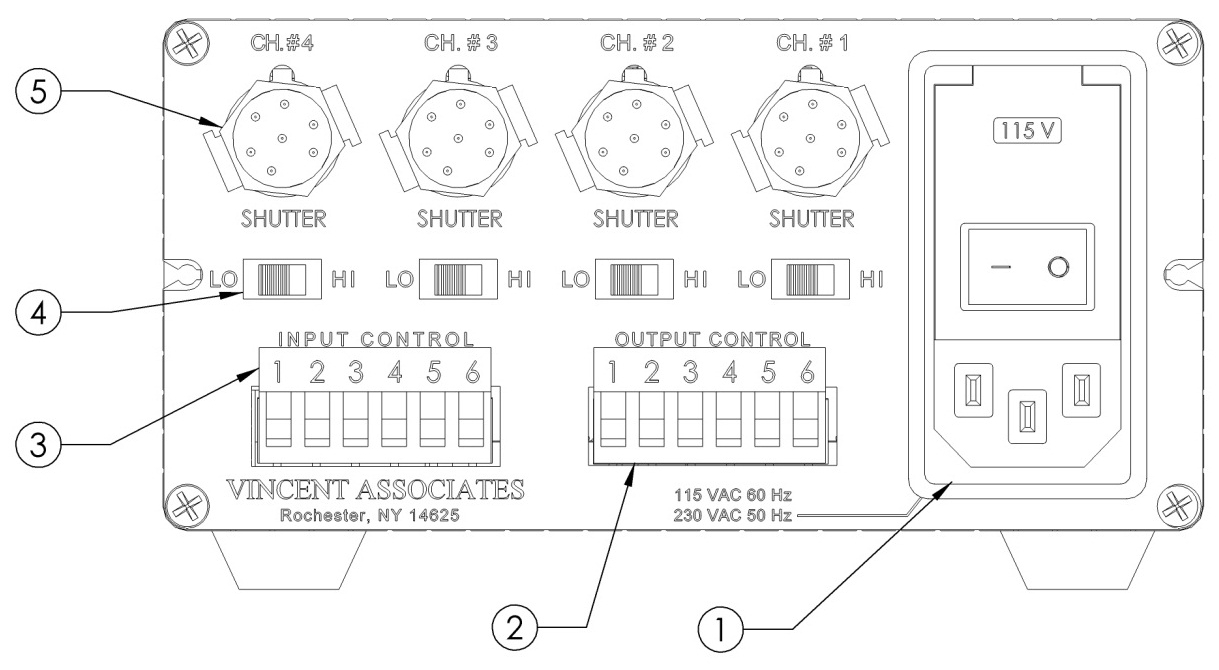

后面板布局

后面板
交流輸入模塊（1）	通過 IEC 公插座進行交流輸入，用于交流電源線（提供）。VMM-D3/D4 用戶手冊的第 9-11 頁、第 #15 頁和第 32 頁介紹了其他功能。
輸出控制（2）	提供電子同步。每個快門通道的信號輸出。輸出指示快門的電子同步狀態（如果安裝了快門）。每個通道一個輸出。請參閱 VMM-D3/D4 用戶手冊第 15-19 頁中的端子排布局。低電平有效輸出。Output Terminal #5 – 當所有同步時為低電平有效。輸出變低。
輸入控制（3）	為每個通道提供高電平有效控制。輸入 TTL 高 – 快門打開，輸入 TTL 低 – 快門關閉。端子 #5 – 有效高，輸入 TTL 高 – 所有快門打開，輸入 TTL 低 – 所有快門關閉。請參閱 VMM-D3/D4 用戶手冊第 15-19 頁中的端子排布局。
LO/HI 選擇滑動開關（4）	“HI” 位置允許為 35 mm 和更大的快門選擇合適的脈沖能量。“LO” 位置適用于 25 mm 和更小光圈的快門。每個通道一個。
快門輸出通道 #1-#4 （5）	提供與 7 針母頭 WirePro? 連接器使用的快門的連接。每個通道一個。
