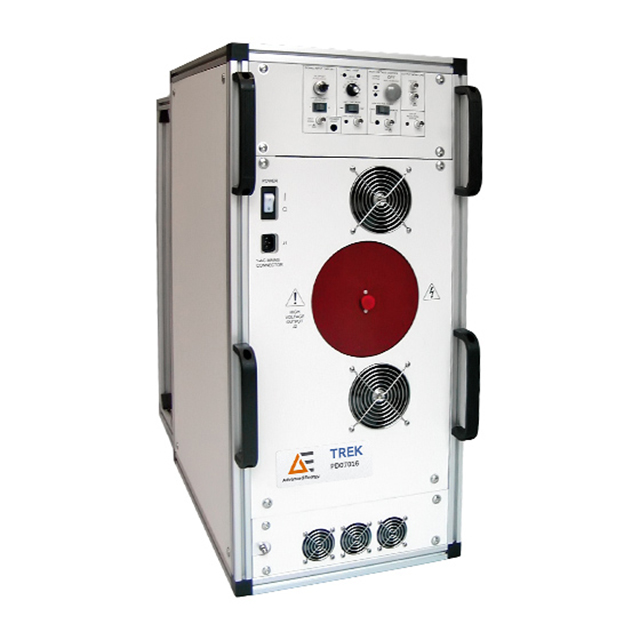

美國Trek PD07016 同相高壓放大器

更新時間:2025-03-13

瀏覽量:788

品牌：美國Trek
型號：Trek PD07016
描述：同相 Trek PD07016 高壓放大器具有 1000 V/V 的固定增益。它可以防止有源負載或輸出對地短路產生的過壓和過校正情況。精密的電壓和電流指示器提供高壓輸出和負載電流的低電壓表示，用于監控...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Trek PD07016 同相高壓放大器描述：

數據表

Trek PD07016是一款直流穩定的高壓功率放大器，配置為非反相，固定增益為1000 V/V，可防止有源負載或輸出對地短路產生的過電壓和過正確情況。精密電壓和電流監測器提供高壓輸出和負載電流的低壓表示，用于監測目的或用作閉環系統中的反饋信號。四象限有源輸出級在整個輸出電壓范圍內向無功或電阻性負載吸收或提供電流。這對于實現無功負載所需的精確輸出響應和高轉換速率至關重要。

同相 Trek PD07016 高壓放大器具有 1000 V/V 的固定增益。它可以防止有源負載或輸出對地短路產生的過壓和過校正情況。精密的電壓和電流指示器提供高壓輸出和負載電流的低電壓表示，用于監控或用作閉環系統中的反饋信號。

產品亮點

動態調整功能，可優化各種負載參數的交流響應

提供反相和差分選項

每臺設備均提供 NIST 可追溯校準證書

直流穩定，適用于可編程電源應用

符合 CE 標準（僅限 230 VAC 裝置）

受益于閉環系統并實現高精度

利用完整的固態設計和免維護運行

由于輸出噪聲低，因此具有良好的輸出

防止有源負載產生的過壓和過流情況

通過四象限輸出驅動電容負載

產品應用

自動化或計算機控制系統

在閉環系統中提供反饋信號

產品規格

輸出電壓范圍	0至±10 kV DC或峰值A(chǔ)C
輸出電流范圍	0至±60 mA DC，峰值能力為0至300 mA，持續20μs
輸入電壓范圍	0至±10 V DC或峰值A(chǔ)C
輸入阻抗	25KΩ，標稱(逆變/差動選項50KΩ，標稱)
直流電壓增益	1000V/V
直流電壓增益精度	優于滿量程的0.1%
直流偏移電壓	小于±4 V
輸出噪聲	小于5 V rms
轉換速率	大于1000 V/μs（典型值為10%至90%）
大信號帶寬	DC至大于10 kHz（2%失真）
小信號帶寬	DC至大于20kHz（-3dB）
尺寸	91.4 x 43 x 87 cm (36 x 17 x 34 in)
重量	73 kg (160 lb)
高壓連接器	Caton高壓連接器
輸出功率（W）	3000
最大輸出電流（A）	±0.06、±0.3
轉換速率（V/ms）	>1000000
輸出電流范圍（mA）	0 至 ±60
輸出電壓范圍（V）	0 至 ±10000
