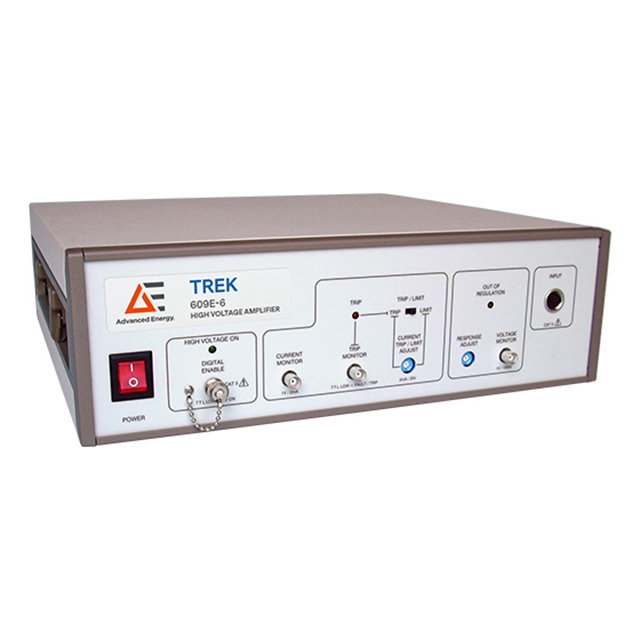

美國Trek 609E-6 高壓功率放大器

更新時間:2025-03-13

瀏覽量:2721

品牌：美國Trek
型號：Trek 609E-6
描述：Trek 609E-6 高壓放大器用于靜電卡盤、質譜儀以及各種其他工業和研究應用。其低噪聲操作、寬帶寬和高轉換速率由全固態設計提供支持。您可以將不同的輸入配置連接到設備中。配置為同相、反相或差分。Tr...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Trek 609E-6 高壓功率放大器描述：

數據表

Trek®609E-6是一款用于工業和研究應用的直流穩定高壓功率放大器。四象限有源輸出級在整個輸出電壓范圍內向無功或電阻性負載吸收或提供電流。這種類型的輸出對于實現各種負載（如高電容性或無功負載）所需的精確輸出響應和高轉換速率至關重要。它被配置為非反相放大器、反相放大器或差分放大器。不同的輸入配置可以連接到該單元中。

Trek 609E-6 高壓放大器用于靜電卡盤、質譜儀以及各種其他工業和研究應用。其低噪聲操作、寬帶寬和高轉換速率由全固態設計提供支持。您可以將不同的輸入配置連接到設備中。配置為同相、反相或差分。Trek 609E-6 的四象限有源輸出級可在整個輸出電壓范圍內將電流吸收或提供給電抗或電阻負載。這對于各種負載所需的準確輸出響應和高轉換速率至關重要。

產品亮點

用于驅動電容性負載的四象限輸出

高精度閉環系統

設備保護短路保護

可編程電源應用的直流穩定

低輸出噪聲，實現精確輸出

每個單元都提供NIST可追溯的校準證書

動態調整可優化各種負載參數的交流響應

產品應用

交流或直流偏置

大氣等離子體

介質阻擋放電

電活性聚合物（EAP）

電泳、電子照相術

電流變液

靜電偏轉

電光調制

鐵電材料特性

離子束轉向

質譜儀

材料極化和粒子

加速器

產品規格

輸出電壓范圍	0~±4 kV直流或峰值交流
輸出電流范圍	0~±20mA 直流或峰值交流
輸入電壓范圍	0~±4V 直流或峰值交流
輸入阻抗	同向放大型 25kΩ 反向放大型 50kΩ 差分型：50kΩ
直流電壓放大倍率	1000V/V
直流電壓放大精度	優于滿量程的0.1%
直流偏置電壓	低于±2V
輸出噪音	低于50 mV rms
轉換速率（10%~90%）	優于150V/μs
穩定時間（~1%）	低于150μs（從0V到4kV）
小信號帶寬	直流~優于35kHz
大信號帶寬	直流~優于6kHz （1%失真）直流~優于13 kHz（-3dB）
穩定性	隨時間漂移：低于100ppm/hr，非累積的隨溫度漂移：低于200ppm/℃
尺寸	140mm H x 432 mm W x 439 mm D
重量	13.2 kg (29 lb)
工作溫度	0 ℃ ~ 40℃（32°F ~ 104°F）
相對濕度	~85%，非冷凝
輸出功率（W）	80
最大輸出電流（A）	±0.02
轉換速率（V/ms）	>150000
輸出電流范圍（mA）	0 至 ±20
輸出電壓范圍（V）	0 至 ±4000
