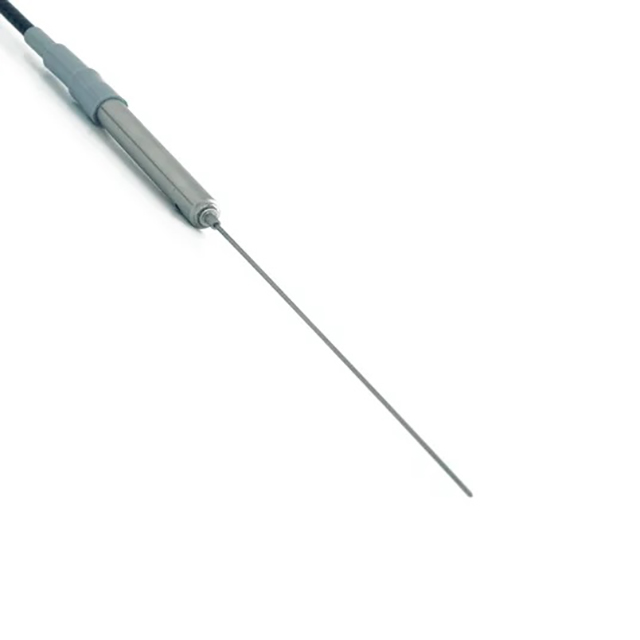

TP02 熱導率探頭

更新時間:2025-03-13

瀏覽量:2735

品牌：Hukseflux
型號：TP02
描述：TP02是一種探針，它提供了高精度水平對其插入的介質的熱導率（或熱阻率）進行實用和快速測量的可能性。它符合ASTM D5334-14、D5930-97和IEEE 442-1981標準。標準TP02探頭...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

TP02 熱導率探頭描述：

數據表

TP02是一種探針，它提供了高精度水平對其插入的介質的熱導率（或熱阻率）進行實用和快速測量的可能性。它符合ASTM D5334-14、D5930-97和IEEE 442-1981標準。標準TP02探頭已被證明適用于土壤、熱回填材料、沉積物、食品、粉末、污泥、油漆、膠水和各種其他材料。非穩態探針（NSSP）測量方法（也稱為瞬態線源、熱針、熱針，熱脈沖和熱線技術）具有快速和絕對測量的基本優勢，而樣本量并不關鍵。Hukseflux專門從事NSSP設計。已經為現場實驗開發了特殊的模型。對于土壤中的長久安裝，可提供專用型號TP01。

良好精度

底座中的溫度傳感器

耐高溫防潮

良好精度

TP02在針中包含2個熱電偶結，產生與ΔT成比例的電壓輸出U。尖端的沒有加熱。主信號是位于1/3長度處的熱接頭和位于尖端處的冷接頭之間的差分信號。在這種配置中，開始測量之前的電壓總是很小，與介質溫度無關。在針中只有一個傳感器的設計中，信號U將出現在較大信號的頂部。雙結設計在高溫和低溫下測量時具有良好精度。此外，通過在針中同時具有冷接點和熱接點，將介質對溫度變化的敏感性降至很低。

底座中的溫度傳感器：底座中的參考溫度傳感器（Pt1000）用作“冷接點”測量，用于確定絕對介質溫度T。這是ASTM要求的。

耐溫防潮：TP02中的所有材料都具有高度的耐溫性。它有一個全不銹鋼針和底座。TP02完全密封。它有一個焊接的尖端。這種不折不扣的密封保證了傳感器的長期穩定性。具有膠合密封或環氧樹脂外殼的設計在這方面不太可靠，尤其是在潮濕環境中工作時。

標準電纜和連接器：將Pt1000溫度傳感器放置在底座中，可以使用普通銅芯電纜和連接器來延長TP02的電纜。

數據處理：使用TP02獲得的數據可以在任何正常的電子表格程序中進行處理。

建議使用

土壤和軟巖研究

食品、塑料和粉末的研究

應用領域

土工技術/土壤熱路徑分析

材料特性/熱導率測量

TP02 熱導率探頭規格：

測試方法	ASTM D5334-14 和 D5930-97 IEEE 標準 442-1981
針長	150 毫米
可追溯性	NPL
范圍 (λ)	0.1 至 6 W/mK
靈敏度 (ΔT)	熱電偶 K，ANSI MC96.1-1982
溫度范圍（包括電纜在內的總傳感器）	-55 至 +180 °C
準確度（@ 20 °C）	± (3% + 0.02) 瓦特/米卡
精度的溫度依賴性	± 0.02 %/K（附加）
加熱循環持續時間	100 秒（典型值）
電源要求（開關）	3V，1 瓦
培養基/樣品要求	顆粒材料、粉末、漿液、凝膠、糊狀物。有些樣品需要預鉆孔。樣品尺寸：最小 20 毫米半徑。
保護針和底座	IP 68
保護總傳感器	IP 67
選項	? 替代設計：Hukseflux 專門從事NSSP 設計。替代型號，例如更小（參見型號 TP08）、更堅固或耐溫的型號已根據要求制造。 ? 長久安裝在土壤中：專用型號TP01 專為長期監測而設計。提供單獨的小冊子。 ? 測量和控制解決方案：參見TP02 手冊或咨詢Hukseflux。Campbell Scientific CR10X 的程序可用。交鑰匙系統可供出售：參見 TPSYS。
