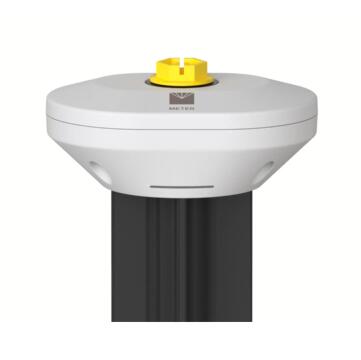

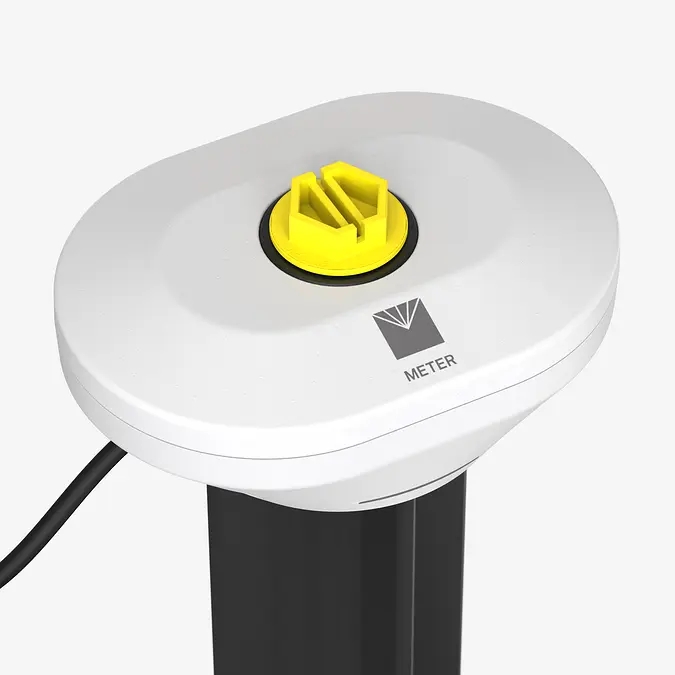

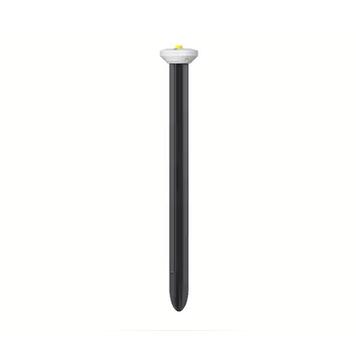

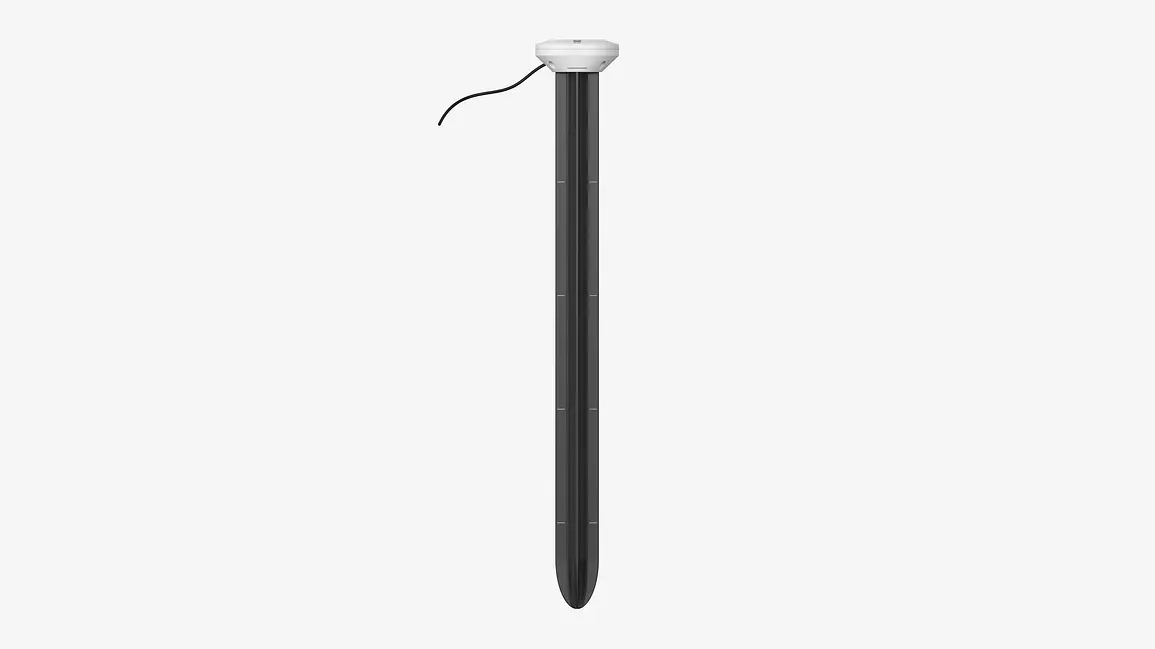

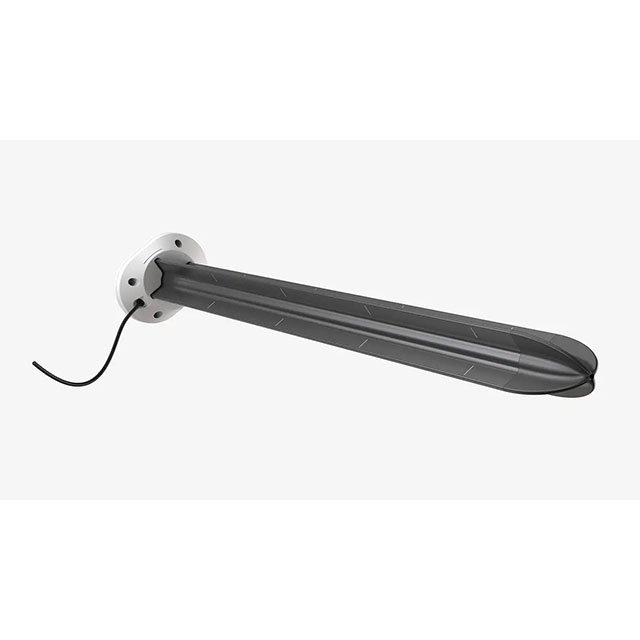

美國METER TEROS 54 土壤濕度剖面探測器

更新時間:2025-03-13

瀏覽量:873

名稱：METER
型號：TEROS 54
描述：您需要通過易于安裝的傳感器精確測量土壤濕度，而無需大量挖掘。大多數剖面探頭要求您在易于安裝和拆卸、傳感器精度、測量體積和耐用性之間進行選擇。在METER，我們不愿意創建一個土壤濕度剖面探頭，除非它能滿...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

TEROS 54 土壤濕度剖面探測器描述：

用戶手冊  用戶指南

有艱難的路，也有正確的路

我們設計了TEROS 54輪廓探針，在不犧牲精度或耐用性的情況下，使測量過程的每一步都變得更容易。土壤含水量和溫度傳感器定位在15、30、45和60cm深度，提供根區測量，而不需要在較低深度進行土壤坑或繁瑣的傳感器檢索。您可以從METER獲得輪廓測量的便利性以及您所期望的精度。

收割出去，獲取數據。

避免大型鉆井設備和導向管的成本、麻煩和時間。TEROS 54安裝只需要一個簡單的2厘米鉆孔，即可將堅固的四鰭剖面?zhèn)鞲衅麇N擊到土壤中。這會產生更好的傳感器/土壤接觸，從而獲得更準確的讀數。使用專用的提取工具可以簡單地移除TEROS 54，使該傳感器非常適合全年需要多次安裝和移除傳感器的一年生作物。

以少成多

在一個大型傳感器網絡中使用多個單獨的傳感器可能會造成跳線管理的噩夢，需要過多的導線，并耗盡數據記錄器上的所有端口。TEROS 54緩解了這個問題，通過一根電線將所有傳感器連接到ZL6數據記錄器，同時保持您在ZENTRA Cloud中監控單個傳感器的能力。更好的是，TEROS 54是即插即用的，無需編程或布線。

更為遼闊的天地

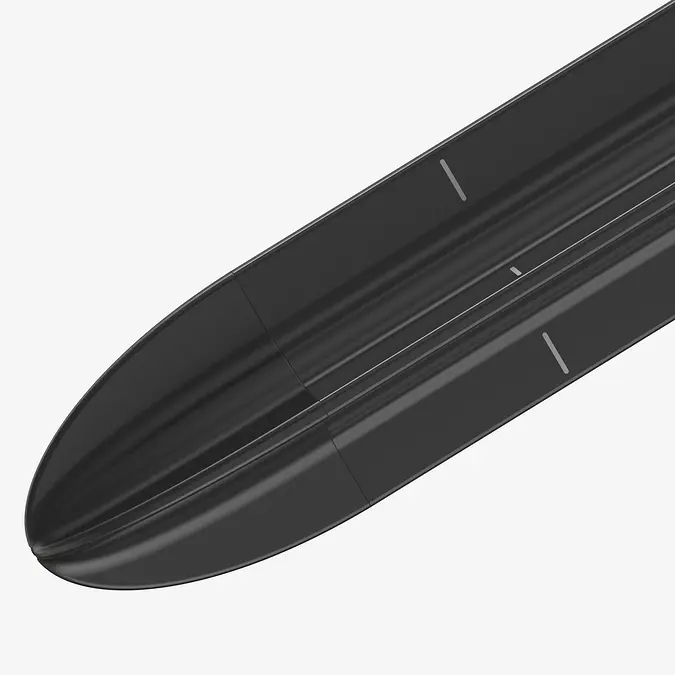

其他圓柱形輪廓探針的測量體積很小，只能讓你看到小體積土壤中發生的事情。TEROS 54的四鰭設計比典型的土壤濕度剖面探針產生了更大的測量體積，提供了更全面的土壤濕度狀態視圖。每個數據記錄器有更多的傳感器，再加上每個探測器測量到的更多土壤，這意味著你可以用更少的資源建立一個更大的數據池。使用ZENTRA Cloud，您可以在舒適的辦公桌上實時遠程查看所有數據。

自信是王道

自2001年以來，METER一直致力于生產高精度、易于使用的土壤濕度傳感器，但直到現在我們還沒有提供剖面探測器。我們做出了一個大膽的決定，即我們的剖面探測器必須與環境研究人員從METER開始依賴的質量和準確性標準進行比較。使用TEROS 54，您可以自信地進行測量，因?yàn)槟纻鞲衅魇怯闪私饽媾R的挑戰和正確使用的重要性的科學家設計和構建的。

功能：

多深度土壤水分剖面探頭測量含水量和溫度

通過小鉆孔安裝，無需導管

錘擊直接進入土壤，直接接觸土壤

可以使用專用拆卸工具一次性拆卸所有傳感器

方便的即插即用操作

實時遠程查看您的所有數據

非常適合需要季節性安裝和拆除傳感器的一年生作物和土壤

每個記錄器端口獲得更多測量值

更大的測量體積

減少安裝和拆卸過程中的勞動力

精確的土壤濕度測量

傳感器可在大多數根部區域及其周圍提供輪廓測量

堅固的設計意味著在安裝過程中以及在惡劣條件下運行時的耐用性

TEROS 54 土壤濕度剖面探測器規格：

體積含水量(VWC)	范圍	礦質土壤標定:0.00?0.70 m³/m³
		注意:VWC圍取決于傳感器校準到的介質。自定義校準將適應大多數基材的必要范圍。
		視介電常數(εa): 1-50(土壤范圍) 1(空氣)到80(水)
	解析度	0.001 m³/m³
	范圍	一般校準:±0.05 m³/m³ 典型的礦物土壤有溶液EC < 8 dS/m
		介質特定刻度:任何多孔介質±0.02-0.03 m³/m³
		表觀介電常數(ea):1-40(土壤范圍)，±1(ea)(無量綱) 40-80,測量值的15%
測量規格	介電測頻率	70兆赫
測量規格	溫度	范圍: -20 至+60 °C 分辨率: 0.03°C 準確度: +0.35°C從 -20°C到0 °C +0.25°C從0°C到60 °C
通訊規范	輸出	DDI串行和SDI-12通信協議 3線電纜版本 4線電纜版本 RS-485 Modbus RTU和tensioLINK串行通信協議 4線版本
通訊規范	數據記錄器兼容性	METER ZL6和EM60數據記錄器或任何具有4.0至24.0 VDC電源和SDI-12串行接口的數據采集系統;和/或RS-485接口、Modbus RTU或tensioLINK通信。
物理規格	尺寸	直徑: (軸) 6.0 厘米(2.36 英寸) 長度: 75.0厘米 (29.53 英寸) 寬度: (頭部) 11.0厘米(4.33英寸)
	工作溫度	最低:-20°C 最大值:+60°C
	電纜長度	標準:50m(立體聲插頭和剝線和鍍錫線) 750m(最大自定義電纜長度) 1.5m(M12連接器)
	電纜長度	注:如果需要非標準電纜長度，請聯系客戶支持。
	電纜直徑	立體聲插頭:42+0.2毫米(016+0.01英寸)，最小護套為0.8毫米(0.031英寸) M2插頭:5.5±0.2毫米(0.22+0.01英寸)，最小護套為10毫米(0.039 英寸)
	連接器尺寸	3.50毫米(直徑) 14.4毫米(直徑M2)
	連接器類型	立體聲插頭連接器或剝皮鍍錫線 4針M2連接器或剝皮鍍錫線
	導體規	立體聲插頭:22-AWG24-AWG線 M2插頭:22-AWG
電氣和時序特性	電源電壓(電源對地)	最低:4.0VDC 最大值:24.0VDC
	數字輸入電壓（邏輯高電平）	最低:2.8V 典型值:3.6V 最大值:5.0V
	數字輸入電壓(邏輯低電平)	最小值:-0.3V 典型值:0.0V 最大值:0.8V
	數字輸出電壓(邏輯高電平)	典型值:3.6V
	電源線轉換率	最小值:1.0Vms
	電流消耗(測量期間)	最小值:3mA（500毫秒測量期間）典型值:35mA（500毫秒測量期間）最大值:50mA（500毫秒測量期間）
	電流消耗(睡眠時)	最小值:0.03毫安典型值:0.1毫安
	上電時間(DDI行)	最小值:500毫秒最大值:800毫秒
	開機時間(SDI12)	典型值:1000毫秒
	開機時間(SDI12、DDI串行禁用)	最小值:500毫秒典型值:600毫秒最大值:800毫秒
	測量持續時間	最小值:500毫秒(4個深度) 最大值:800毫秒
其他	遵守	EM ISO/IEC 17050:2010（CE 標志）
