美國Campbell TDR200 時域反射計描述：

數據表  用戶手冊

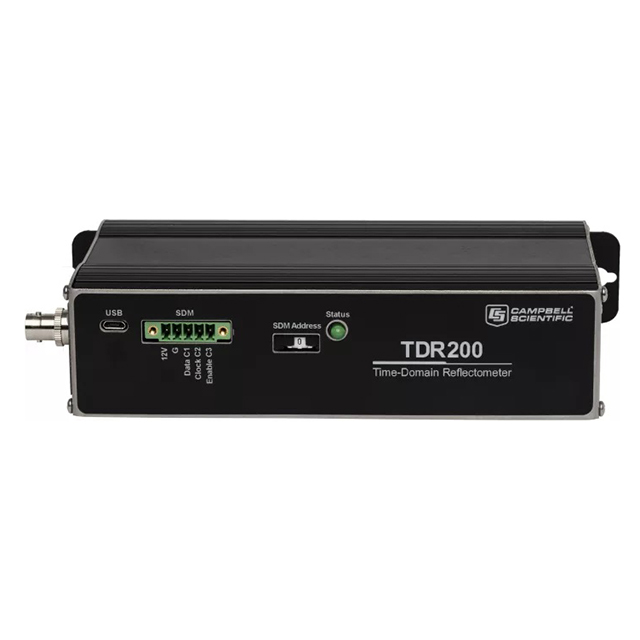

TDR200 時域反射計是 Campbell Scientific 時域反射計 （TDR）系統的核心。TDR 系統可準確測定土壤體積含水量、土壤體電導率、巖體變形或用戶特定的時域測量。一臺 Campbell Scientific 數據記錄儀可以控制多臺 TDR200 反射儀。

TDR200 產生一個短上升時間的電磁脈沖，該脈沖被施加到一個同軸系統上，該系統包括一個用于土壤水分測量的 TDR 探頭。然后，反射計對生成的反射波形進行采樣和數字化，以便進行分析或存儲。

經過的行程時間和脈沖反射幅度包含板載處理器使用的信息，用于快速準確地確定土壤體積含水量、土壤體電導率、巖體變形或用戶特定的時域測量。

數據記錄器收集 250 點波形并在大約 2 秒內對其進行分析。每個波形最多可以有 10,112 個數據點，用于監測巖體變形或邊坡穩定性中使用的長電纜長度。噪聲過濾和平均功能可在嘈雜環境中進行精確測量。

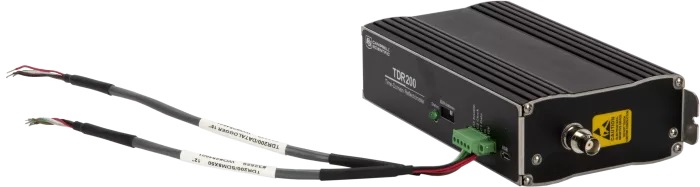

基于 TDR200 的完整系統包括 TDR200、SDM8X50 多路復用器、數據記錄器、電源、外殼和探頭。PC-TDR 版本 3 軟件支持 TDR200 和傳感器設置、故障排除和程序生成。

優點和特點

低功耗（TDR100 功率的一半）

強大的

高靈敏度

高分辨率

低噪音

波形過濾

波形分析算法

向后兼容 TDR100 系統（僅限 CRBasic 數據記錄器）

60 Hz 頻率抑制

產品規格

測量	多孔介質（如土壤）的體積含水量（VWC）、土壤電導率（EC）、巖體變形
脈沖發生器輸出	250 mV 至 50 Ω
輸出阻抗	50 Ω ±1%
組合脈沖發生器和采樣電路的時間響應	≤ 85 ps
脈沖發生器像差	±16%（前 1 ns 內） ±1%（1 ns 后）
脈沖長度	25.5 微秒
波形平均	1 至 128
工作溫度范圍	-40° 至 +85°C
電源	非穩壓 12 Vdc （9.6 至 16 Vdc）最大 150 mA，USB 供電（5 Vdc）
所需設備	測量系統
尺寸	21.6 x 5.1 x 10.7 厘米（8.5 x 2.0 x 4.2 英寸）
重量	0.79 千克（1.75 磅）

波形采樣
-注意-	在所選長度上提供 20 至 10112 個波形值距離為 V_p =1 的時間是單向旅行。
范圍	0 至 3800 m（距離） 0 至 27.75 μs（時間）
分辨率	1.35 mm （距離） < 4.4 ps（時間）
