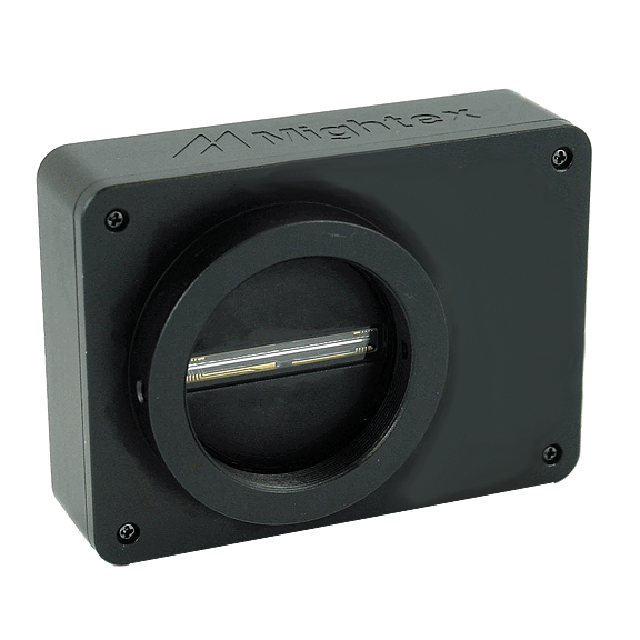

加拿大Mightex TCN/TCE-1209-U 帶外部觸發器的USB2.0高速2048像素12位CCD線相機

更新時間:2025-03-13

瀏覽量:799

品牌：加拿大Mightex
型號：TCN/TCE-1209-U
描述：高性價比的高性能單色線CCD相機，基于單線2048像素CCD芯片，具有USB2.0 （480 Mb/s）接口。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

TCN/TCE-1209-U 帶外部觸發器的USB2.0高速2048像素12位CCD線相機描述：

Mightex 的 TCN/TCE-1209-U 線陣相機是一款高性價比的高性能單色線陣 CCD 相機，基于單線 2048 像素 CCD 芯片，具有 USB2.0 （480 Mb/s）接口。與面陣相機相比，CCD線陣相機具有多項優勢，包括高光學線性分辨率，允許系統開發人員使用相機通過垂直于掃描線移動物體或CCD來捕獲二維（2-D）圖像。TCN/TCE-1209-U是一款緊湊型線性相機，非常適合工業過程控制、光學、生物學、光譜學和反射成像等各種OEM應用。TCN/TCE-1209-U 線陣攝像機的設置非常簡單：用戶只需安裝應用軟件（包含在隨附包中），然后使用 USB 電纜將線陣攝像機連接到 PC。無需安裝DAC卡，也無需外接電源。還提供功能齊全的 SDK 和 Linux 驅動程序。

特征

兼容 USB2.0 （480Mb/s）

板級和封閉式

無需外部電源

可選 F 卡口鏡頭適配器（P/N：ACC-LCE-F）

光積分時間可在 300us 至 3.3s 之間調節

2048方形像素硅線性CCD陣列

（14m x 14μm 像素尺寸）

12 位 A/D 轉換器

高掃描速率（高達 3,300 次掃描/秒）

外部觸發能力

4 個 GPIO 引腳

適用于用戶應用程序的 SDK

Linux 驅動程序

演示圖形用戶界面

兼容 Windows 2000、XP、Vista、7/8/10

應用

工業過程控制

機器視覺

性能規格

參數	規范
CCD封裝	東芝TCD1209
像素數	2048
像素大小	14微米 x 14微米
光譜范圍	300nm 至 1050nm 200nm 至 1050nm（無窗口版本）
像素輸出時鐘	8兆赫
相機上的幀緩沖區	64 幀
ADC分辨率	12 位
外部觸發	是的
觸發電纜	ACC-凸輪-DIN8
曝光時間范圍	0.3毫秒~3.3秒
通用氧化奧	是（4 個可編程 IO）
幀速率	3,300 次掃描/秒*
鏡頭卡口（可選）	F 卡口
主機接口	USB 2.0接口

* 幀速率取決于曝光時間設置。當曝光時間設置為 0.3ms 時，相機在連續模式下可以達到 3,300 次/秒的掃描次數。

產品重量：

TCE-1209-U：233g

TCN-1209-U：105g

TCN-1209-UW：105g

SDK 特性

操作系統	Windows 2000、XP、Vista、Windows 7、8/8.1 和 10
最低要求	內存> 64M;可用硬盤空間 > 10M
USB端口	USB2.0接口
多個攝像頭	支持
驅動程序	是的
演示應用程序	是的
庫文件	是（DLL 文件和靜態庫文件）
示例代碼	是（VC++ 和 Delphi）
幀屬性*	曝光時間、時間戳、觸發事件計數、過度曝光檢測。
