SQ-514：全頻譜 4-20 mA 輸出

更新時間:2025-03-13

瀏覽量:2108

品牌：Apogee
型號：SQ-514
描述：SQ-514 是一種放大的全光譜量子傳感器，具有 4 至 20 mA 輸出。該傳感器設計用于具有顯著背景電噪聲的環境，這些噪聲可以在許多......
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

SQ-514：全頻譜 4-20 mA 輸出功能特性：

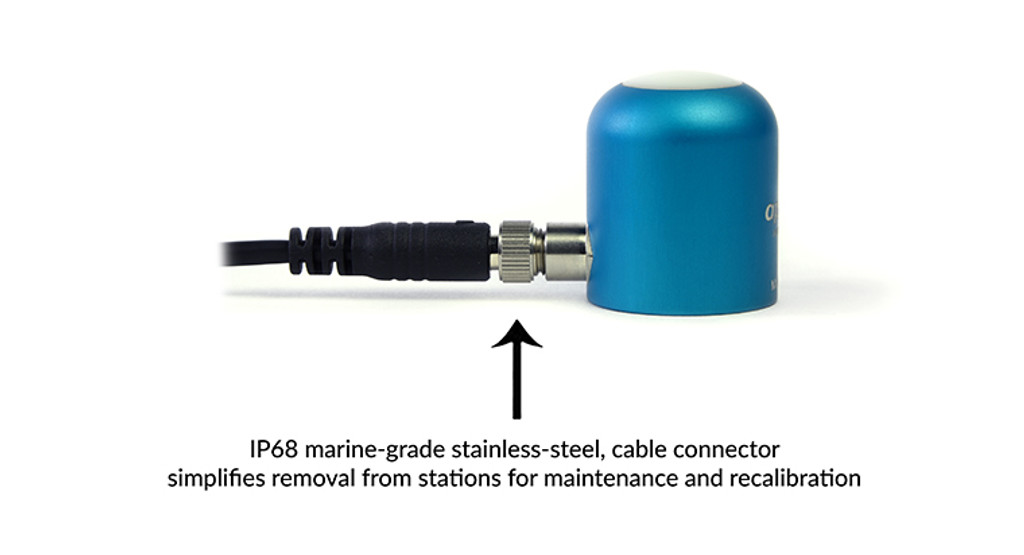

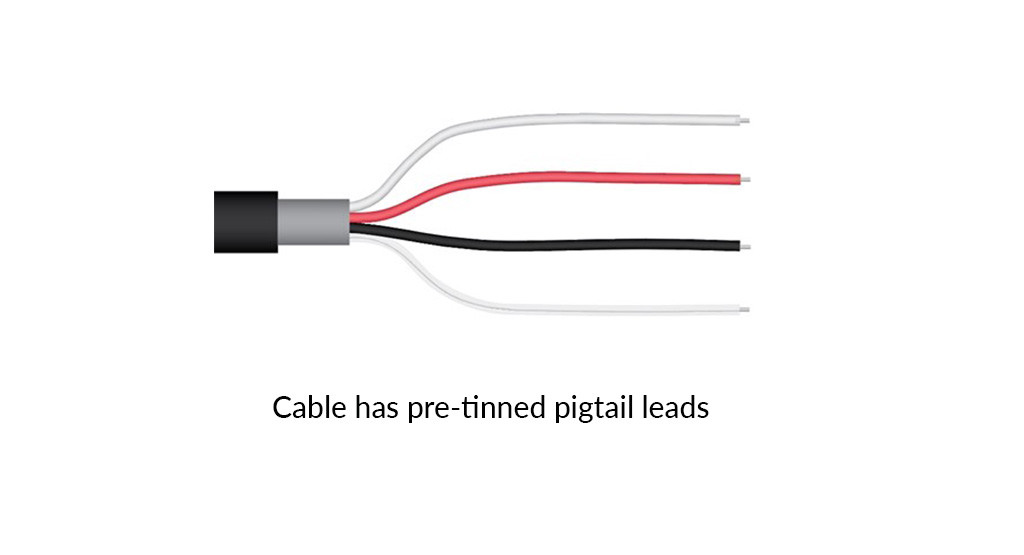

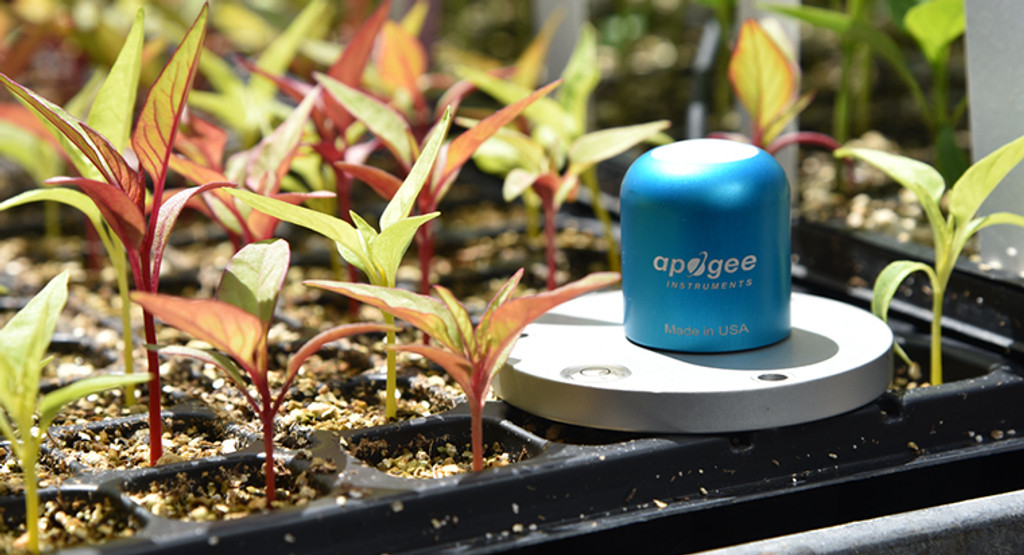

SQ-514是一種放大的全光譜量子傳感器，輸出為4至20 mA。該傳感器設計用于具有顯著背景電噪聲的環境，在許多工業應用中都可以找到這種環境。該傳感器具有堅固耐用、自清潔的傳感器外殼設計，高質量的電纜終端采用預鍍錫的辮子式引線，方便連接到數據記錄儀和控制器。典型的應用包括在室外環境、溫室和生長室中對植物冠層進行PPFD(光合光子通量密度)測量，以及在相同環境中反射或冠層下(傳輸)PPFD測量。量子傳感器也被用于測量水生環境中的PAR(光合有效輻射)/PPFD，包括生長珊瑚的鹽水水族館。傳感器包括距離頭部30厘米的IP68防水的不銹鋼電纜連接器，以簡化傳感器拆卸和更換維護和重新校準。

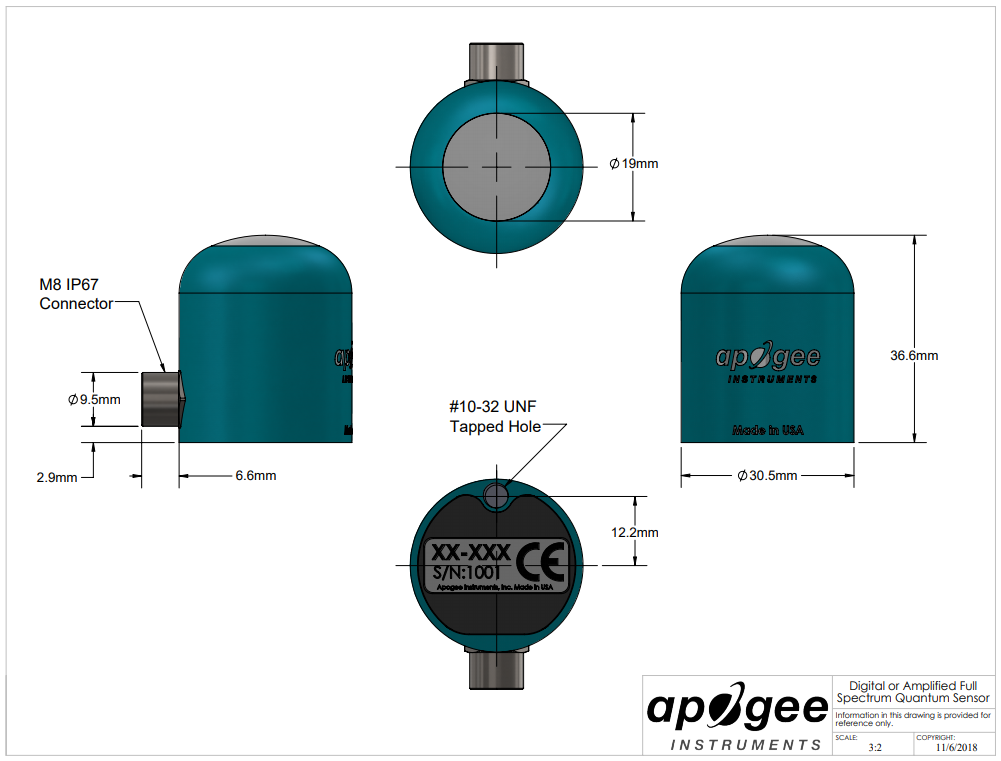

SQ-514：全頻譜 4-20 mA 輸出圖紙：

SQ-514：全頻譜 4-20 mA 輸出規格

電源	12 至 24 伏直流電
電流消耗	最大 20 毫安
輸出（靈敏度）	0.004 mA / μmol mˉ2 sˉ1
校準系數	250 μmol mˉ2 sˉ1 / mA
校準不確定度	± 5 %
輸出范圍	4 至 20 毫安
測量重復性	小于 0.5%
長期漂移	每年少于 2%
非線性	小于 1 %（高達 4000 μmol mˉ2 sˉ1）
響應時間	小于 1 毫秒
視角	180?
光譜范圍	391 至 695 nm ± 5 nm（響應大于最大值 50% 的波長）
光譜選擇性	從 412 到 682 nm 小于 10 % ± 5 nm
定向（余弦）響應	± 2 % 在 45? 天頂角，± 5 % 在 75? 天頂角
方位誤差	小于 0.5%
傾斜誤差	小于 0.5%
溫度響應	-0.1 % 每攝氏度
每日總量的不確定性	小于 5%
探測器	藍色增強型硅光電二極管
機身	帶亞克力擴散器的陽極氧化鋁機身
防護等級	IP68
操作環境	-40 至 70 攝氏度；0 至 100 % 相對濕度；可浸沒在深達 30 m 的水中
尺寸	直徑 30.5 毫米，高度 37 毫米
質量（帶 5 m 電纜）	140 克
電纜	5 m 的雙導體屏蔽雙絞線；TPR外套；尾纖引線；不銹鋼 (316)，M8 接頭
保修單	材料和工藝缺陷保修4年
制造	美國制造
