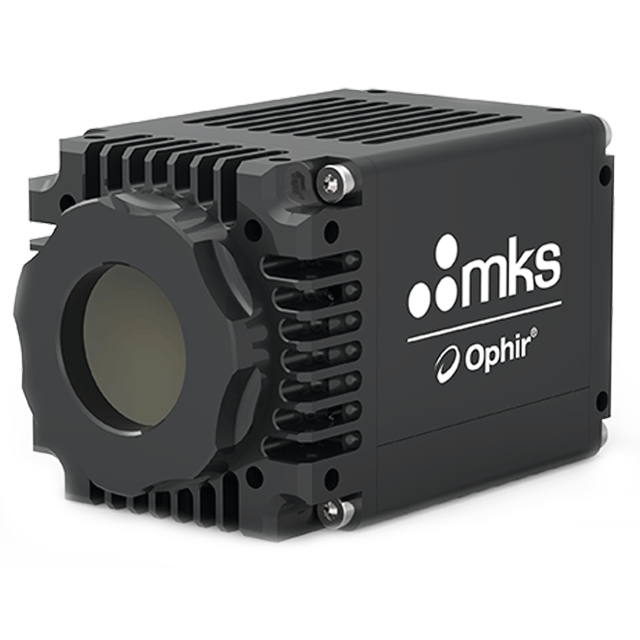

SP1203 光束分析相機

SP1203 相機準確捕獲和分析 900nm - 1700nm 的波長。它具有高分辨率 VGA 傳感器、緊湊型設計、以太網供電、無需風扇的穩定傳感器冷卻以及自動 NUC 文件校正。這種基于 InGaAs 相機的光束分析系統非常適合人眼安全的軍事、電信和醫療激光應用。

1. 640 x 512 有效區域，像素間距為 15μm

2. 近紅外性能

3. 緊湊型工業設計

4. 自動 NUC 文件校正

5. 采用專屬的UltraCal技術，以保證符合ISO標準的精確度。

6. 包含 BeamGage Professional 軟件

7. 配備 BeamGage 的 GigE 高分辨率 InGaAs 相機

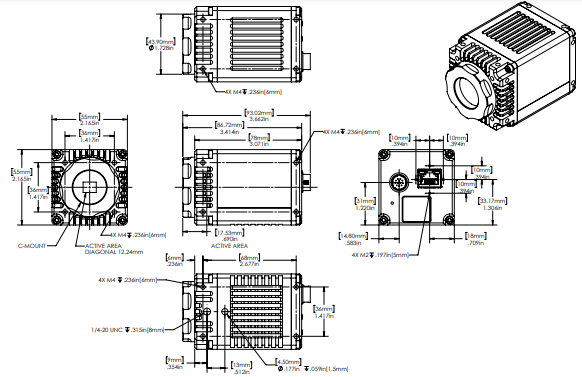

SP1203 光束分析相機圖紙

SP1203 光束分析相機規格

波長	900-1700nm
光束尺寸	150μm – 7.4mm
界面	千兆以太網
傳感器類型	InGaAs
兼容光源	CW，脈沖
活動區域	9.6 毫米 x 7.6 毫米
元素	640 × 512
有效像素間距	50μm
動態范圍	15μm
全分辨率幀率	68分貝
遵守	CE、UKCA、中國 RoHS

SP1203 光束分析相機 FAQ

相機前端到傳感器的距離是多少？

我們稱這個術語為“CCD 凹陷”。Ophir 提供不同的光束質量分析儀相機，指定用于不同的用途，因此有 2 種類型的 CCD 凹槽：大多數型號有 4.5mm CCD 凹槽。部分機型標配C接口攝像頭，攝像頭前端到傳感器的傳感器深度為17.5mm。一些過時的 Ophir 光束質量分析儀有 12.5 毫米的凹槽。

SP1203相機的飽和度是多少？

SP1203 的飽和強度在 1550nm 時為 8.9μW/cm2

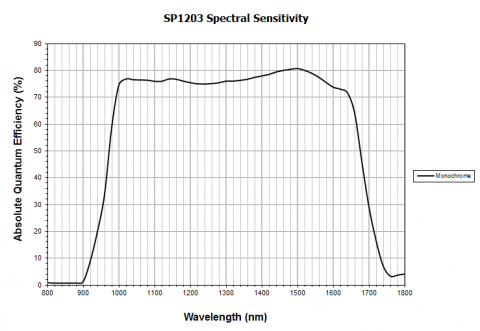

SP1203 在什么波長下響應更快？

SP1203的幀率是多少？

60 幀/秒

BeamGage 規格表中列出的有效幀速率是實際使用中通常可達到的極大速率。幀緩沖、圖像處理技術、圖形顯示和數學計算都會增加一定程度的開銷以實現更高的幀速率。這可能會受到可用 PC 硬件的進一步限制。BeamGage 具有兩種模式，幀優先級和結果優先級，它們改變了系統平衡工作的方式。結果優先獲取一個幀，執行任何啟用的圖像處理，執行所有計算并在接受來自相機的另一個幀之前更新圖形顯示。當不需要幀的時間序列并且在記錄時應始終啟用時，此模式很有用。如果在這些操作完成之前從相機準備好另一幀，幀優先模式將允許中斷計算和圖形顯示更新。當需要以極大相機幀速率收集所有幀時，這可能很有用。

SP1203 可以測量哪些光束尺寸？

150μm - 7.4mm 準確的極小光束尺寸由相機的像素尺寸得出。為了獲得準確的測量，像素必須有足夠的覆蓋范圍，以確保照亮另一個像素不會過度夸大光束大小。
