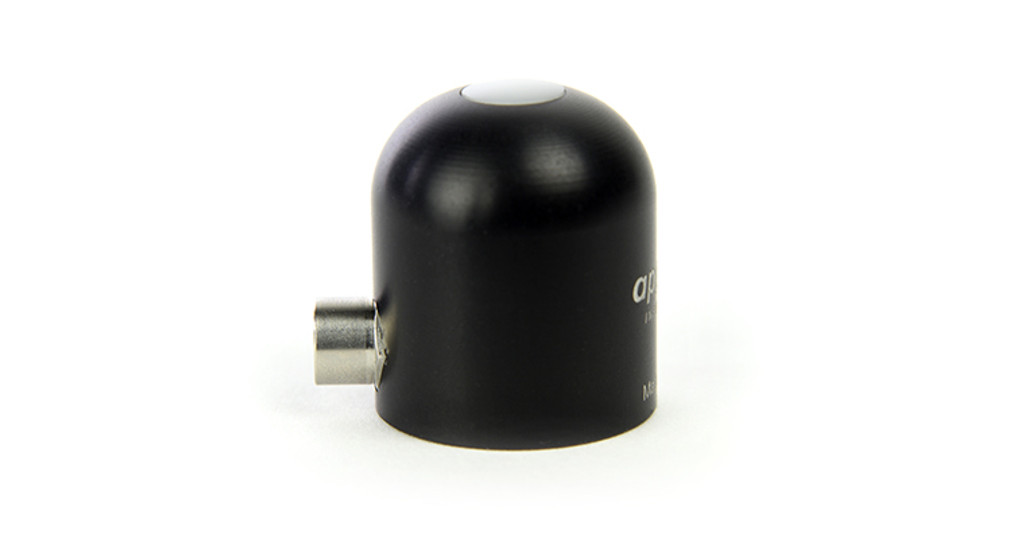

SP-215：放大的 0-5 伏日射強度計

更新時間:2025-03-13

瀏覽量:2604

品牌：APOGEE
型號：SP-215
描述：SP-215 是一種放大的模擬傳感器，具有 0 至 5.0 V 輸出。該傳感器包含一個硅電池光電二極管，具有堅固、自清潔的傳感器外殼設計，以及采用預鍍錫尾纖引線的高質量電纜端接，可輕松連接到數據記錄器...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

SP-215：放大的 0-5 伏日射強度計概括：

用戶手冊 數據表

地球表面的太陽輻射通常被定義為280到4000波長范圍內的總輻射 Nm(短波輻射)。定義了入射在水平表面上的太陽直射和漫射總輻射為全球短波輻射，或短波輻照度(入射輻射通量)，并以瓦特每平方表示 (W m-2 ，等于焦耳每秒每平方米)。

日珥計是測量全球短波輻射的傳感器。Apogee SP系列日冕計是硅電池日冕計只對太陽光譜的一部分敏感，大約350-1100納米 (大約80%的短波輻射都在這個范圍內)。然而，硅電池熱量計是校準以估計整個太陽光譜的總短波輻射。硅光電池日射強度計與氣象組織(WMO)的中等和良好的質量分類和規范為國際標準化組織(ISO) C類分類時，但由于光譜靈敏度有限，它們不符合必要的光譜規范氣象組織認證。

硅電池日冕計的典型應用包括在微波中測量入射短波輻射農業、生態和水文天氣網絡，以及太陽能電池板陣列。

Apogee Instruments SP系列日冕計由鑄造丙烯酸擴散器(濾波器)，光電二極管和信號組成處理電路安裝在陽極氧化鋁外殼，和電纜連接傳感器到一個測量設備。傳感器是盆栽固體，沒有內部空氣空間，是專為連續總室外環境中平面上短波輻射的測量。SP系列傳感器輸出與太陽總短波輻射成正比的模擬電壓。電壓信號來自傳感器與入射在平面上的輻射成正比(不一定是水平的)，其中輻射從一個半球的各個角度發出。

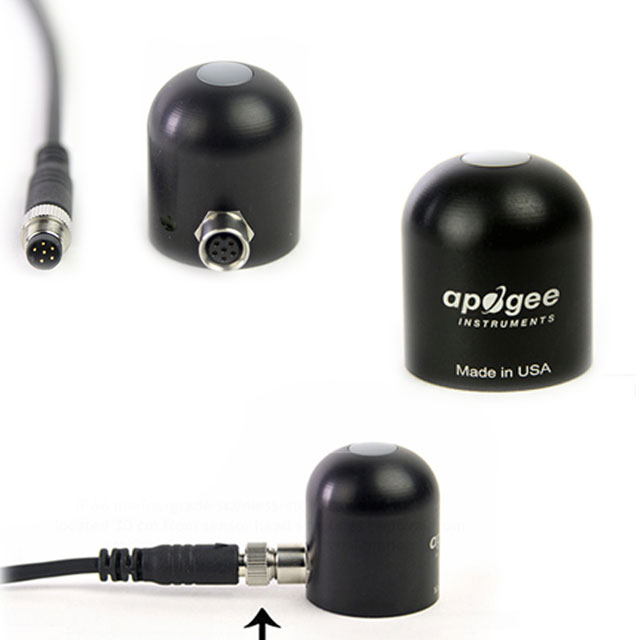

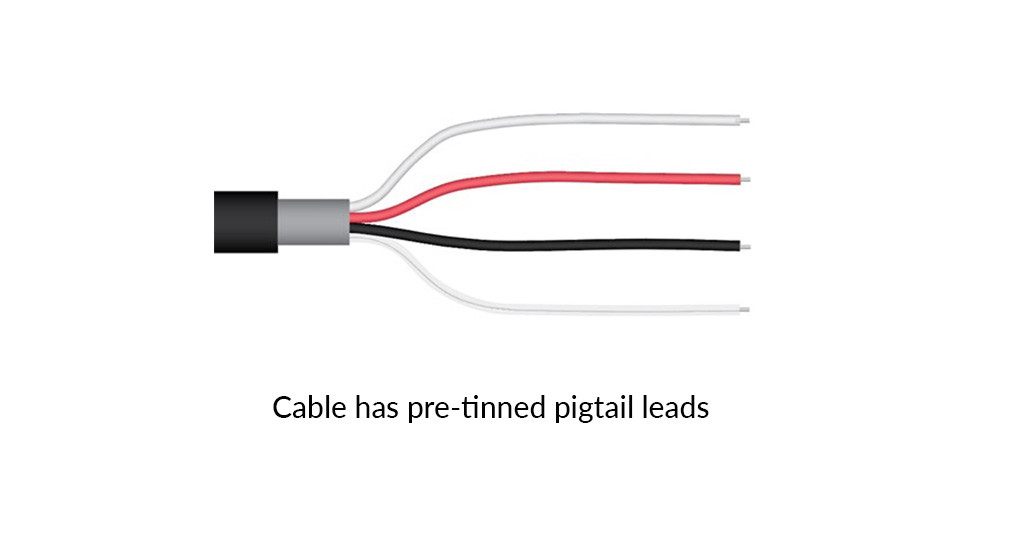

SP-215 是一種放大的模擬傳感器，具有 0 至 5.0 V 輸出。該傳感器包含一個硅電池光電二極管，具有堅固、自清潔的傳感器外殼設計，以及采用預鍍錫尾纖引線的高質量電纜端接，可輕松連接到數據記錄器和控制器。典型應用包括農業、生態和水文氣象網絡中的短波輻射測量。傳感器還用于優化光伏系統。傳感器包括 IP68 防水的不銹鋼電纜連接器，以簡化傳感器拆卸和更換以進行維護和重新校準。

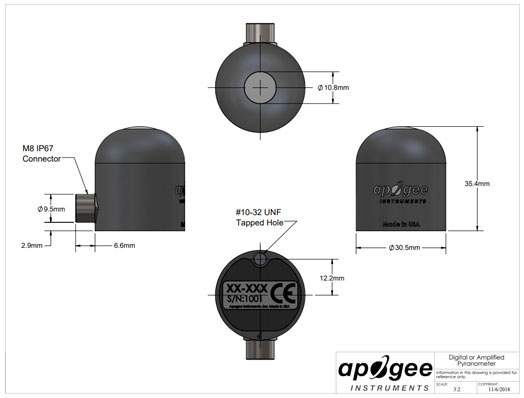

SP-215 圖紙：

SP-215 規格:

ISO 9060:2018	C級（快速反應）
電源供應	5.5 至 24 伏直流電
電流消耗	300 微安
靈敏度	2.5 mV/W mˉ2
校準系數	0.4 W mˉ2 每 mV（靈敏度的倒數）
1000 W mˉ2 時的校準不確定度	小于 3%
校準輸出范圍	0 至 5 伏
測量重復性	小于 1%
不穩定（長期漂移）	每年少于 2%
非線性	小于 1 %（高達 2000 W mˉ2，最大輻射測量為 2000 W mˉ2）
響應時間	小于 1 毫秒
視場	180?
光譜范圍	360 至 1120 nm（響應為最大值 10% 的波長）
定向（余弦）響應	± 5 % 在 75? 天頂角
溫度響應	每攝氏度 0.04 ± 0.04 %
操作環境	-40 至 70 攝氏度；0 至 100 % 相對濕度；可浸沒在深達 30 m 的水中
方面	直徑 30.5 毫米，高度 37 毫米
質量（帶 5 m 電纜）	140 克
保修單	4 年材料和工藝缺陷
制造地區	美國制造
