SI-421：SDI-12數字輸出窄視場紅外輻射計傳感器

更新時間:2025-03-13

瀏覽量:2013

品牌：Apogee
型號：SI-421
描述：SI-421 具有SDI-12數字輸出和高質量電纜，端接在預鍍錫尾纖引線中，便于連接到數據記錄器和控制器。該傳感器具有18°半角度視場，并且......
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

SI-421：SDI-12數字輸出窄視場紅外輻射計傳感器功能特性：

用戶手冊 技術圖紙 數據表

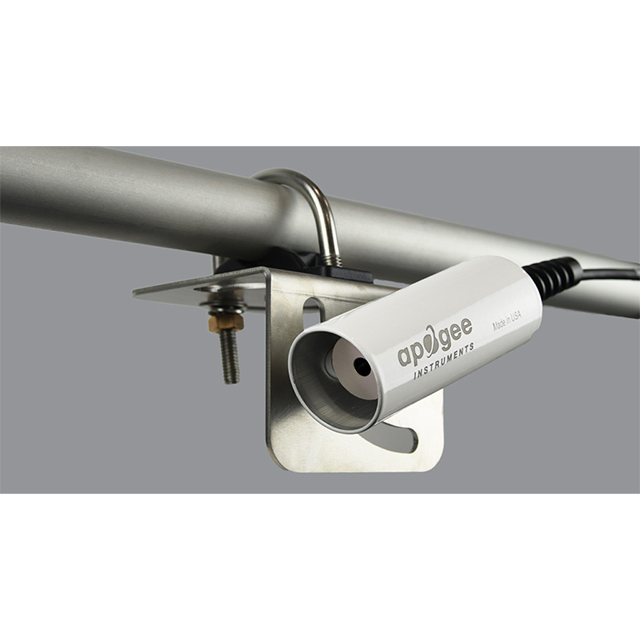

SI-421 具有SDI-12數字輸出和高質量電纜，端接在預鍍錫尾纖引線中，便于連接到數據記錄器和控制器。該傳感器具有18°半角度視場，響應時間為0.1秒。典型的應用包括用于植物水分狀況估計的植物冠層溫度測量、用于確定結冰條件的路面溫度測量以及用于能量平衡研究的地表（土壤、植被、水、雪）溫度測量。傳感器包括IP68 不銹鋼電纜連接器，距離頭部30厘米，以簡化傳感器的拆卸和更換，便于維護和重新校準。SI-421-SS設計用于安裝遠地點AM-250商用安裝支架。

SI-421：SDI-12數字輸出窄視場紅外輻射計傳感器圖紙：

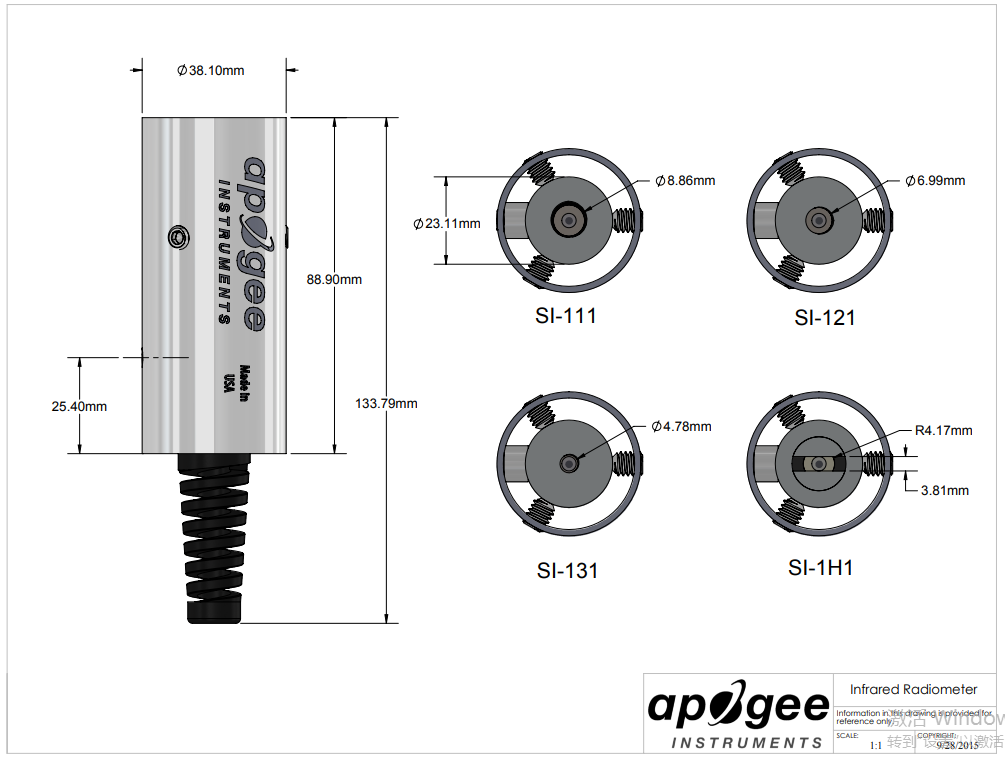

SI-421 圖紙

SI-421：SDI-12數字輸出窄視場紅外輻射計傳感器規格：

輸入電壓要求	4.5 至 24 伏直流電
電流消耗	1.5 毫安（靜態），2.0 毫安（活動）
校準不確定度（-30 至 65 C）	0.2 C，當目標和檢測器溫度在 20 C 以內時
校準不確定度（-40 至 80 C）	0.5 C，當目標和檢測器溫度相差超過 20 C
測量重復性	小于 0.05℃
穩定性（長期漂移）	當鍺過濾器保持清潔狀態時，每年斜率變化小于 2%
響應時間	0.6 秒，檢測器信號在階躍變化后達到 95% 的時間，SDI-12 電路的最快數據傳輸速率為 1 秒
視場	18°半角
光譜范圍	8 至 14 微米；大氣窗
操作環境	-50 至 80 攝氏度；0 至 100 % 相對濕度（非冷凝）
尺寸	直徑 23 毫米，長度 60 毫米
質量	190 g（含 5 m 導線）
電纜	5 米長的四芯屏蔽雙絞線，帶 TPR 護套（高防水性、高紫外線穩定性、寒冷條件下的柔韌性），可提供附加電纜
保修	質保4年，防止材料和工藝缺陷
制造	美國制造
