美國EOPC SH-35微型低振動光學快門描述：

SH-35 數據表 SH-35-M 數據表 SH-35-S 數據表

微型機械光閘/斬波器，用于低振動和精密光學元件

SH-35 型號是一款緊湊且經濟高效的機械光快門/斬波器，具有低振動特性。它在光學平臺上無縫運行，使其成為振動敏感環境的寶貴組件。無論是集成到儀器還是 OEM 產品中，該設備都以其易用性和成本效益而著稱，尤其是在大批量應用中。

多功能功能

除了用作機械光快門的功能外，SH-35 還可用作低頻光學斬波器，提供從 DC 到 50Hz 的頻率范圍。

DSH-35 驅動器：為 SH-35 型快門/斬波器量身定制的控制

專用的 DSH-35 驅動器 提供對 SH-35 快門/斬波器的精確控制。它以兩種不同的模式運行：

內部模式：將 SH-35 用作光學斬波器，具有 0.5Hz 至 50Hz 的可調斬波頻率，由內部振蕩器控制。

外部模式：將 SH-35 用作光學快門或斬波器。TTL 輸入管理葉片位置，“高”（5V） 保持快門打開，“低”（0V） 保持快門關閉。快門在 5 毫秒內快速響應 TTL 輸入。支持的最大 TTL 輸入頻率為 50Hz。

訂購信息

示例 1：零件編號帶 DSH-35-PC 的 SH-35 此部件號指定了型號 SH-35 快門，具有 0.010 英寸厚的黑色陽極氧化鋁葉片和用于水平和垂直安裝的前板。DSH-35 驅動器是一款 3.93“ x 2.6” 填充的印刷電路板驅動器，由外部 15 VDC 電源供電。

示例 2：零件號帶 DSH-35-220-BNC 的 SH-35-M 此部件號指定了 SH-35 型快門，具有 0.010 英寸厚的鋁制葉片和底座，用于水平和垂直安裝，沒有前板。DSH-35 驅動器采用外殼 （5.3“ x 5.3” x 2“） 220VAC 封裝，帶有一個用于在 220Vac 線路電壓下工作的選擇開關，以及一個用于 TTL 輸入的 BNC 連接器。

示例 3：零件號SH-35-MP-BRIGHT 帶 DSH-35-110 此部件號指定了型號 SH-35 快門，帶有 0.010 英寸厚的亮鎳鍍鎳鋁葉片。DSH-35 驅動器的外殼尺寸為 5.3“ x 5.3” x 2“，線路電壓為 110 VAC。

示例 4：零件號帶 DSH-35-110/220-BNC 的 SH-35-S-BARE 此部件號指定了帶有 #2-56 螺紋支架和 0.010 英寸厚裸鋁葉片的 SH-35 快門。DSH-35 驅動器的外殼尺寸為 5.3“ x 5.3” x 2“，帶有一個選擇開關，可在 110 VAC 或 220 VAC 線路電壓下工作，并帶有一個用于 TTL 輸入的 BNC 連接器。

特點和優勢

低振動光學快門

孔徑尺寸：直徑 0.35 英寸（9 毫米）

無咔嗒聲或敲擊聲（無硬停）

不會產生沖擊和振動

5 毫秒響應時間

可用作低頻斬波器

DC 至 50 Hz 頻率響應

可在打開或關閉位置停止

長壽命：至少 1 億次循環

無抖動操作

深色刀片，亮色可選

低成本

操作簡單

微型尺寸

易于集成到 OEM 產品中

特殊 OEM 定價

圖紙

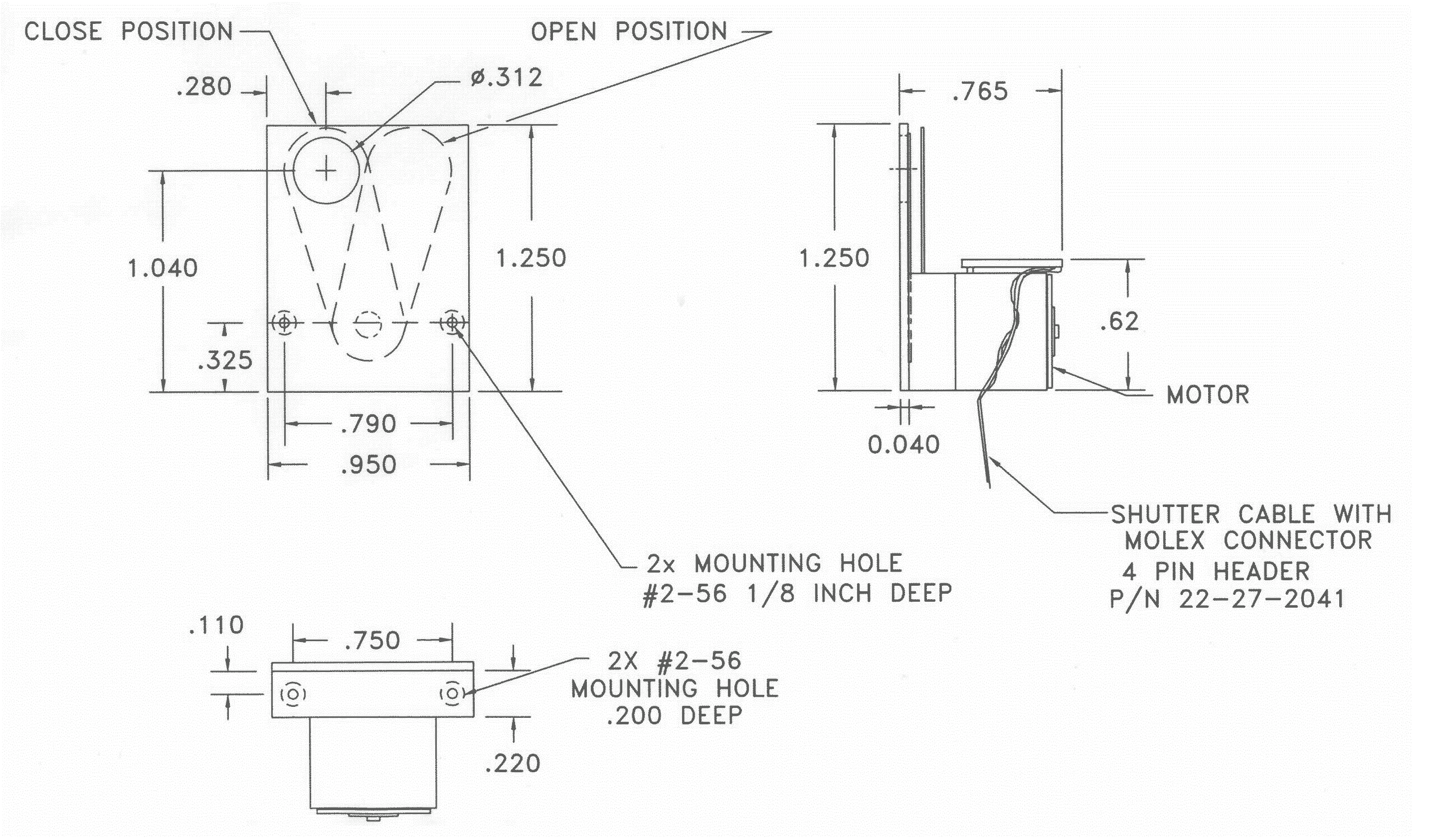

SH-35

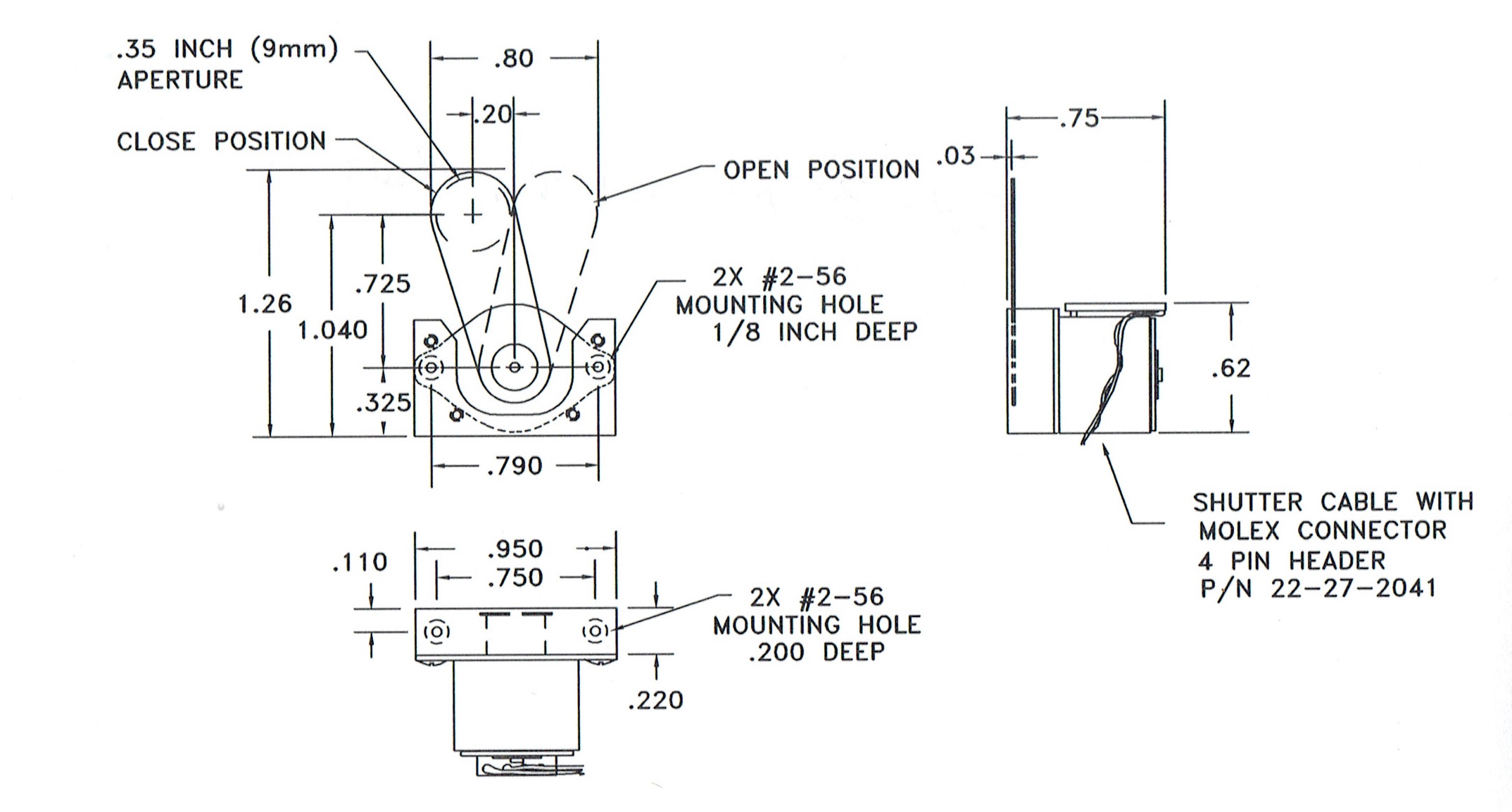

SH-35-M

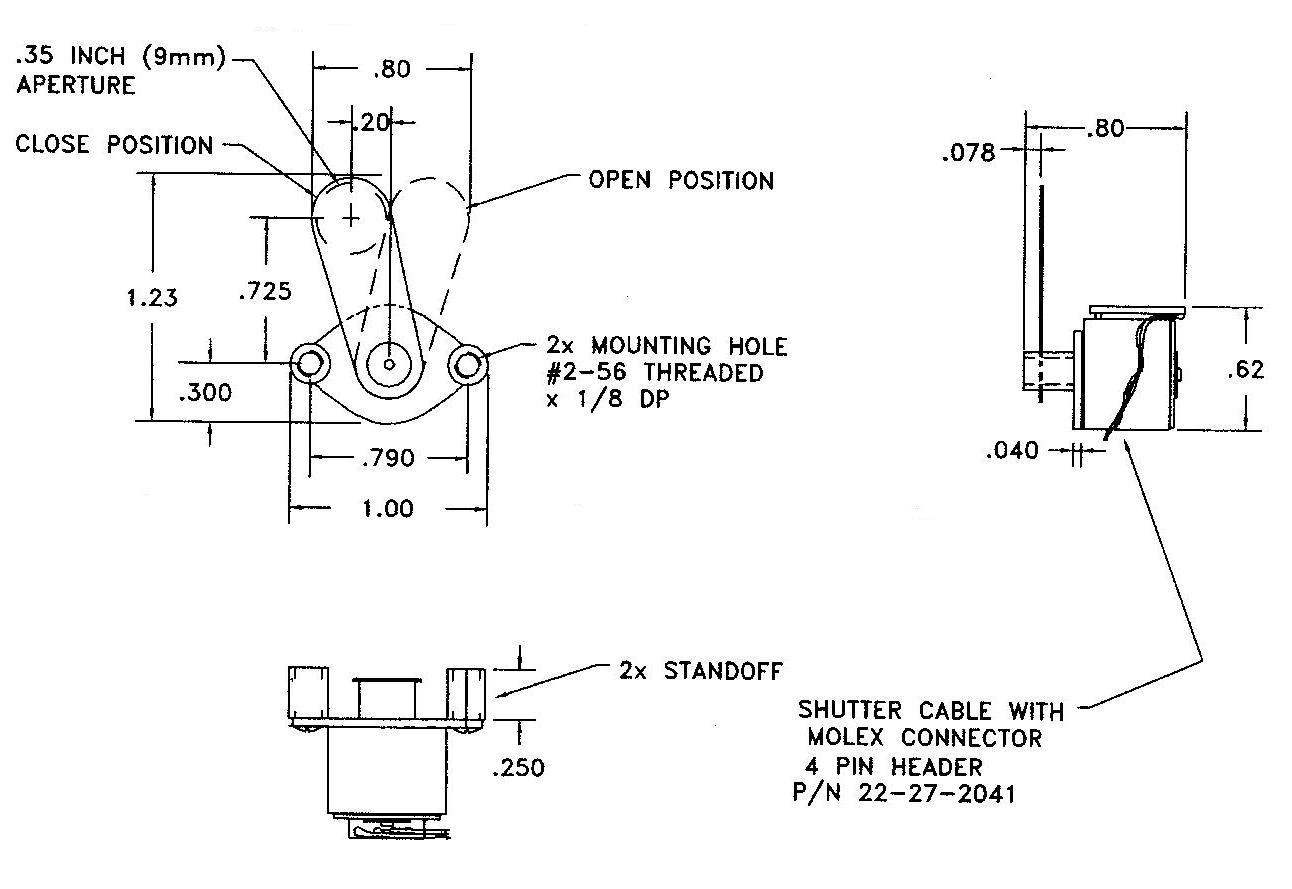

SH-35-S

產品規格

產品選項
