美國Prostat PRF-911PT ESD 封裝測試套件描述：

PRS-801B產品手冊 PRF-911產品手冊 PRS-801B數據表 PRF-911數據表

PRF-911 同心環將連接到本包裝測試套件中包含的 PRS-801B 電阻系統。該系統還將通過將以歐姆為單位的表面電阻測量值乘以 10 來獲得以歐姆/平方為單位的表面電阻率，從而為您提供表面電阻率。PRF-911PT 符合 ANSI/ESD STM11.11、ANSI/ESD STM11.12 和 IEC 61340-2-3 的要求。它還將近似于 ASTM D-257 的表面和體積電阻率測量值。

測量防靜電袋

PRF-911 同心環的小外形允許將夾具插入小型柔性容器中，例如靜電屏蔽、防靜電袋或防潮袋，而無需切割包裝。

保持一致的接觸

PRF-911 具有彈簧加載、自對準中心電極功能。這種不尋常的功能有助于保持夾具的高導電性橡膠電極表面與被測材料的一致接觸。 這減少了對夾具進行頻繁校準和對齊的需要。

用于任一測量的雙測試臺

該套件中包含的 PTB-920 雙測試臺包括一個用于 ANSI/ESD STM11.11 表面電阻測量的絕緣測試表面，該測試表面層壓到鋼測試板上，用于根據 ANSI/ESD STM11.12 進行體積電阻率測量。直徑為 4 英寸的鋼制測試臺組件包括一個香蕉插座，用于在體積測量期間連接儀器。

便攜式、寬范圍系統

該 ESD 封裝測試套件將準確測量從小于 100 歐姆（<1.0x102 歐姆）到大于 1.0x1012 歐姆（>1.0x1013 歐姆/平方）的電阻。PRF-911 的設計使其可以連接到 PRS-801B 的接地參考或接地，以最大限度地減少外來場和電荷對測量的影響。

特性

根據 ANSI/ESD STM11.11 進行表面電阻測量

根據 ANSI/ESD STM11.12 進行體積電阻測量

符合 IEC 61340-2-3 的要求

根據 ASTM D-257 進行近似的表面和體積電阻率測量

ESD 封裝的電阻測量

非常適合測量靜電屏蔽和防靜電袋

還將測量防潮袋的阻力

包括 PRS-801B 寬范圍電阻系統

還包括 5 磅的重量

包裝在硬殼手提箱中

包括可追溯至 NIST 的校準證書

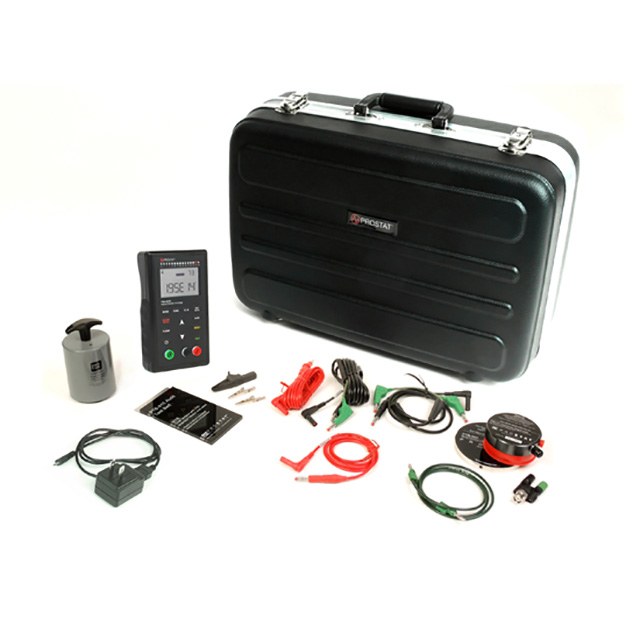

已包含

PRS-801B 電阻計

801B-012 鋰離子電池組

800LB 10 英尺硅膠測試引線 - 黑色

800LR 10 英尺硅膠測試引線 - 紅色

800PSL 高級屏蔽測試引線

800TVL 高阻電壓測試線

PAS-853S 測試引線分流器

PTB-915 審計試驗臺

800B-001 AC/DC 電源

800B-002 微型 USB 電纜

RS-801BC 斗牛犬夾

PSI-870MAC 金屬夾 （2）

Connect 2.0 PC 實用軟件

PRF-911 同心環

PTB-920 雙測試臺

PRF-911GGL 36“ 綠色測試線

PRF-911 BNC 適配器

PRS-801W 5磅導電橡膠電極 （1）

PMK-151C 便攜箱
