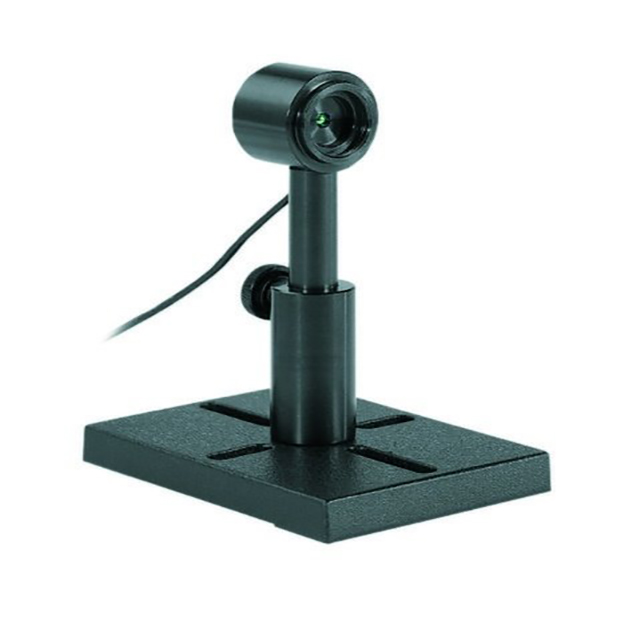

PD300-IRG 靈敏光電二極管激光測量傳感器概述：

PD300-IRG 是一款用于電信應用的靈敏光電二極管激光測量傳感器。它可以接受光纖輸入或 5mm 孔徑的自由空間。它有一個可拆卸的過濾器。不帶濾光片時，其光譜范圍為800 - 1700nm，功率測量范圍為10pW - 800μW。使用過濾器時，光譜范圍為 950 - 1700nm，功率范圍為 20μW - 150mW。該傳感器帶有一根 1.5 米長的電纜，用于連接到儀表或 PC 接口。

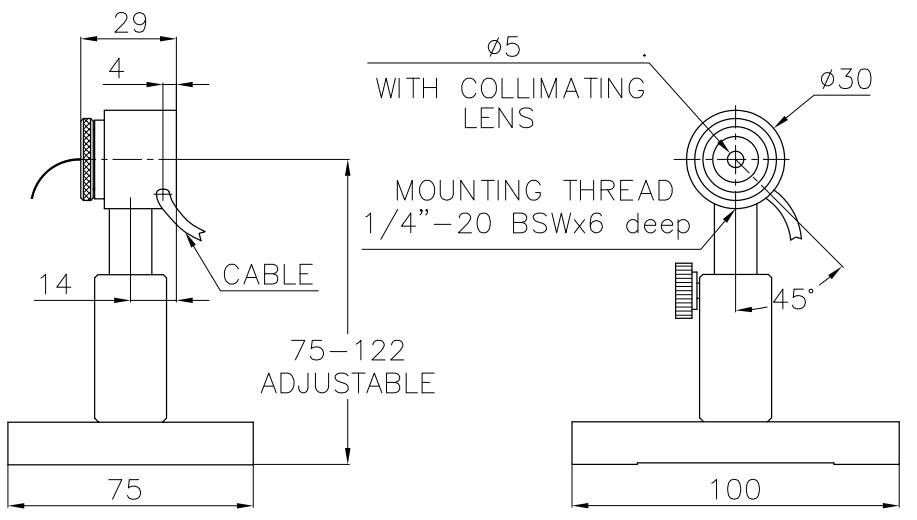

PD300-IRG 產品圖紙：

主要參數：

問題歸納：

用光電二極管測量脈沖激光器的平均功率

背景

當使用 PD300 或 IS6-D-VIS 等光電二極管檢測器測量平均功率時，最大功率或飽和功率由光電二極管在保持線性的同時可以產生的最大光電流決定。裸硅光電二極管的飽和功率通常為 3mW。以濾波器的形式或通過使用積分球來增加衰減自然會增加傳感器整體的飽和功率。

CW 中的光電二極管飽和

當光電二極管被 CW 激光輻射照射時，載流子（電子和空穴）的產生速率穩定。光電二極管內部存在的電場導致電子和空穴向陽極和陰極的不同方向漂移，從而產生由顯示單元測量的光電流。這些載流子中的一小部分在離開光電二極管之前會重新組合，因此不會影響測量的光電流。當光電流達到約1mA時，顯示單元負載電阻上的電壓開始與分離的光生電荷之間的電位相匹敵。光電二極管的內部電位不足以推動額外的電流通過電路，光電二極管響應變得飽和。

其他光電二極管傳感器的飽和能量

通過測量基本光電二極管的飽和脈沖能量，能夠通過考慮每個傳感器中存在的不同衰減來計算其他光電二極管功率計的飽和脈沖能量。在使用脈沖激光器時，重要的是要確保平均功率和脈沖能量都不超過最大值。
