英國Raptor Photonics Ninox 640 SU 高分辨率、低噪音、深冷、數字SWIR相機

更新時間:2025-03-13

瀏覽量:854

品牌：美國Torrent Photonics
型號：Ninox 640 SU
描述：Ninox 640 SU是一款真空冷卻至 -80°C 的 InGaAs 相機，可提供低暗電流，曝光時間長達 5 分鐘。Ninox Ultra 結合了高增益下 <40e- 的低讀取噪聲和 -80°C 時...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

英國Raptor Photonics Ninox 640 SU 高分辨率、低噪音、深冷、數字SWIR相機描述：

US Letter數據表  A4數據表  用戶手冊

Ninox 640 SU是一款真空冷卻至 -80°C 的 InGaAs 相機，可提供低暗電流，曝光時間長達 5 分鐘。Ninox Ultra 結合了高增益下 < 40e- 的低讀取噪聲和 -80°C 時 < 300e/p/s 的暗電流讀數，是靈敏的 SWIR 相機，非常適合使用較長曝光時間對微弱信號進行成像。它提供 640×512 的分辨率，像素間距為 15μm x 15μm。該攝像機還提供 56dB 的高場景內動態范圍（高增益），可同時捕捉場景的明亮和黑暗部分。Ninox 640 SU 是 Ninox 640 和 Ninox 1280 相機的后續產品。

特點

真空冷卻至 -80°C – 實現長曝光時間

低暗電流和讀取噪聲– 打造出靈敏度高的 SWIR 相機

15μm x 15μm 像素間距 – 實現高空間分辨率

PentaVac 真空技術 – 保證傳感器的保護和完整性

應用

藝術檢查

天文學

光束分析

高光譜成像

體內/NIR-II 成像

顯微鏡

半導體檢查

太陽能電池檢查

熱成像

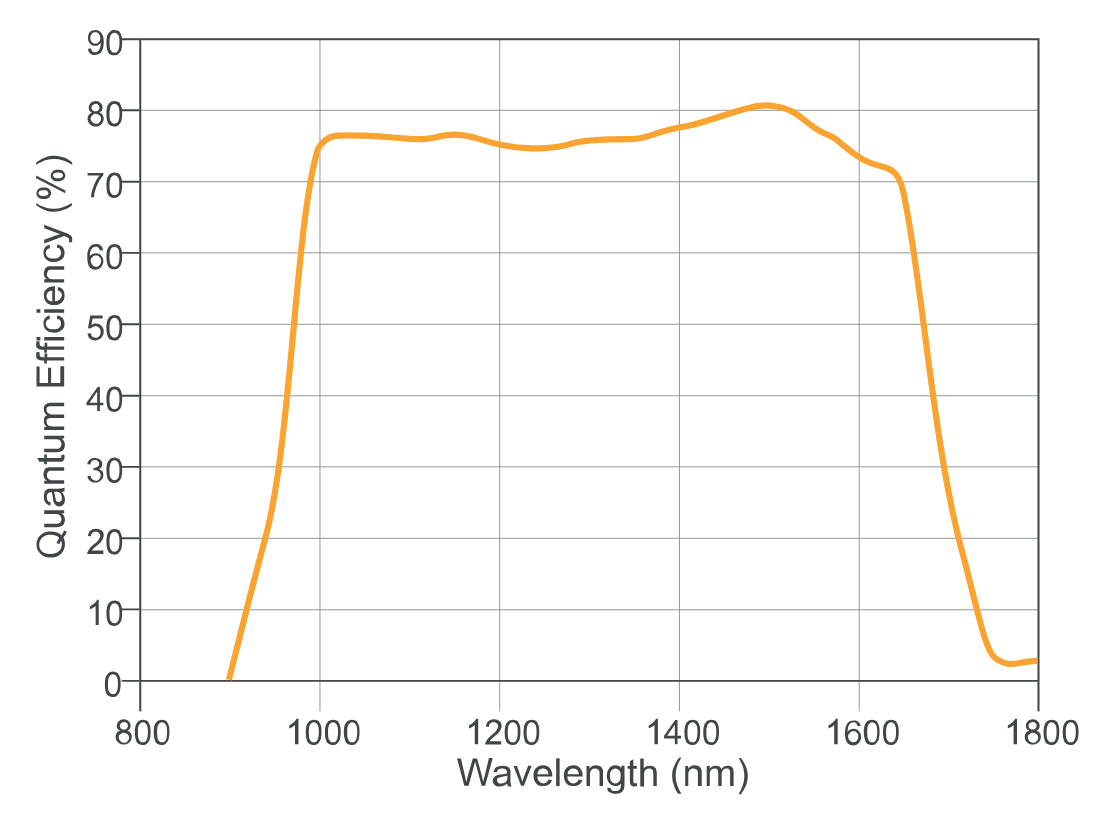

QE 曲線

技術規格

傳感器類型	InGaAs PIN-Photodiode
有效像素	640 x 512
像素間距	15μm x 15μm
有效面積	9.6mm x 7.68mm
光譜響應	0.4μm to 1.7μm
噪聲 (RMS)	HG: < 40e- (Typical <33e-) LG: < 96e- (Typical <92e-)
量子效率	80% @ 1.5μm
像素深度	Low Gain: >85ke-, High Gain: >18.5ke
像素可操作性	>99%
暗電流	< 300 @-80°C
數字輸出格式	16 bit CameraLink (Base configuration) / SDR
曝光時間	20μs - 300 secs *
快門形式	Global shutter
幀速	98Hz
光學接口	Low Gain: 59.6dB High Gain: 56dB
數據接口	C-mount (selection of SWIR lens available)
動態范圍	16 bit Camera Link (Base Configuration / SDR)
觸發	Trigger IN and OUT - TTL compatible
電源	12V DC ±10%
TEC	-80°C with liquid cooling
圖像校正	2 Point NUC (Offset & Gain) + pixel correction
串行通訊控制功能	Exposure, Non Uniformity Correction, TEC
相機功耗	< 120W (TEC ON, NUC ON)
工作溫度	-20?C to +55?C
儲存溫度	-30?C to +60?C
尺寸&重量	120.9mm x 140.2mm x 113.1mm / < 1.9kg
