IPT-20 - IPT-21 過程變送器描述：

操作說明 #1 操作說明 #2

IPT-2x型壓力變送器具備本安型和隔爆外殼點火保護型（符合ATEX和IECEx）兩種版本，且兩種版本都支持4 ... 20 mA、4 ... 20 mA HART®、PROFIBUS® PA或FOUNDATION Fieldbus? 輸出信號，可滿足對測量技術有高要求的相應應用。

該型號變送器的測量范圍為0 ... 0.01 MPa至0 ... 400 MPa（0 ... 0.15 to 0 ... 60,000 psi），可自由選擇調節比，可滿足大部分應用要求。此外，該型號變送器不僅可提供各種不同的過程連接，并可提供廣泛可能性的金屬測量原件，可滿足所有行業應用要求。

該型號變送器具有七種不同外殼結構，用戶可根據具體應用環境選擇適用的外殼結構，幾乎所有的應用環境都能找到適用的外殼結構。

外殼可以自由旋轉330°，具有塑料、鋁和不銹鋼三種材質。對于有高應用要求的食品行業和制藥行業應用，我們還可提供電解拋光的不銹鋼 (316L) 外殼。

與它的4…20 mA, 4…20 mA HART®，PROFIBUS®PA或FOUNDATION現場總線?輸出信號，結合本質安全或隔爆外殼點火保護類型(符合ATEX和IECEx)，模型IPT-2x非常適合對測量技術有較高要求的應用。

應用廣泛

由于可用測量范圍為 0 ... 0.1 bar 至 0 ... 4,000 bar [0 ... 0.15 至 0 ... 60,000 psi] 和可自由選擇的量程比，該儀器可用于在幾乎任何應用程序中。金屬測量元件提供的大量過程連接和廣泛的可能性使其適用于所有行業。

有七種不同的外殼變體可供選擇，因此可以選擇適合每種操作環境的變體。

表殼本身可以旋轉 330°，有塑料、鋁和不銹鋼材質可供選擇。 電拋光不銹鋼外殼 (316L) 可滿足食品和制藥行業的高要求。

易于配置和操作

儀器的服務和配置是使用可選的顯示和操作模塊進行的，可以安裝在四個位置。操作菜單的結構簡單明了，標配了九種可選語言。或者，可以使用 PACTware? 免費且非專有的配置軟件來設置運行參數。特定于儀器的 DTM 可以輕松集成到相應的過程控制系統中。

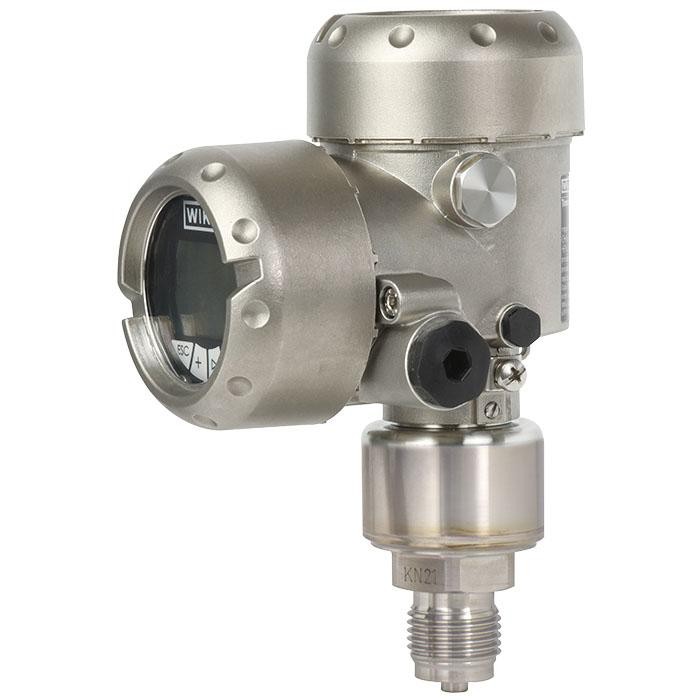

雙腔表殼，鑄不銹鋼

單室外殼，電拋光不銹鋼，用于衛生應用

應用

化學和石化工業

工藝工程

醫藥行業

食品飲料行業

危險區域

特殊功能

符合 ATEX 和 IECEx 的防爆保護

適用于 SIL 2 (SIL 3) 的應用

焊接金屬測量元件

七種不同的案例變體

根據 FDT（現場設備工具）概念，通過 EDD 和 DTM（設備類型管理器）進行配置，例如 PACTware
