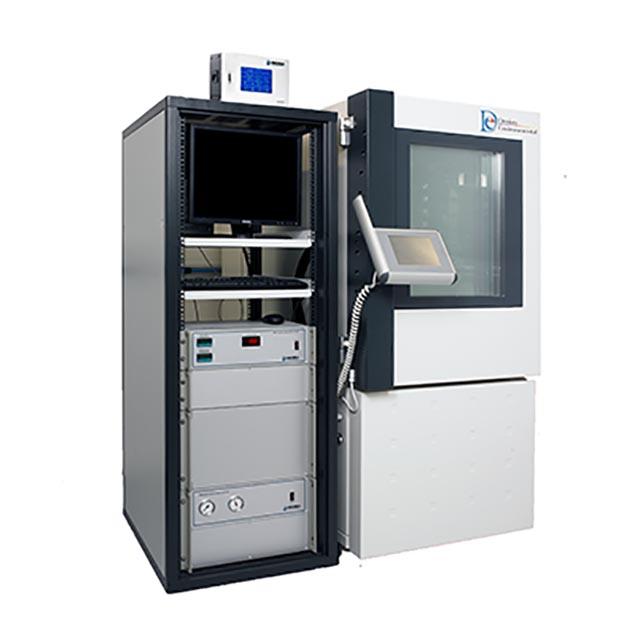

HG10 濕度探頭自動校驗儀 PST/Michell

更新時間:2025-03-13

瀏覽量:2122

品牌：PST/Michell
型號：HG10
描述：Michell HG10濕度校驗儀是電腦控制的全自動濕度探頭校驗系統。HG10可以重復的設置相對濕度 1至95% RH (-50 至 +50°Cdp) ，溫度在+20 至 +50°C范圍內的設定點，具...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

HG10 濕度探頭自動校驗儀描述：

產品手冊

基準式濕度儀控制濕度發生

特點

配有基準濕度儀的自動校驗系統

寬泛的濕度發生范圍 1 至 95% RH, -50 至 +50°Cdp

高精度 ±0.1°C

用戶可自定義溫度和濕度，校驗周期可自動運行，無需實時監控

生成的相對濕度點之間的變化非常快

Michell HG10濕度校驗儀是電腦控制的全自動濕度探頭校驗系統。HG10可以重復的設置相對濕度 1至95% RH (-50 至 +50°Cdp) ，溫度在+20 至 +50°C范圍內的設定點，具有的穩定性。HG10配置了冷境式露點儀，可溯標準，由此該系統適用于校驗實驗室。

提供的PC軟件允許創建自動校準程序，在一系列設定工況條件下，評估濕度傳感器的性能。冷鏡標準所測量的值在一個封閉的控制回路中使用，可以不斷重復生成設定值。

規格

特性
特性	19” 機架, H=2.1m (6.8’)
電壓		100-115 V 或 220 - 240 V 50/60Hz
變壓吸附干燥機
氣體輸出		流量: 7 Nl/min (14.8 scfh) 氣壓: 0.68 barg (10 psig) 水分含量: <1ppm (<-75°Cdp (<-103°Fdp))
氣源		流量: 10 Nl/min (21.2 scfh) Pressure: 5 ~ 7 barg (70 ~ 100 psig) Moisture Content: 無油無液體
類型		雙筒干燥劑，壓力切換
干燥劑		4 ?ngstr?m 分子篩 (4-8 目)
計時器		轉輪式
操作溫度		+5 ~ +35°C (+41 ~ +95°F)
發生器
發生范圍		濕度: 1 ~ 95% RH (-50 ~ +50°Cdp (-58 ~ +122°Fdp)) 濕度: 取決于腔室溫度
氣體輸出		空氣 2 Nl/min (4.2 scfh) @ 0.5 barg (7 psig) 通過加熱管路
雙級MFC混合		雙級質量流量計
功耗		5 50 V A 最大
操作溫度		操作溫度+5 ~ +40°C (+41 ~ -104°F); 10 ~ 90% RH
外殼		19” 機架, H= 2.1m (6.8”)
控制系統		閉路反饋
S8000 Remote 露點傳感器性能
Performance
精度		±0.1°C (±0.18°F)
重復性		±0.05°C (±0.09°F)
測量技術		冷鏡
傳感器	2-Stage	High Temp PEEK	Climatic head
露點范圍	––40°Cdp @ 傳感器溫度 +20°C +90°Cdp @ 傳感器溫度 +90°C	–40°Cdp @ 傳感器溫度 +20°C +120°Cdp @ 傳感器溫度 +120°C	–10°Cdp @傳感器溫度+20°C +120°Cdp @傳感器溫度+120°C
溫度范圍	–40 ~ +90°C	–40 ~ +120°C	–40 ~ +120°C
%RH范圍	<0.5 ~ 100%	<0.5 ~ 100%	10 ~ 100%
露點最小測量值 @20°C	–40°C	–40°C	–10°C
可選的鏡面材料		鍍金銅（標準）、金螺柱、鉑螺柱**
可選的傳感器主體材料		乙縮醛（標準），高溫PEEK，陽極氧化鋁**
響應速度		響應速度1°C/sec (1.8°F/sec)加穩定時間
操作壓力		操作壓力標準20 barg (290 psig) 高壓板: 最大250 barg (3625 psig)
遠傳型 PRT
溫度測量		4線制Pt100, 1/10 DIN class B
精度		±0.1°C (±0.18°F)
電纜長度		2m (6.6ft) (最長250m (820ft))
可選的遠程壓力傳感器
測量范圍		測量范圍0 ~ 25 bara (0 ~ 377 psia)
精度		精度全量程的0.25% Full Scale
測量單位		psia, bara, KPa or MPag
壓力傳感器螺紋		1/8” NPT
顯示
分辨率		分辨率根據參數，用戶可選擇0.001
測量單位		露點和溫度°C and °F 濕度計算值%RH, g/m3, g/kg, ppm , %Vol, ppm (SF ),
輸出		模擬數字: 3 通道，用戶可選 4–20 mA, 0–20 mA或0–1 V Modbus RTU over USB和可選的Modbus RTU 通過 RS232 或RS485, 或 Modbus TCP over ethernet. 報警: 一個過程報警，一個故障報警，1A@30 V DC
HMI		5.7” LCD觸摸屏
數字記錄		SD卡 (512Mb內存) 和 USB接口 SD 卡 (FAT-16) 最多– 2Gb，允許記錄2400萬條數據或 560 天，2秒記錄間隔
環境		–20 ~ +50°C (–4 ~ +122°F)
供電		85 ~ 264 V AC, 47/63 Hz
功耗		100 V A
機械性能
尺寸（儀表）		190 x 255 x 215mm (7.5 x 10.0 x 8.4”) h x w x d
尺寸（傳感器）		?45 x 128mm 帶 M36 x 1.5-6g安裝螺紋
重量		4.2kg (9.26lbs)
電纜長度		3, 5 或 10m (9.8, 16.4 或 32.8ft)
常規參數
存儲溫度		–40 ~ +60°C (–40 ~ +140°F)
檢測系統		具有自動調節功能的單光學檢測系統
檢準		4點可追溯內部校準為標準; UKAS認證標準可選 – 請咨詢 Michell Instruments
