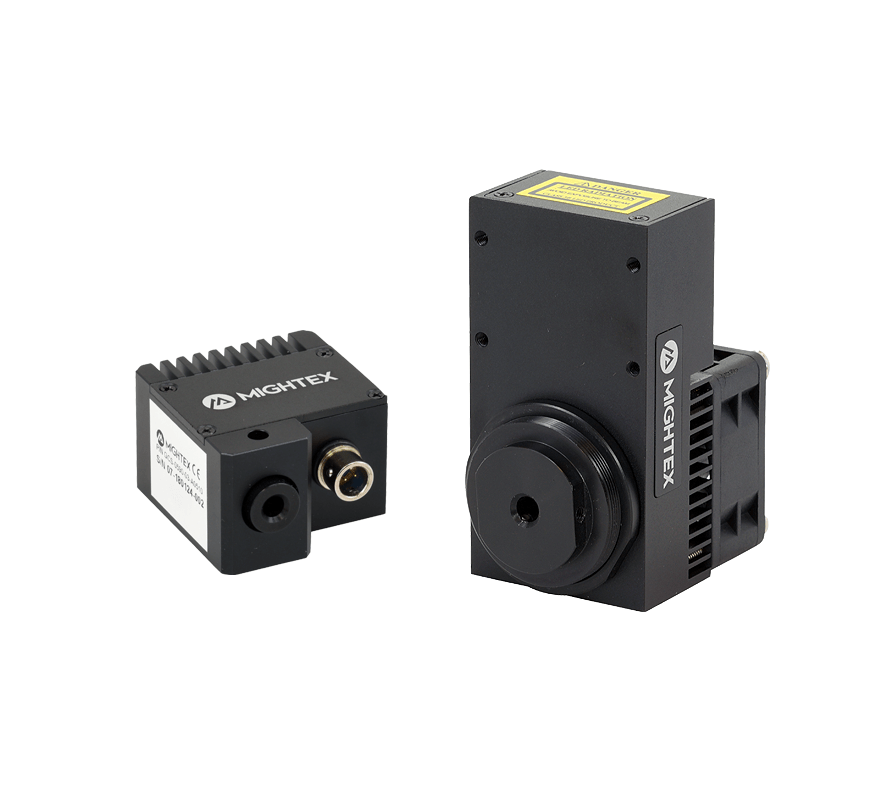

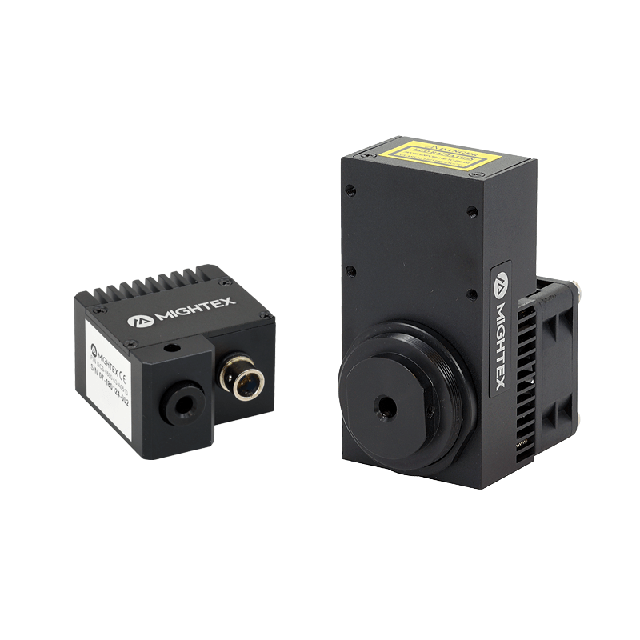

加拿大Mightex 高功率光導耦合 LED 光源

更新時間:2025-03-13

瀏覽量:2377

品牌：加拿大Mightex
型號：GCS 系列
描述：Mightex GCS 系列高功率 LED 光源設計用于將 LED 光高效耦合到液體光導（LLG）或光纖束中。幾乎所有芯徑從 3 mm 到 8 mm 不等的光導都可以與 GCS 系列光源一起使用。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

加拿大Mightex 高功率光導耦合 LED 光源描述：

Mightex GCS 系列高功率 LED 光源設計用于將 LED 光高效耦合到液體光導（LLG）或光纖束中。幾乎所有芯徑從 3 mm 到 8 mm 不等的光導都可以與 GCS 系列光源一起使用。請注意，光導和適配器單獨出售。GCS 系列還具有用于安全連接的鎖定電氣連接器。GCS 系列是為一般實驗室和 OEM 應用而設計的通用光源。所有 Mightex LED 驅動器（如 SLC 系列或其他 LED 驅動器和電流源）都可用于驅動 GCS 系列光源。一體式機加工鋁合金外殼具有集成散熱器和多個安裝孔。

產品組合中增加了多芯片 LED 發射器（Type-B）。其中一些 7W 至 15W LED 的總光功率超過 1W，是單芯片 LED （Type-A）功率的四倍。具有更高功率的型號（即 7W 或更高的 B 型）具有冷卻風扇，并且與其他型號相比具有不同的外形尺寸。請仔細檢查安裝圖紙。冷卻風扇的電源包含在 LED 光源的價格中。

要驅動 GCS LED 光源，可以使用 Mightex 提供的各種 LED 控制器中的任何一種：

軟件控制的 LED 控制器

手動 LED 驅動器

特征

高輸出功率

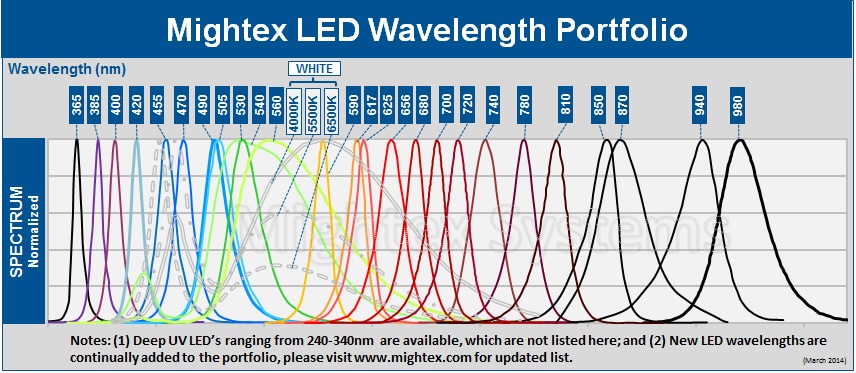

可見光、紫外和近紅外波長選擇廣泛

可互換的液體光導或光纖束

緊湊的機加工金屬外殼，帶集成散熱器

適用于實驗室和 OEM 應用的多種安裝功能

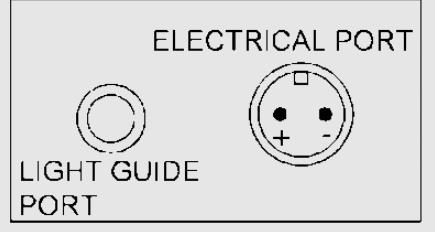

鎖定電氣連接器

應用

顯微術

熒光

傳感器

半導體設備

檢測儀器

醫療器械

機器視覺

產品規格

Type-A GCS（被動冷卻，無冷卻風扇）
Type-B GCS（帶冷卻風扇）

零件編號⁽¹⁾	波長代碼	類型⁽²⁾	描述	波長(nm)	I_op (mA)	V_op (V)	典型輻射通量(mW) ⁽³⁾
GCS-0310-03-xxxx	0310	A	DUV 310nm	310	600	5.8	24
GCS-0325-03-xxxx	0325	A	DUV 325nm	325	600	4.7	14
GCS-0340-02-xxxx	0340	A	DUV 340nm	340	350	4.3	12
GCS-0365-04-xxxx	0365	A	UV 365nm	365	1000	3.65	220
GCS-0365-13-xxxx	0365	B	UV 365nm, 13W	365	3500	3.85	950
GCS-0380-03-xxxx	0380	A	UV 380nm, 3W	380	1000	3.2	80
GCS-0385-04-xxxx	0385	A	UV 385nm	385	1000	3.65	300
GCS-0385-07-xxxx	0385	B	UV 385nm, 7W	385	500	15	330
GCS-0385-11-xxxx	0385	B	UV 385nm, 11W	385	700	15.5	410
GCS-0385-13-xxxx	0385	B	UV 385nm, 13W	385	3500	3.75	1180
GCS-0390-03-xxxx	0390	A	UV 390nm	390	1000	3.1	165
GCS-0395-03-xxxx	0395	A	UV 395nm	395	1000	3.1	180
GCS-0400-03-xxxx	0400	A	UV 400nm, 3W	400	1000	3.1	175
GCS-0405-03-xxxx	0405	A	UV 405nm	405	1000	3	215
GCS-0410-03-xxxx	0410	A	410nm	410	1000	3	210
GCS-0415-03-xxxx	0415	A	415nm	415	1000	3	210
GCS-0430-02-xxxx	0430	A	430nm	430	500	3.8	130
GCS-0455-03-xxxx	0455	A	Royal Blue	455	1000	3.0	300
GCS-0470-03-xxxx	0470	A	Blue	470	1000	3.2	130
GCS-0470-15-xxxx	0470	B	Blue, 15W	470	1000	15	400
GCS-0471-04-xxxx	0471	A	Blue	471	350	3	95
GCS-0490-01-xxxx	0490	A	490nm	490	350	3.5	85
GCS-0505-04-xxxx	0505	A	Cyan	505	1000	3.9	30
GCS-0505-12-xxxx	0505	B	Cyan	505	1000	12.2	200
GCS-0530-03-xxxx	0530	A	Green	530	1000	2.85	120
GCS-0530-15-xxxx	0530	B	Green, 15W	530	1000	15	180
GCS-0560-02-xxxx	0560	A	560nm, broadband	560	700	2.9	120
GCS-0590-03-xxxx	0590	A	Amber	590	1000	3.2	35
GCS-0617-02-xxxx	0617	A	Red-Orange	617	700	2.3	100
GCS-0617-07-xxxx	0617	B	Red-Orange, 7W	617	700	9.6	175
GCS-0625-03-xxxx	0625	A	Red	625	1000	3	100
GCS-0625-07-xxxx	0625	B	Red, 7W	625	700	9.6	200
GCS-0700-01-xxxx	0700	A	700nm	700	500	2.1	35
GCS-0720-01-xxxx	0720	A	720nm	720	600	2.2	50
GCS-0740-03-xxxx	0740	A	740nm	740	1000	2.9	130
GCS-0810-02-xxxx	0810	A	810nm	810	800	2.2	80
GCS-0850-03-xxxx	0850	A	850nm	850	1000	3	150
GCS-0870-01-xxxx	0870	A	870nm	870	700	1.9	75
GCS-0910-02-xxxx	0910	A	910nm	910	1000	1.9	80
GCS-0940-02-xxxx	0940	A	940nm	940	1000	2.4	125
GCS-0980-01-xxxx	0980	A	980nm	980	500	1.4	20
GCS-3000-03-xxxx	3000	A	Warm White	3,000K	1000	2.8	80
GCS-3000-12-xxxx	3000	B	Warm White, 12W	3,000K	1000	12	240
GCS-4000-04-xxxx	4000	A	Warm White	4,000K	1000	3.9	95
GCS-5500-04-xxxx	5500	A	Cool White	5,500K	1000	3.9	95
GCS-5500-12-xxxx	5500	B	Cool White, 12W	5,500K	1000	12	300
GCS-6500-04-xxxx	6500	A	Glacier White	6,500K	1000	3.6	95
GCS-6500-15-xxxx	6500	B	Glacier White, 15W	6,500K	1000	15	300

注意：（1）. “xxxxx” 是光導適配器代碼，參見下面的光導適配器表（僅適用于 Type A GCS）;
（2）. Type-A、Type-B 和 Type-H LED 光源有不同的安裝圖紙。A 型不包括冷卻風扇，而 B 型和 H 型則包含。訂購 B 型 LED 的 LED 控制器時，請確保將 AC/DC 電源適配器從“標準”12V 升級到 24V。對于某些 LED 控制器，不建議在同一控制器上混合使用 Type-A 和 Type-B LED。請檢查控制器規格以確認。專為Type-H光源設計的控制模塊為BLS-13000-1E或BLS-18000-1（單獨出售），與合適的AC/DC電源適配器配對，無需單獨升級;
（3）的。在 1 米長、3 毫米芯、0.59 數值孔徑（NA）液體光導的出口端測量。由于制造工藝和操作參數（如溫度和電流）的變化，任何給定 LED 的實際輸出可能會有所不同。規范旨在用作指導原則。

Type-H GCS（大電流，帶冷卻風扇）

Part Number⁽¹⁾	波長代碼	類型 ⁽²⁾	描述	峰值波長(nm)	I_op (A)	V_op (V)	典型輻射通量(mW) ⁽³⁾
GCS-0365-76-xxxx	0365	H	UV 365nm, 50W	365	18	4.2	2600
GCS-0405-65-xxxx	0405	H	UV 405nm, 65W	405	18	3.6	1600
GCS-0415-65-xxxx	0415	H	Blue-Violet 415nm, 65W	415	18	3.6	1900
GCS-0470-50-xxxx	0470	H	Blue, 50W	470	13	3.8	2000
GCS-0470-61-xxxx	0470	H	Blue, 60W	470	18	3.4	2400
GCS-0525-60-xxxx	0525	H	Green, 60W	525	13	4.6	800
GCS-0525-79-xxxx	0525	H	Green, 80W	525	18	4.4	950
GCS-0560-68-xxxx	0560	H	560nm Broadband, 70W	560	18	3.8	1900
GCS-0625-38-xxxx	0625	H	Red, 38W	625	13	2.9	1700
GCS-0625-42-xxxx	0625	H	Red, 42W	625	18	2.3	2100
GCS-0730-77-xxxx	0730	H	NIR, 80W	730	18	5.9	1100
GCS-0780-65-xxxx	0780	H	NIR, 65W	780	18	3.6	1400
GCS-0850-68-xxxx	0850	H	NIR, 70W	850	18	3.75	2100
GCS-6500-33-xxxx	6500	H	Glacier White, 30W	6,500K	9	3.7	1200
GCS-6500-65-xxxx	6500	H	Glacier White, 65W	6,500K	18	3.7	2200

注意：（1）. 使用 BLS-13000-1 BioLED 控制模塊可實現的最大 CW 輸出。在 1 米長、3 毫米芯、0.59 數值孔徑（NA）液體光導的出口端測量。由于制造工藝和操作參數（如溫度和電流）的變化，任何給定 LED 的實際輸出可能會有所不同。規范旨在用作指導原則。

停產部件

零件編號⁽¹⁾	波長代碼	類型 ⁽²⁾	描述	峰值波長(nm)	I_op (mA)	V_op (V)	典型輻射通量(mW) ⁽³⁾
GCS-0365-02-xxxx	0365	A	UV 365nm	365	500	3.8	90
GCS-0365-07-xxxx	0365	B	UV 365nm, 7W	365	500	15	300
GCS-0365-11-xxxx	0365	B	UV 365nm, 11W	365	700	15.8	375
GCS-0365-48-xxxx	0365	H	UV 365nm, 50W	365	12000	3.9	1300
GCS-0385-02-xxxx	0385	A	UV 385nm	385	500	3.8	100
GCS-0405-50-xxxx	0405	H	UV 405nm, 50W	405	13000	3.8	1500
GCS-0420-03-xxxx	0420	A	420nm	420	1000	3	205
GCS-0425-03-xxxx	0425	A	425nm	425	1000	3	195
GCS-0617-03-xxxx	0617	A	617nm	617	1000	3	100
GCS-0617-10-xxxx	0617	B	617nm	617	1000	10.8	175
GCS-0850-02-xxxx	0850	A	850nm	850	1000	2.1	125

注意：（1）. “xxxxx” 是光導適配器代碼，參見下面的光導適配器表（僅適用于 Type A GCS）;
（2） Type-A、Type-B 和 Type-H LED 光源有不同的安裝圖紙。A 型不包括冷卻風扇，而 B 型和 H 型則包含。訂購 B 型 LED 的 LED 控制器時，請確保將 AC/DC 電源適配器從“標準”12V 升級到 24V。對于某些 LED 控制器，不建議在同一控制器上混合使用 Type-A 和 Type-B LED。請檢查控制器規格以確認。專為Type-H光源設計的控制模塊為BLS-13000-1E或BLS-18000-1（單獨出售），與合適的AC/DC電源適配器配對，無需單獨升級;
（3）在 1 米長、3 毫米芯、0.59 數值孔徑（NA）液體光導的出口端測量。由于制造工藝和操作參數（如溫度和電流）的變化，任何給定 LED 的實際輸出可能會有所不同。規范旨在用作指導原則。

光導適配器（僅適用于 A 型 GCS）
