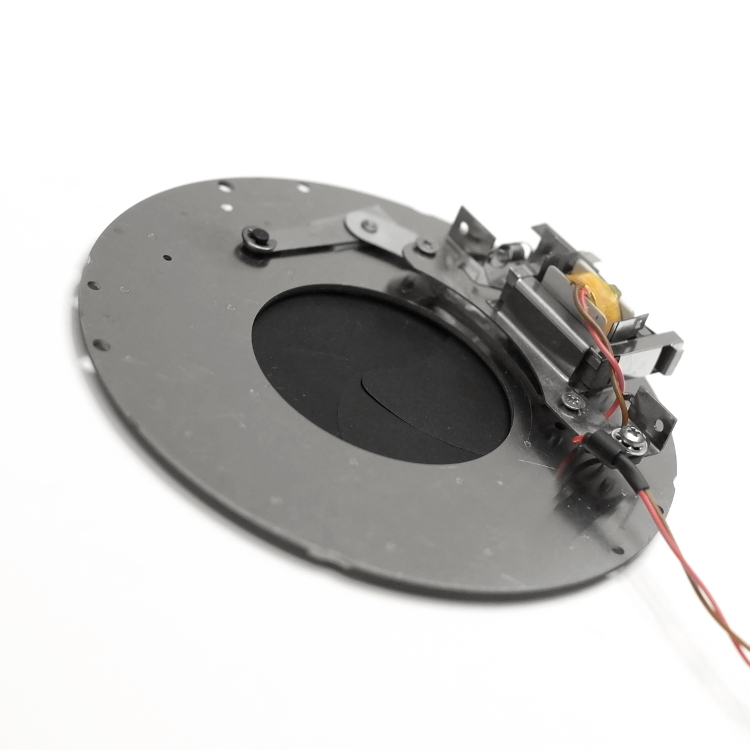

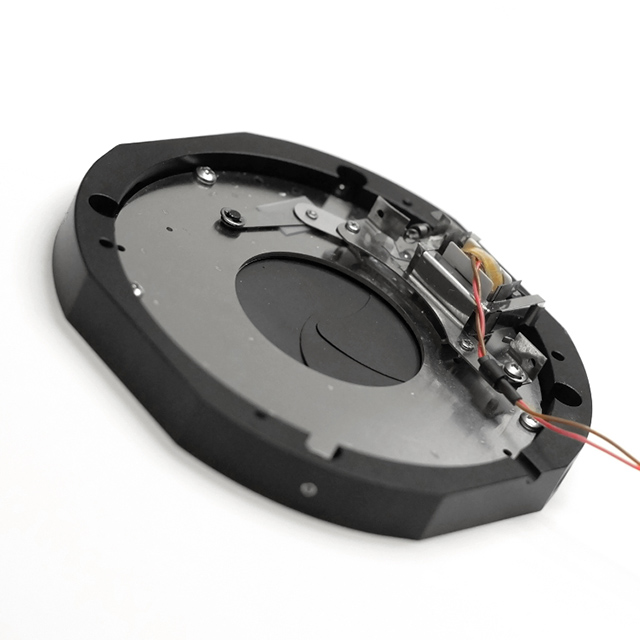

Uniblitz FS35 35mm光學快門

更新時間:2025-03-13

瀏覽量:854

品牌：Uniblitz
型號：FS35
描述：Uniblitz FS 系列快門經過設計和優化，可直接在 +5VDC 下工作，不需要單獨的驅動程序。移除 +5VDC （0VDC）會關閉這些百葉窗。可以使用簡單的控制電路從 TTL 觸發脈沖操作這些...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

Uniblitz FS35 35mm光學快門描述：

數據表

Uniblitz FS 系列快門經過設計和優化，可直接在 +5VDC 下工作，不需要單獨的驅動程序。移除 +5VDC （0VDC）會關閉這些百葉窗。可以使用簡單的控制電路從 TTL 觸發脈沖操作這些快門設備。這種控制也可以通過我們的 VLM1 接口模塊來實現。這種低成本的創新在單一工作電壓下提供了 Uniblitz 百葉窗的可靠性（典型使用壽命>300K 次循環）。

特性

35mm 孔徑

纖薄、小巧的外形

默認關閉操作，+5VDC 打開快門，0VDC 關閉快門

符合 RoHS 標準

打開時的傳輸時間：20.0 毫秒

總打開時間：32.0 毫秒

在 +5VDC 下運行（開路和保持） – 兩線操作，18 英寸飛線，用于連接致動器線圈

黑碳浸漬塑料（C-PET）快門葉片（5） – 葉片表面可承受高達 100°C 的溫度和高達 50 mW/mm 的激光功率2

默認關閉操作，+5VDC 打開快門，0VDC 關閉快門

設備工作溫度范圍：-40°C 至 +65°C

黑色陽極氧化鋁支架（隨附）提供多種安裝選項

規格

電氣規格
線圈電阻	12歐姆
開路電壓	425 mA時+5 VDC
保持電壓	+5 VDC
機械規格
未裝箱重量	48.5 g
半殼重量	116.0 g
容納重量	183.5 g
工作溫度	-40-+65 C
max打開彈跳	15%
max收盤反彈	5%
max工作頻率	12 Hz
快門葉片數量	5
