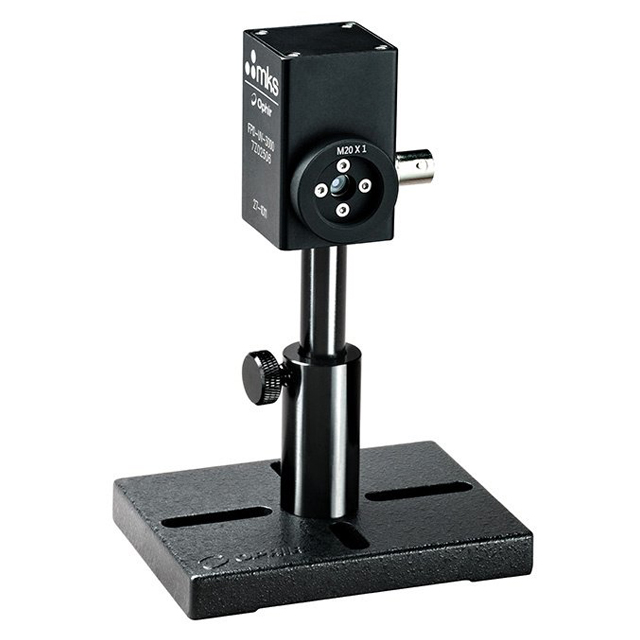

FPD-UV-3000 7Z02506快速光學探頭

更新時間:2025-03-13

瀏覽量:2059

品牌：Ophir
型號：FPD-UV-3000
描述：FPD-UV-3000是一種快速光學探頭，用于可視化及測量光譜范圍為193 nm至1100 nm的激光束的時間特性。它內含紫外增強硅PIN光電二極管，設計用于將光信號轉換為電信號，然后利用第三方測量?jī)x...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

FPD-UV-3000 7Z02506快速光學探頭描述：

數據表  用戶手冊

FPD-UV-3000是一種快速光學探頭，用于可視化及測量光譜范圍為193 nm至1100 nm的激光束的時間特性。它內含紫外增強硅PIN光電二極管，設計用于將光信號轉換為電信號，然后利用第三方測量?jī)x器（如示波器或用于測量的頻譜分析儀）來測量電信號。FPD-UV-3000的上升時間為3 nsec。由外部直流電源（包括在內）來提供反向偏置電壓。

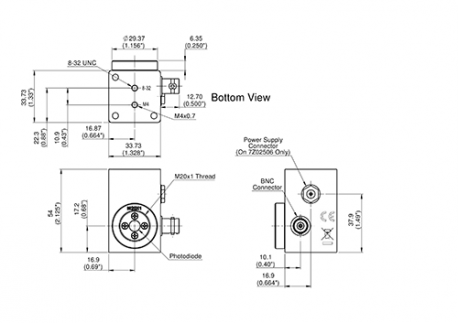

FPD-UV-3000 7Z02506快速光學探頭圖紙：

FPD-UV-3000 圖紙

FPD-UV-3000 7Z02506快速光學探頭規格：

探測器類型	紫外線硅
上升時間/下降時間	3 nsec
光譜范圍	193-1100 nm
有效區域直徑	2.55 mm
噪聲等效功率	<0.10 pW/√Hz
尺寸	54 L x 34 W x 40 D (mm)
探測器區域	5.11 mm2
峰值靈敏度波長	890 nm
峰值波長下的響應性	0.58 A/W
峰值波長下的響應性（輻照度）	1.5 V/(W/cm2)
偏置電壓	24 VDC
偏置電壓源	外部
帶寬	>118 MHz
暗電流	<10 nA
最大平均功率輸入	15 mW
安裝（螺紋孔）	8-32 & M4
輸出連接器	BNC
附件螺紋	M20x1
