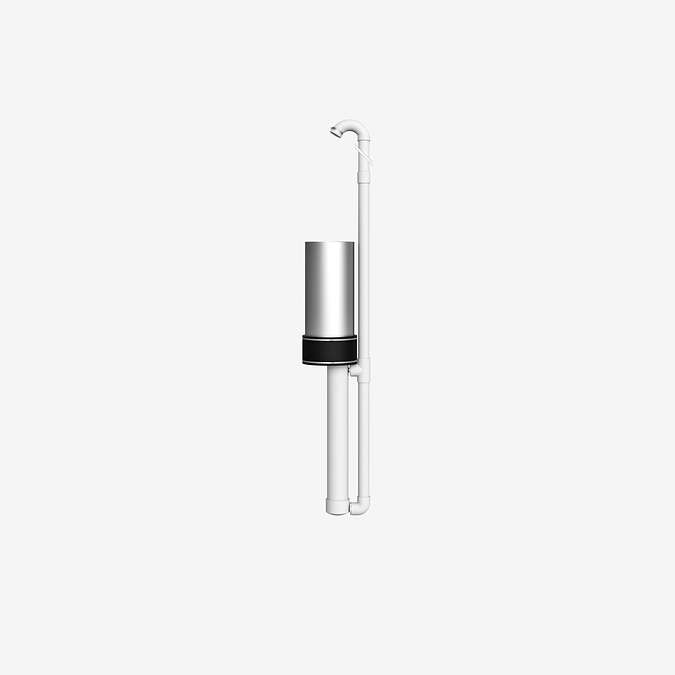

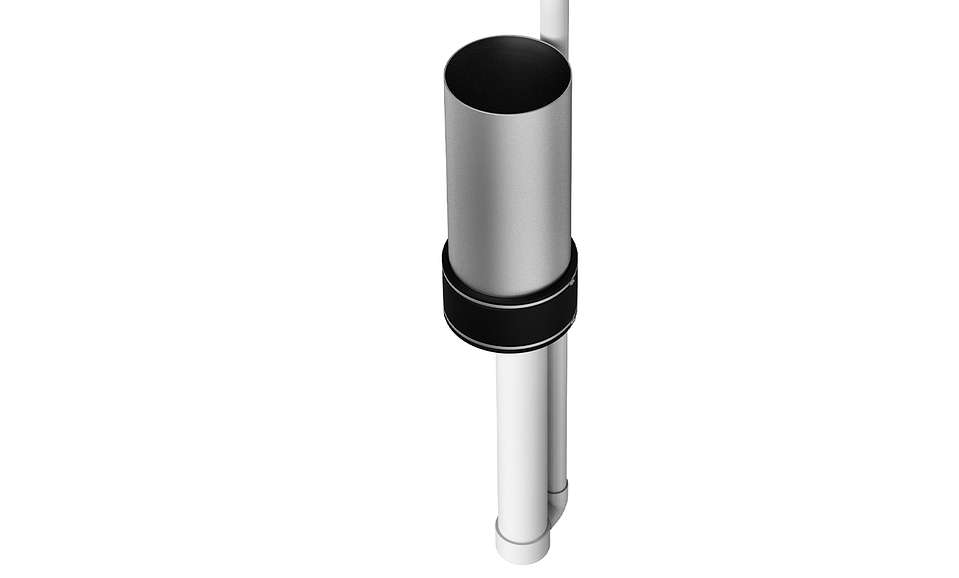

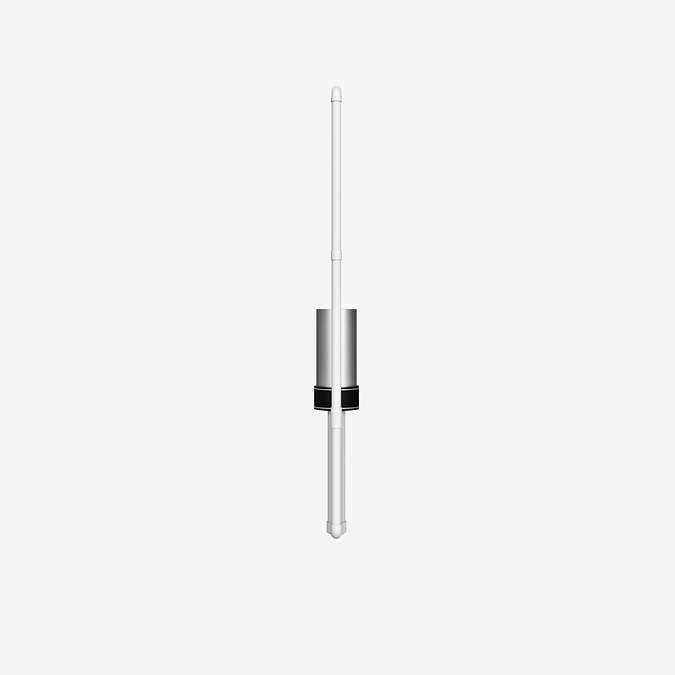

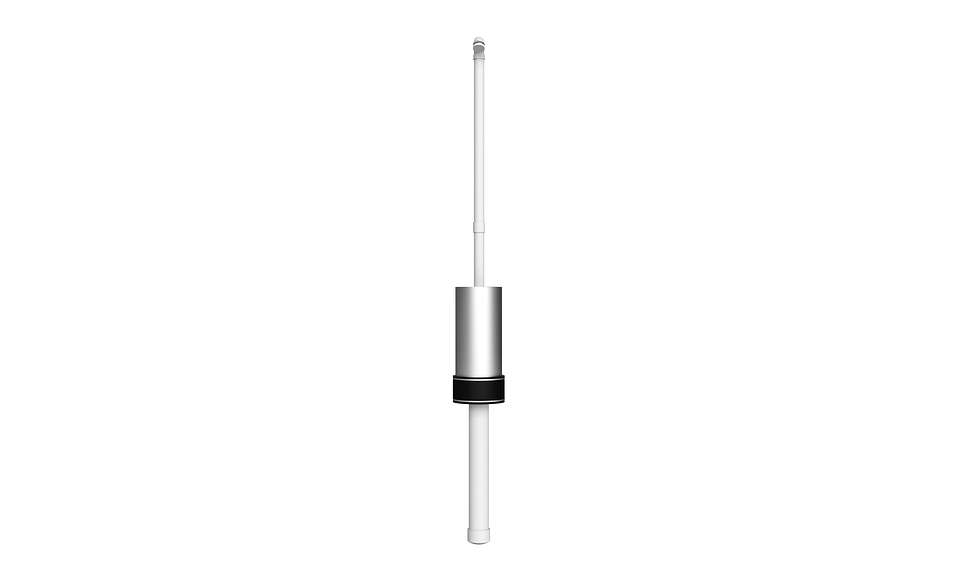

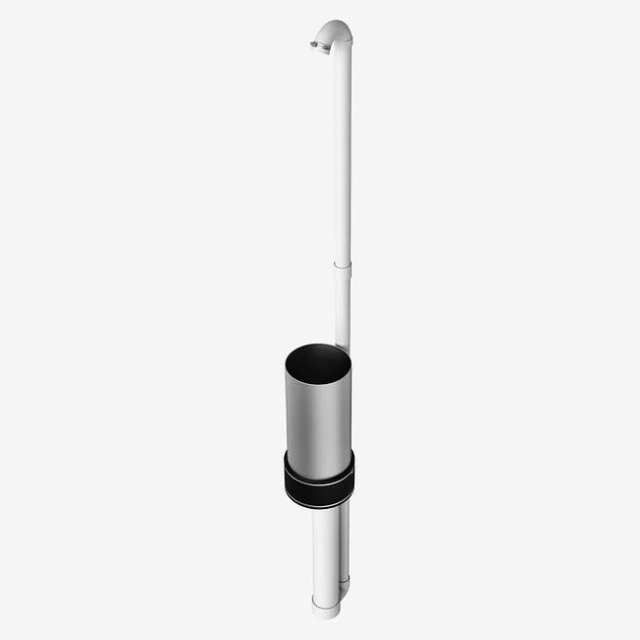

美國METER Drain Gauge G3 毛細管滲透計

更新時間:2025-03-13

瀏覽量:2225

品牌：METER
型號：Drain Gauge G3
描述：了解滲入地下水的營養物質或化學物質數量的準確方法是直接測量深層排水。大型受控張力稱重式蒸滲儀是進行這種測量的準確的方法，但電力和資金需求加上復雜性可能意味著您需要另一種選擇。如果您想描述可變性，但沒有...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

Drain Gauge G3 毛細管滲透計描述：

易于使用

排水量表G3允許您部署多個單元，以負擔得起的成本覆蓋大面積。這是一種非常易于使用的溶滲儀，可提供可靠的浸出、排水和補給監測，而無需大型系統的復雜性。這意味著你可以測量整個農業領域，以更好地量化可變性。G3被設計成安裝在犁層下方，因此種植者可以直接在儀器上進行正常操作，這消除了邊緣效應等問題。此外，排水量計G3可與METER土壤濕度傳感器和降水量計相結合，以比僅將深層排水量視為殘余的方法更準確地估計總水量平衡。

深入了解浸出

排水量計G3是一種被動毛細管滲透計，用于確定從根區排入地下水的水和化學品的體積。一旦安裝在根部區域下方，就可以通過地表端口輕松收集水樣，用于分析化學品、肥料和其他污染物。排水量表不僅由惰性材料制成，因此不會與樣本容器中收集的化合物發生反應，而且具有密封設計，可在飽和和非飽和條件下工作。

無復雜性和費用的可靠性

排水量計G3可準確測量深度排水量，無需安裝復雜的稱重蒸滲儀。以您能夠承受的價格獲得簡化的采樣、簡單的數據收集、較少的維護、可靠的數據和出色的可變性表示。

幾乎不需要電源或維護

蒸滲儀測量的一個挑戰是水可以在埋在地下的容器周圍流動。與傳統的盤式蒸滲儀不同，G3通過使用創新的管道和燈芯設計來糾正這一問題，以保持土壤柱中的土壤張力與安裝現場的天然土壤張力相似。安裝后，G3幾乎毫不費力。除了定期抽取樣本外，它幾乎不需要電源和維護。

專為滿足您的需求而設計

排水量表設計靈活，適合您的獨特應用。不銹鋼或PVC分流控制管固定土壤整體。對于完整的土壤整體，建議使用不銹鋼，對于重金屬浸出的情況，建議使用PVC。

對于大多數應用，我們建議使用附加的排水量表傳感器來測量收集的樣品的電導率、溫度和深度，并幫助確定何時清空樣品池。該傳感器還提供時間序列排水數據，使您能夠將排水與灌溉、施肥或其他事件關聯起來。對于偏遠或排水率高的安裝地點，使用G3 AutoPump自動取樣或排空儲液罐。傳感器和AutoPump可輕松與預裝裝置集成，非常適合與我們的新型ZL6數據記錄器一起使用。

功能：

全密封系統可防止高水位

6.1 cm的排水能力允許大量取樣

使用可選EC傳感器監測溶質通量

可與可選的AutoPump一起使用，在遠程或高排水部署時自動抽取樣本

Drain Gauge G3 毛細管滲透計規格：

測量規格	排水	范圍:吸芯底部 0-61 毫米，儲液室頂部 61-100毫米
		分辨率:0.2 毫米
		精度: ±1.4 毫米
	水深	范圍:0-10,000毫米
		分辨率:1.0 毫米
		準確度: 20°C 時滿刻度的 ±0.25%
		注意: 深度測量精度假定沒有突然的溫度變化。
	溫度	范圍:-40 至 +60 °C
		分辨率:0.10°C
		準確度:±1°C
		注意: 如果在冰中冷凍，壓力傳感器可能會損壞或毀壞。如果水溫可能降至0 °C (32 °F) 以下，請取下傳感器。
	體積電導率(EC)	范圍:0-120 dS/m
		分辨率:0 dS/m
		準確度:+0.01 dS/m 或 ±10%，以較大者為準
		注:EC 測量值已校正為 25°C 的標準溫度。
通訊規范	輸出	DDI 串行或 SDI-12 通信協議
通訊規范	數據記錄器兼容性	METER ZL6 數據記錄器和任何支持 4.0 至 15.0 VDC 電源和串行或 SDI-12 通信的數據采集系統
物理規格	G3 排水表尺寸	質量: 20.0 千克(44.0 磅)，帶不銹鋼 DCT 14.0 千克(31.0 磅)，帶 PVC DCT
	DCT尺寸	長度: 62.5 厘米(24.6英寸) 內徑: 25.4 厘米(10.0英寸) 外徑: 26.4 厘米(10.4英寸) 寬度: 3.3 厘米(1.3英寸)
	水庫尺寸	長度: 81.3 厘米(32.0英寸) 外徑: 11.5 厘米(4.5 英寸)

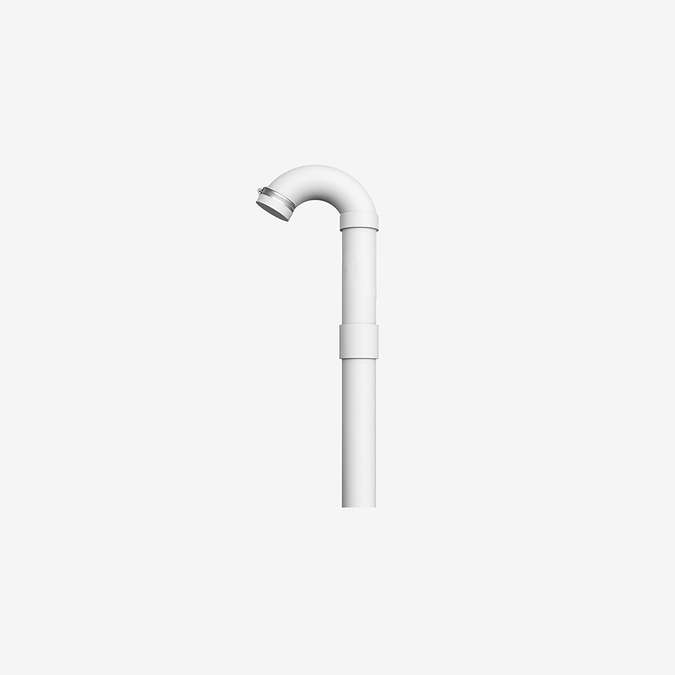

	檢修管尺寸	長度: 180.0 厘米(70.9英寸) 外徑: 6.0 厘米(2.4英寸) 材料: 附表 40 PVC
	傳感器尺寸	長度: 9.0 厘米(3.5 英寸) 直徑: 3.4 厘米(1.3 英寸)
	采樣管尺寸	長度: 3.0 m(118.1in)標準，可定制長度外徑: 6.0 毫米(0.24英寸) 材質: 聚乙烯
	工作溫度范圍	最低: 0°C 最高: 60°C
	工作溫度范圍	注意:如果在冰中冷凍，壓力傳感器可能會損壞或毀壞。如果水溫可能降至0 °C(32°F) 以下，請取下傳感器。
	電纜長度	10.0 m(標準) 20.0 m 40.0 m(最大)
	電纜直徑	6 毫米(0.25 英寸)，最小護套為 0.80 毫米(0.031英寸)
	連接器類型	立體聲插頭連接器或剝線鍍錫線
	立體聲插頭連接器直徑	6 毫米(0.24英寸)
	導體規	20 AWG/21 AWG 排擾線
電氣和時序特性	電源電壓(電源對地)	最小值: 4.0 V 典型: NA 最大值: 15.0 V
	數字輸入電壓(邏輯高電平)	最低: 2.8 V 典型值: 3.6 V 最大值: 5.0 V
	數字輸入電壓(邏輯低電平)	最小值: -0.3 V 典型值: 0.0 V 最大值: 0.8 V
	數字輸出電壓(邏輯高電平)	最低: NA 典型值: 3.6 V 最大值: NA
	電源線轉換率	最小值: 1.0 V/ms 典型: NA 最大值: NA
	電流消耗(測量期間)	最小值: 0.5 毫安典型值: 4.0 毫安最大值: 8.0 毫安
	電流消耗(睡眠時)	最低: NA 典型值: 0.4 毫安最大值: 0.0 毫安
	上電時間(DDI串行)	最小值: 52 毫秒典型: NA 最大值: 100 毫秒
	開機時間(SDI-12)	最低: NA 典型值: 700 毫秒最大值: 750 毫秒
	開機時間(SDI-12、DDI串行禁用)	最低: NA 典型值: 175 毫秒最大值: 200 毫秒
	測量持續時間	最低:NA 典型值: 450 毫秒最大值: 600 毫秒
其他	遵守	根據 ISO 9001:2015 EM ISO/IEC 17050:2010(CE標志)制造
