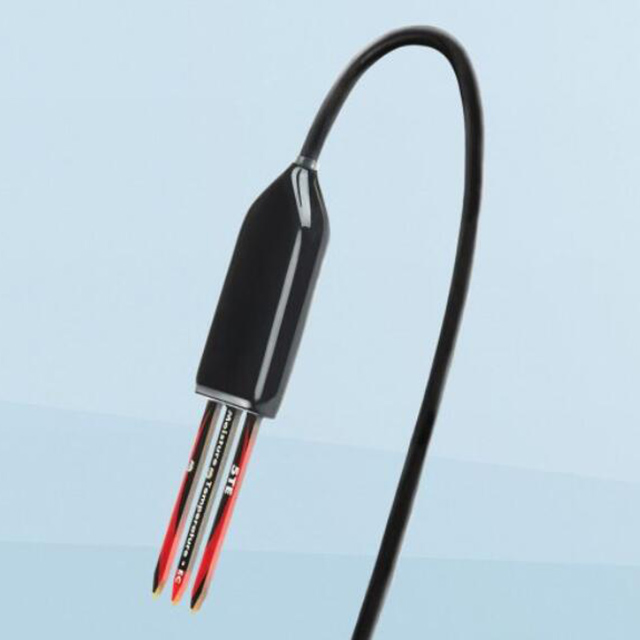

5TE 土壤水分、溫度、電導率傳感器描述：

用戶手冊

5TE傳感器可測定土壤水分含量、電導率和溫度，震蕩頻率為70MHz。通過測定土壤的介電常數來確定含水量。三叉狀探針基部的熱敏電阻測定土溫，電導率通過其中兩根探針表面中部的螺絲測量。 背景 2006年，Decagon結合EC-5和ECH2O-TE研發了5TE。5TE應用與ECH2O-TE相同的理論基礎，也可以同時測定土壤測定水分含量、電導率和溫度。區別之處在于5TE采用不銹鋼螺絲測定電導率，而ECH2O-TE 采用的是鍍金痕線。相比而言，5TE的設計更加堅固和耐腐蝕。另外，5TE對介電常數采用5點校準，比 ECH2O-TE更加準確。

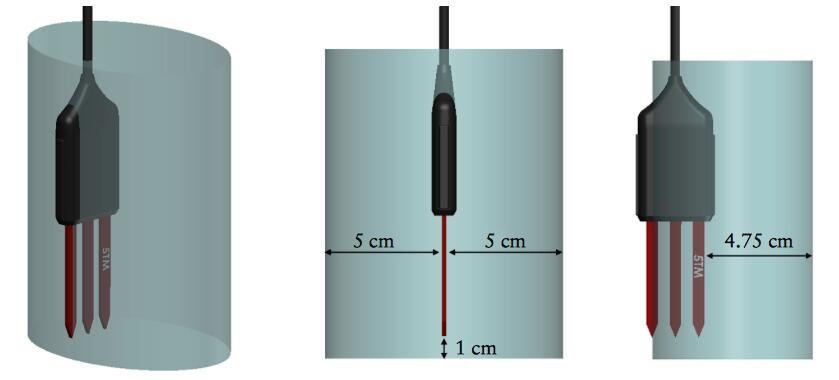

測定理論

體積含水量5TE通過電磁場原理測定周圍介質的介電常數。傳感器提供70MHz的振蕩電磁波，根據介質的介電常 數對傳感器充電。儲存的電量與土壤介電常數和體積含水量成正比。5TE的微處理器測量充電量并輸出介 電常數值。 溫度 5TE采用安裝在表面的熱敏電阻測定溫度。它位于叉狀探針基部的黑色塑料外殼下面，靠近其中的一個探針，測定該探針表面的溫度。5TE一般情況下輸出的是單位是°C，除非在ECH2O DataTrac 或ECH2O Utility 程序中的參數文件（preferences file）中進行了其它規定。 應當注意的是，如果探針基部黑色的塑料外殼處于陽光的直射下，溫度讀數會很高。同時，陽光直射也會嚴重影響傳感器的使用壽命。建議安裝傳感器時不要將塑料外殼部分暴露在陽光下。

電導率

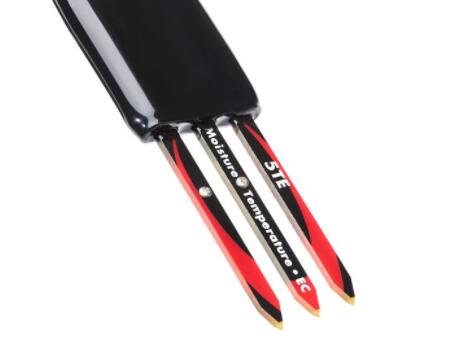

電導率(EC)是用來表征物質對電流傳導能力的指標，可以以此推斷溶液中極性分子的含量。電導率的測定是通過對兩個電極施加變換的電流，測定電極間的阻抗獲得的。電導率等于阻抗的倒數乘以單位常數 （電極間距離 /電極面積）。5TE使用雙探針陣列測定EC，該陣列位于其中兩個叉狀探針的不銹鋼螺絲上。 皮膚上的微量油脂接觸到螺絲后會極大的影響EC的測定精度。如果發生了上述情況，請參考手冊最后的清 潔部分對螺絲進行清潔。5TE測定的是周圍介質的體積電導率（bulk EC）。bulk EC出廠時的校準值保證了 在0~7dS/m的電導率范圍內精度為±10%。這一精度范圍完全滿足絕大多數的野外、溫室及苗圃測定。但含鹽量高的土壤電導率會高于上述標定范圍。5TE的測定范圍可達23.1 dS/m bulk EC，當bulk EC高于7 dS/m 時，需要用戶自行校準。另外，高于7 dS/m時，EC的測定對電極表面的油脂非常敏感。如果你要測定鹽漬 土，請務必閱讀手冊最后的傳感器清潔章節。

數采通訊

當激發電壓開啟時，5TE開始測定。50ms的激發時間內，3個測定參數以ASCII碼輸入數采。1200波特率 8位異步連續輸出，無奇偶性，一個停止位。電壓范圍是0-3.6V，晶體管邏輯電路。測定間隔內要斷電。ASCII 數據串內使用空格分隔三個參數。數據串以回車結束。第一個數值是原始介電常數，第二個是原始電導率值，第三個是原始溫度值。下面的內容說明了原始值如何轉化成標準單位的值。

5TE 土壤水分、溫度、電導率傳感器規格：

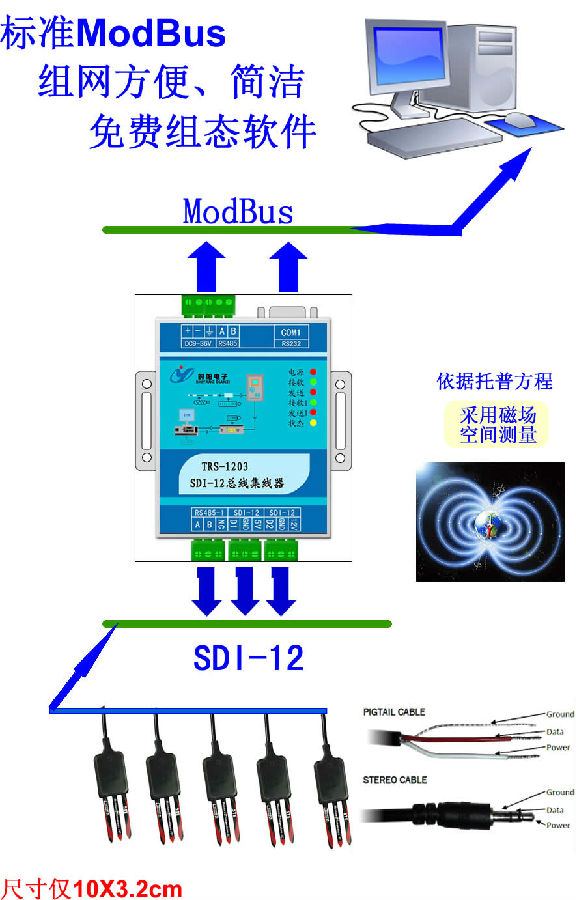

注：此產品可根據客戶要求定做接口(RS232/RS485)、通信協議(MODBUS)等。另外本公司有RS232/RS485轉SDI-12模塊，方便客戶二次開發調試。如有需要請點擊SDI-12 轉換器 轉RS232 RS485
