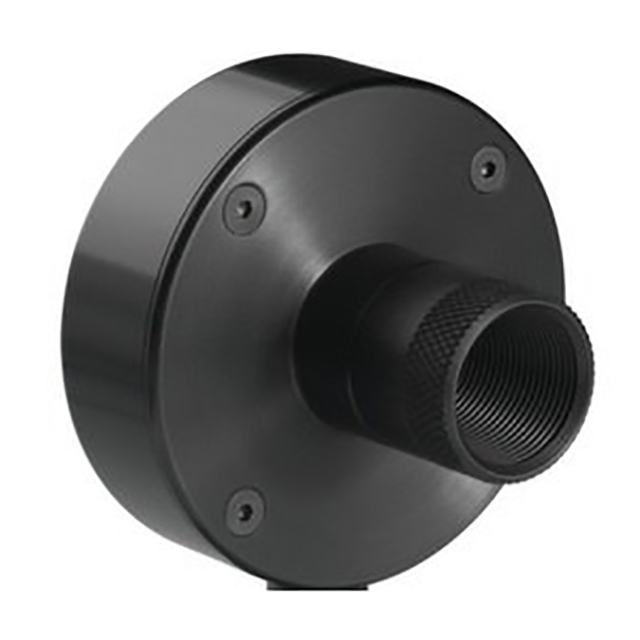

3A-QUAD 7Z07934 激光測量傳感器

更新時間:2025-03-13

瀏覽量:1224

品牌：OPHIR
型號：3A-QUAD
描述：BeamTrack 系列 3A-QUAD 激光測量傳感器測量激光束位置以及功率和能量。它有一個 9.5mm 的孔徑，可以測量光束位置到 0.15mm 的精度。它測量 100μW 至 3W 的功率和 2...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

3A-QUAD 激光測量傳感器概述：

BeamTrack 系列 3A-QUAD 激光測量傳感器測量激光束位置以及功率和能量。它有一個 9.5mm 的孔徑，可以測量光束位置到 0.15mm 的精度。它測量 100μW 至 3W 的功率和 20μJ 至 2J 的能量。該傳感器配有一根 1.5m 電纜，可將其連接到電子盒，另一根 0.5m 電纜可將電子盒連接到儀表或 PC 接口。

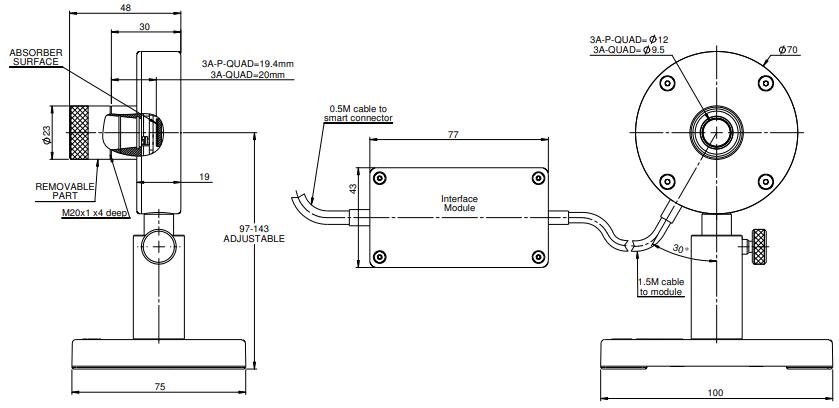

3A-QUAD 傳感器圖紙：

主要參數：

吸收器類型	低功耗寬帶
光圈	?9.5mm
光譜范圍	0.19-20μm
功率范圍	100μW-3W
能量范圍	20μJ-2J
尺寸	?70 寬 x 30 深（毫米）
最大脈沖能量	2J
最大平均功率密度	1kW/cm2
響應時間	1.8 秒
最大能量密度（<100ns）	0.3焦耳/平方厘米
最大能量密度（2ms）	2焦耳/平方厘米
最大平均功率	3W

問題歸納：

可以使用 BeamTrack 傳感器測量脈沖激光的位置和大小嗎？

因為位置和大小與功率一起測量，所以如果激光以可以測量平均功率的速率發出脈沖，那么也可以測量位置和尺寸。

可以將BeamTrack 傳感器與脈沖激光一起使用嗎？

這取決于脈沖頻率，也取決于要使用的傳感器。熱電堆檢測器沒有很快的響應時間，因此 100Hz 以上的頻率實際上與它們的 CW 相同，并且所有 BeamTrack 功能都將按預期執行。在 100 Hz 以下，低功率傳感器通常具有更快的響應時間，因此當與脈沖激光一起使用時，它們更容易受到讀數波動的影響。位置測量功能使用與功率讀數相同的熱電堆檢測器。如果激光頻率足夠高，傳感器可以提供穩定的功率讀數而沒有波動，那么位置測量功能也會表現良好。所有的 BeamTrack 傳感器都將為低至 10 Hz 以下的脈沖頻率提供可靠的位置測量。光束大小函數采用具有更快響應時間的檢測器。在低頻下，尺寸測量讀數會波動。對于低于 100 Hz 的激光脈沖頻率，不建議依賴尺寸讀數。在任何情況下，都可以隨時嘗試使用激光傳感器。如果讀數穩定，沒有明顯的波動，那么它們就是可靠的。
