SDI 2470 & 2476 高性能加速度傳感器描述：

數據表

SDI的2470和2476高性能三軸MEMS直流加速度計是一種堅固的即插即用測量設備，可在經歷大的或快速的溫度變化或長時間保持極端高溫或低溫的零至中頻應用中提供增強的溫度性能。

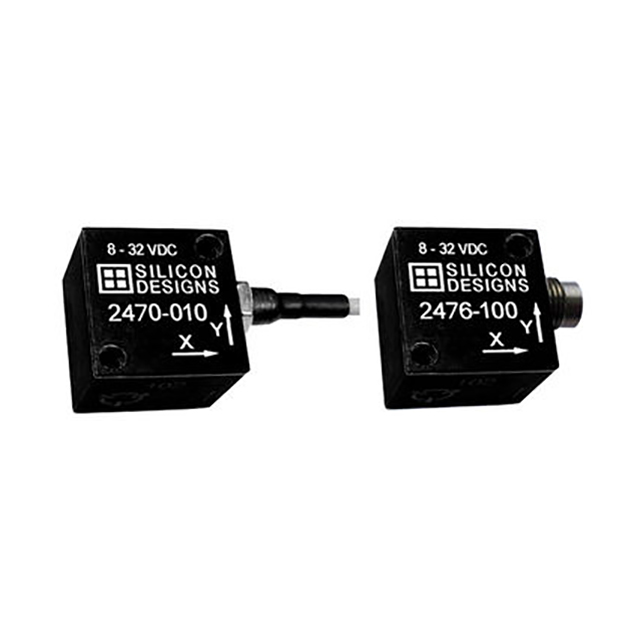

2470采用傳統的1英寸方形封裝，帶有集成電纜，操作方式與2476相同，2476采用連接器而不是集成電纜，可以快速安裝和拆卸，而無需改變電纜。2470和2476包括三個垂直安裝，密封，低噪音SDI 1522型表面安裝加速度計，在氣候室中單獨測試，編程，校準和驗證，以確保在熱揮發條件下的最大精度。2470和2476包括詳細說明測試性能數據的初始校準報告。

板載電壓調節和內部電壓基準消除了對精密電源的需求。堅固的，陽極氧化鋁的情況下是罐裝的，然后環氧樹脂密封，可以很容易地通過兩個螺絲，粘合劑，或通過附加磁鐵安裝。在外殼上標記各個軸方向，正加速度定義為軸箭頭方向的加速度。

零至中頻應用

操作

SDI型號2470和2476 MEMS直流加速度計在使用AOP和AON輸出信號以差分配置連接到儀器時提供良好性能，但它們也支持單端操作以實現完全的靈活性。

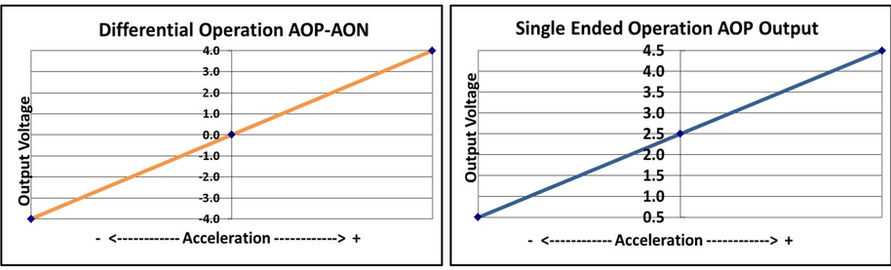

這些加速度計產生隨加速度變化的差分模擬輸出電壓對（AON和AOP）。信號輸出在大約2.5伏的共模電壓附近是完全差分的。在零加速時，輸出差分電壓標稱為0伏直流電；在±滿刻度加速度下，輸出分別為±4伏直流電，如圖（下圖）所示。輸出比例因子與+8至+32伏的電源電壓無關。

當無法進行差分連接時，SDI建議通過將AOP和GND連接到儀器并斷開AON，以單端模式將加速度計連接到儀器。請記住，單端連接與差分連接相比，信噪比降低了一半。

性能-所有版本

所有型號：除非另有規定，否則Vs=+8至+32 VDC，TC=25°C，差模。量程=±g范圍=8000 mV。

注（1）：僅適用于2g至50g；100g及以上的版本進行了測試，規定范圍為-65至+65g。

注意：大于所列應力可能會對設備造成不可逆性損壞。這些只是最大應力等級。不意味著在這些條件下或高于這些條件時設備的功能操作。

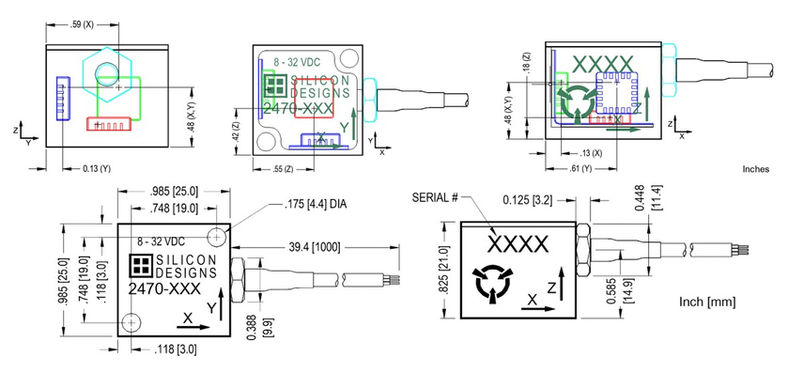

SDI 2470型

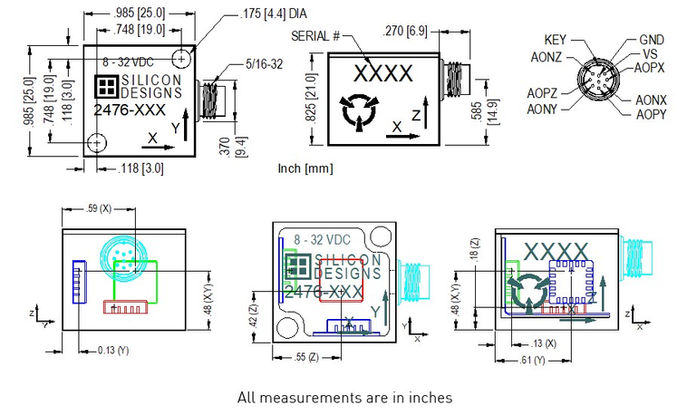

SDI 2476型
