更新時間:2025-03-13
瀏覽量:2774
產品介紹
數據表

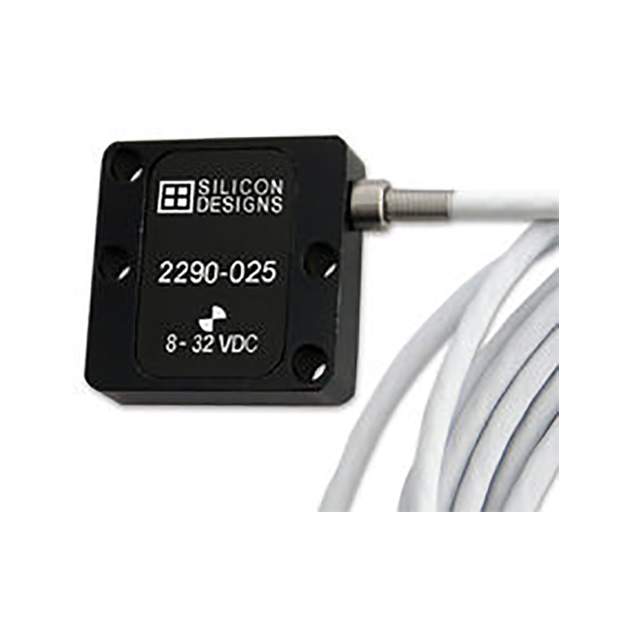

SDI 2290型單軸MEMS直流精密參考校準加速計提供了一種精確、可靠和準確的方法，可在端到端校準和相關性能驗證期間確定未知MEMS直流加速計的靈敏度和頻率響應特性。在這些應用中，2290型可作為“參考標準”，用于性能規范比較，或作為工作加速度計的實際替代品。
除了校準驗證外，2290系列還支持從直流到2000赫茲的各種零到中頻儀器應用，包括重心加速度測量和設備校準。
SDI 2290型集成了SDI的密封、低噪聲、1527型MEMS DC表面安裝加速計芯片和SDI的專有電子產品，以實現低噪聲性能和穩定性。堅固耐用的陽極氧化鋁1英寸見方封裝提供了與SDI工業加速度計相同的耐用性和可靠性，以及4線尾纖的便利性，可與幾乎任何DAQ系統無縫兼容。
SDI 2290型與該公司的其他MEMS直流加速度計系列一樣，對溫度變化和梯度相對不敏感。車載電壓調節和內部電壓參考消除了對精密電源的需求。陽極氧化鋁外殼是環氧樹脂密封的，可以通過兩個螺絲、粘合劑或將其連接到磁鐵上輕松安裝。加速度計是非鐵的，不會對磁性安裝產生響應。每個單元都提供了初始校準證書。
2290型的美國出口名稱為ECCN 7A994。它不受ITAR管制。
SDI 2290型符合REACH和RoHS標準。
長期穩定性
靈活的+8至+32 VDC電源
±4V差分輸出
-55至+125°C工作溫度范圍
響應從零（DC）到1800 Hz的頻率
低阻抗輸出支持高達2000英尺的電纜
集成電纜，傳統1“方形尺寸
帶有簡單4線連接的集成10’電纜
堅固的陽極氧化鋁外殼，模塊質量：9克
完全校準和系列化以實現可追溯性
| g 量程 | 靈敏度，微分 | 頻率響應（典型值，3 dB） | 頻率響應（最小值，3 dB） | 頻率響應（典型值，5%） | 輸出噪聲，差分（RMS，典型值）） | 最大限度。機械沖擊（0.1 毫秒） |
| G | 毫伏/克 | 赫茲 | 赫茲 | 赫茲 | 微克/（根赫茲） | g（峰值） |
| ±5 | 800 | 0 – 450 | 0 – 300 | 0 – 250 | 10 | 2000 |
| ±10 | 400 | 0 – 600 | 0 - 400 | 0 – 500 | 12 | 2000 |
| ±25 | 160 | 0 – 900 | 0 - 600 | 0 – 650 | 25 | 5000 |
| ±50 | 80 | 0 – 1200 | 0 – 900 | 0 – 800 | 50 | 5000 |

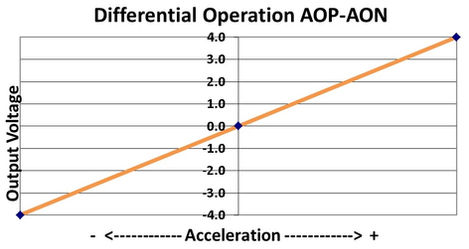

這些加速度計模塊產生隨加速度變化的差分模擬輸出電壓對（AON和AOP）。信號輸出在大約2.5伏的共模電壓附近是完全差分的。在零加速時，輸出差分電壓標稱為0伏直流電；在±滿刻度加速度下，輸出分別為±4伏直流電，如圖（下圖）所示。輸出比例因子與+8至+32伏的電源電壓無關。
所有型號：除非另有規定，否則Vs=+8至+32 VDC，TC=25°C，差模。量程=±g范圍=8000 mV。
注意：大于所列應力可能會對設備造成不可逆性損壞。這些只是最大應力等級。不意味著在這些條件下或高于這些條件時設備的功能操作。

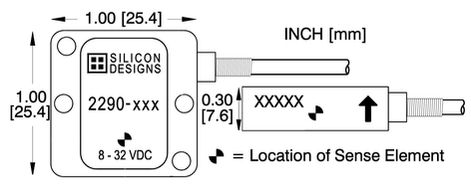

封裝尺寸
