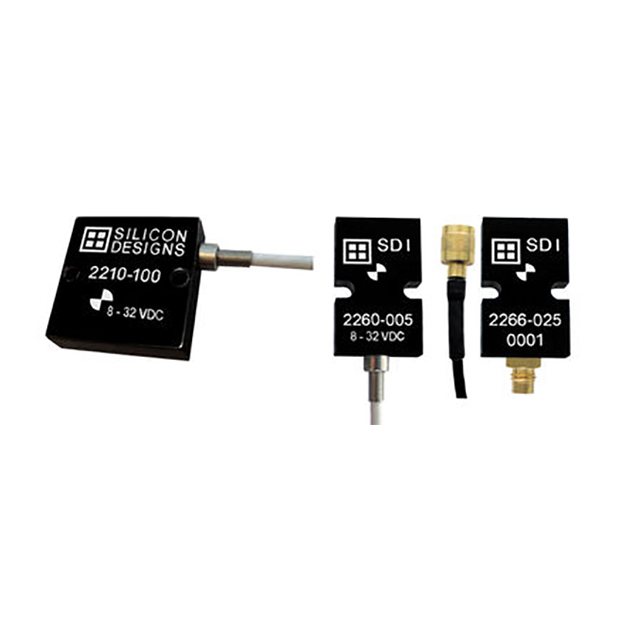

SDI 2210 2260和2266加速度傳感器

更新時間:2025-03-13

瀏覽量:2554

品牌：SDI
型號：2210-2260-2266
描述：SDI的2210、2260和2266型低成本單軸MEMS直流加速度計是堅固的即插即用測量設備，適用于各種苛刻的應用。這三種型號都在零至中頻工業應用中表現出色，尤其是在可靠性能、低噪音和長期穩定性是絕對...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

SDI 2210 2260和2266加速度傳感器描述：

數據表

SDI的2210、2260和2266型號低成本單軸MEMS直流加速度計是堅固耐用且易于使用的測量工具，非常適合多種嚴格要求的應用場景。這三款設備在零至中頻段的工業應用中表現出色，尤其是在需要高可靠性、低噪音以及長期穩定性的場合。

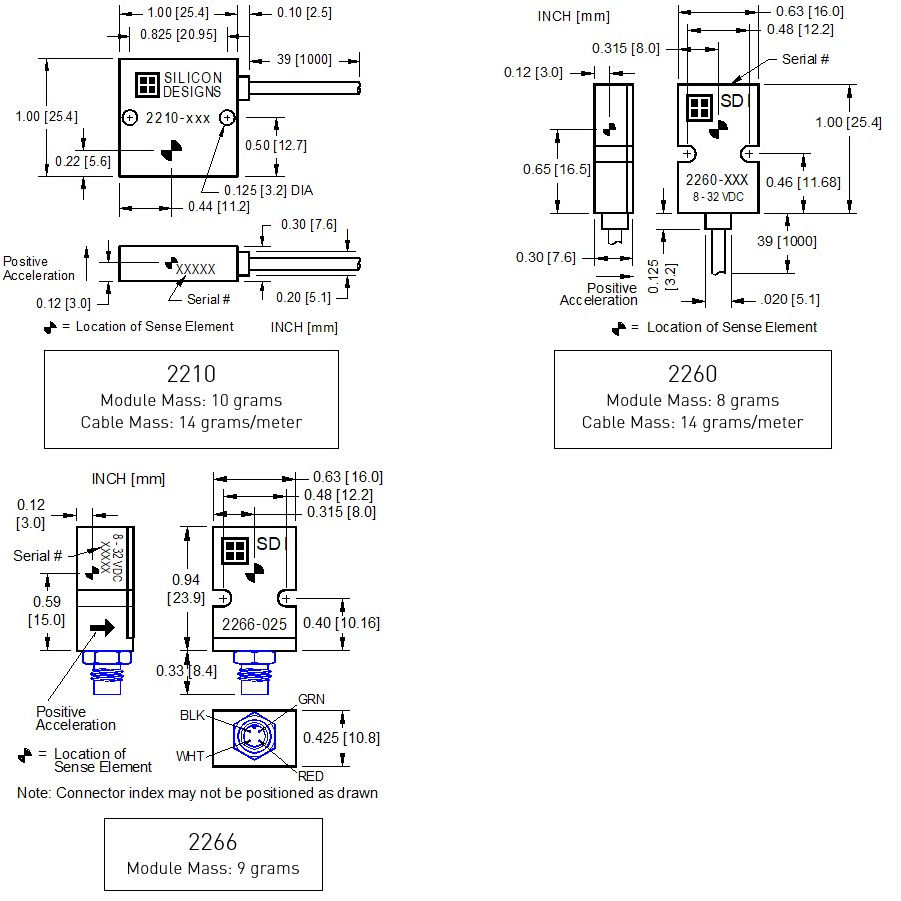

2210型號采用了標準的1英寸方形封裝，而2260和2266則是為適應緊湊空間設計的小尺寸產品。其中，2210和2260配備了集成的3英尺電纜，2266則配置了可定制電纜長度并方便重新定位的連接器。所有這三個型號都使用了密封且低噪音的SDI表面貼裝加速計，并由SDI進行了單獨的測試、編程與校準。

這些加速度計內置電壓調節器和內部電壓基準源，因此不需要精密的電源供應。它們擁有一個通過環氧樹脂密封的堅固陽極氧化鋁外殼，支持使用螺絲、粘合劑或磁性安裝件進行簡易安裝。

可用的 G-范圍
± 2 g
± 5 g
± 10 g
± 25 g
± 50 g
± 100 g
± 200 g
± 400 g

低噪聲：10μg/rootHz±2g滿量程版本的典型值

-55至+125°C工作溫度范圍

靈活的+8至+32 VDC電源

長期穩定性

±4V差分輸出或0.5V至4.5V單端輸出

對從零（DC）到2000+Hz的頻率作出響應

低阻抗輸出支持高達2000英尺的電纜

集成電纜或連接器，傳統1英寸和小尺寸

簡單四（4）線連接

堅固的陽極氧化鋁外殼

完全校準和系列化以實現可追溯性

零至中頻應用

g 量程	靈敏度，微分	頻率響應（典型值，3 dB）	頻率響應（最小值，3 dB）	頻率響應（典型值，5%）	輸出噪聲，差分（RMS，典型值））	最大限度。機械沖擊（0.1 毫秒）
G	毫伏/克	赫茲	赫茲	赫茲	微克/（根赫茲）	g（峰值）
±2	2000	0 – 525	0 – 300	0 – 250	10	2000
±5	800	0 – 800	0 – 420	0 – 400	15	2000
±10	400	0 – 1100	0 – 660	0 – 700	23	5000
±25	160	0 – 1750	0 – 1050	0 – 1300	38	5000
±50	80	0 – 2100	0 – 1400	0 – 1600	60	5000
±100	40	0 – 3000	0 – 1700	0 – 1700	121	5000
±200	20	0 – 3600	0 – 2100	0 – 1900	243	5000
±400	10	0 – 4200	0 – 2400	0 – 2000	475	5000

操作

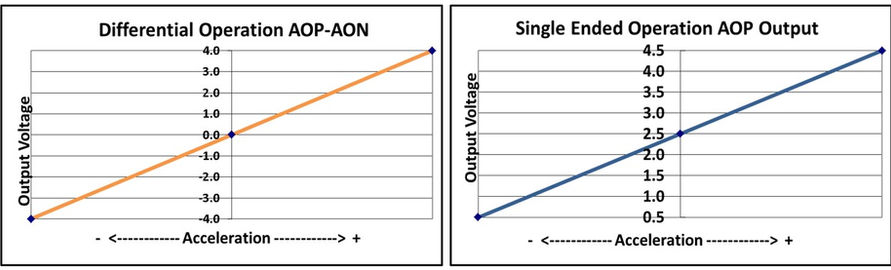

當使用AOP和AON輸出信號以差分方式連接到監控設備時，2210、2260和2266型號能展現出優秀的性能表現；同時，它們也兼容單端操作，以提供更高的靈活性。這些加速度計生成隨加速度變化的差分模擬電壓輸出（AON和AOP），其信號圍繞約2.5伏特的共模電壓變動。在無加速度作用下，差分輸出電壓接近0伏特；而在滿量程加速度下，則分別為±4伏特。這種輸出比例因子獨立于8至32伏特的供電電壓。

如果無法實現差分連接，建議采用單端模式，即只將AOP和GND連接至監控設備，并斷開AON。需要注意的是，相比差分連接，單端連接會導致信噪比減半。
