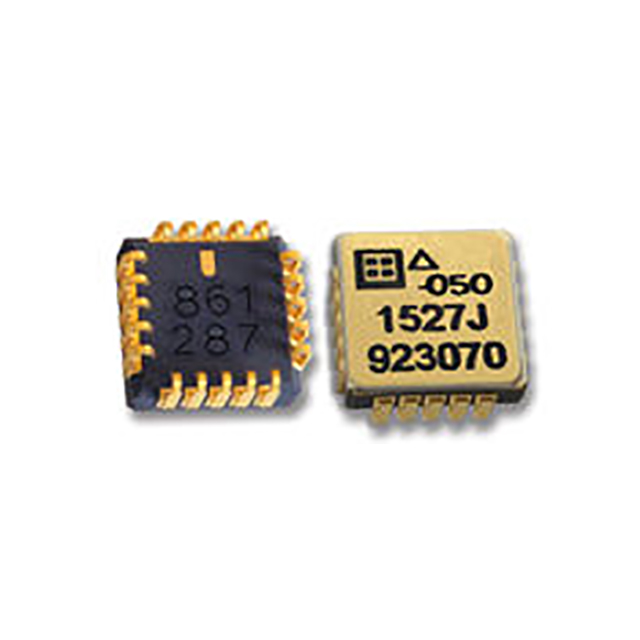

SDI 1527 慣性表面安裝加速度傳感器描述：

數據表

1527是SDI慣性測量加速度計，其平均偏置重復性優于2 mg。多年的研發已經生產出一款MEMS加速度計，具有Allan方差、長期偏置可重復性、比例因子穩定性、軸未對準和振動校正誤差。

1527型設計用于慣性應用，要求在-55至+125°C的環境中具有高重復性、低噪聲和長期穩定性。1527型加速度計完全由美國SDI設計和制造，每個單元都經過單獨測試、校準和性能驗證。

每個微型密封封裝結合了MEMS電容感測元件和包括感測放大器和差分輸出的定制集成電路。它對溫度變化和梯度相對不敏感。每個設備都由SDI單獨測試、編程、校準，并在其頂部和底部表面標記序列號，以便于追溯。每個單元都提供一份校準測試報告（1527-TST），顯示測量的偏置、比例因子、線性度、工作電流和頻率響應。

零至中頻應用

操作

1527型敏感軸垂直于包裝的底部，正加速度由推動包裝底部的正力產生。地震中心位于穿過雙感測元件的中心線上，并且位于它們之間的中間。

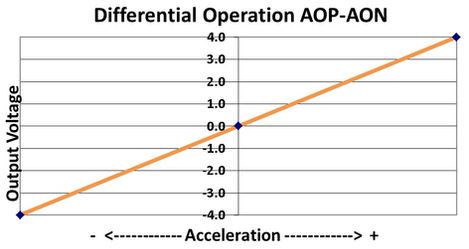

1527型產生+/-4伏差分輸出電壓，其值隨加速度變化，如圖1所示。地震中心位于穿過它們中間的雙感測元件的中心線上。由于圍繞該點旋轉而產生的任何誤差都會被內部電子器件有效地抵消。

需要兩個參考電壓，+5.0和+2.5伏（標稱）；比例因子是相對于GND的+5.0伏參考電壓的比率，并且在零加速度下的兩個輸出標稱低于+2.5伏輸入80 mV。

性能-所有版本

除非另有規定，否則VDD=VR=5.0 VDC，TC=25°C，差分輸出，J引線封裝

比例=測量值；FS=滿量程=絕對輸出=4000 mV

注意：大于所列應力可能會對設備造成不可逆性損壞。這些只是最大應力等級。不意味著在這些條件下或高于這些條件時設備的功能操作。

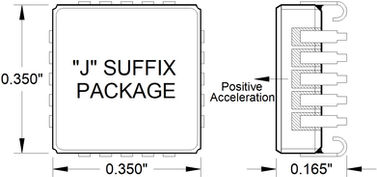

封裝尺寸
