產品介紹

SDI 1525 慣性和工業表面安裝加速度傳感器描述：

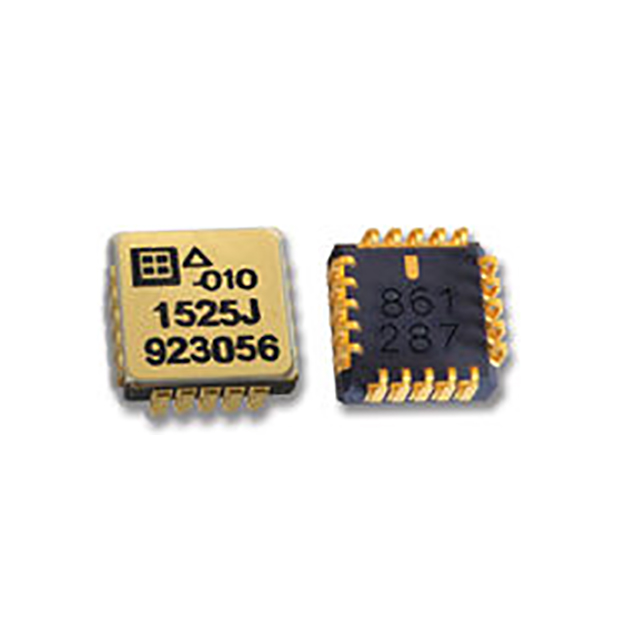

1525型微機電系統直流表面安裝慣性加速度計采用了Silicon Designs自己的高性能傳感元件，以及±4.0V差分模擬輸出級、內部溫度傳感器和集成傳感放大器，所有這些都位于一個微型、氮阻尼、密封、表面安裝的J-lead LCC-20陶瓷封裝內。1525型的平均偏置重復性規格為5 mg，這意味著它的設計旨在提供-40至+85°C環境下密集慣性應用所需的高水平長期穩定性，例如輕型至中型飛機和直升機的備用系統。1525型還具有低功耗操作、出色的運行中偏置穩定性和零交叉耦合，但對溫度變化和梯度仍然相對不敏感。

每個設備都由SDI單獨測試、編程、校準，并在其頂部和底部表面標記序列號，以便于追溯。每個單元都提供一份校準測試報告（1525-TST），顯示測量的偏置、比例因子、線性度、工作電流和頻率響應。

可用的 G-范圍
± 5 g
± 10 g
± 25 g
± 50 g

運行中偏置穩定性

零交叉耦合設計

5μg的Allan方差

-40至+85°C操作

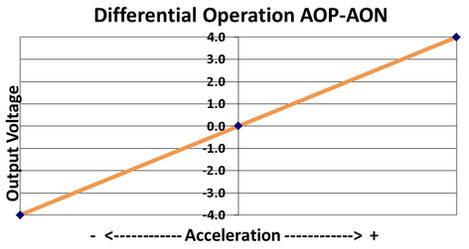

±4V差分輸出

+5 VDC，5 mA電源（典型）

內部溫度傳感器

氮氣阻尼

密封

為可追溯性而序列化

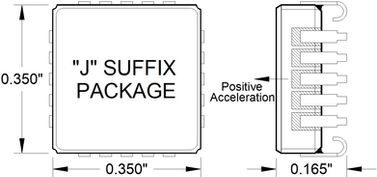

9平方毫米J型引線LCC-20封裝

零至中頻應用

g 量程	靈敏度，微分	頻率響應（典型值，3 dB）	頻率響應（最小值，3 dB）	頻率響應（典型值，5%）	輸出噪聲，差分（RMS，典型值））	最大限度。機械沖擊（0.1 毫秒）
G	毫伏/克	赫茲	赫茲	赫茲	微克/（根赫茲）	g（峰值）
±5	800	0 – 450	0 – 300	0 – 250	10	2000
±10	400	0 – 600	0 - 400	0 – 500	12	2000
±25	160	0 – 900	0 - 600	0 – 650	25	5000
±50	80	0 – 1200	0 – 900	0 – 800	50	5000
